考虑接触几何的三球销式等速万向节多维动力学特性研究

doi:10.19562/j.chinasae.qcgc.2025.12.015

摘要/Abstract

摘要：

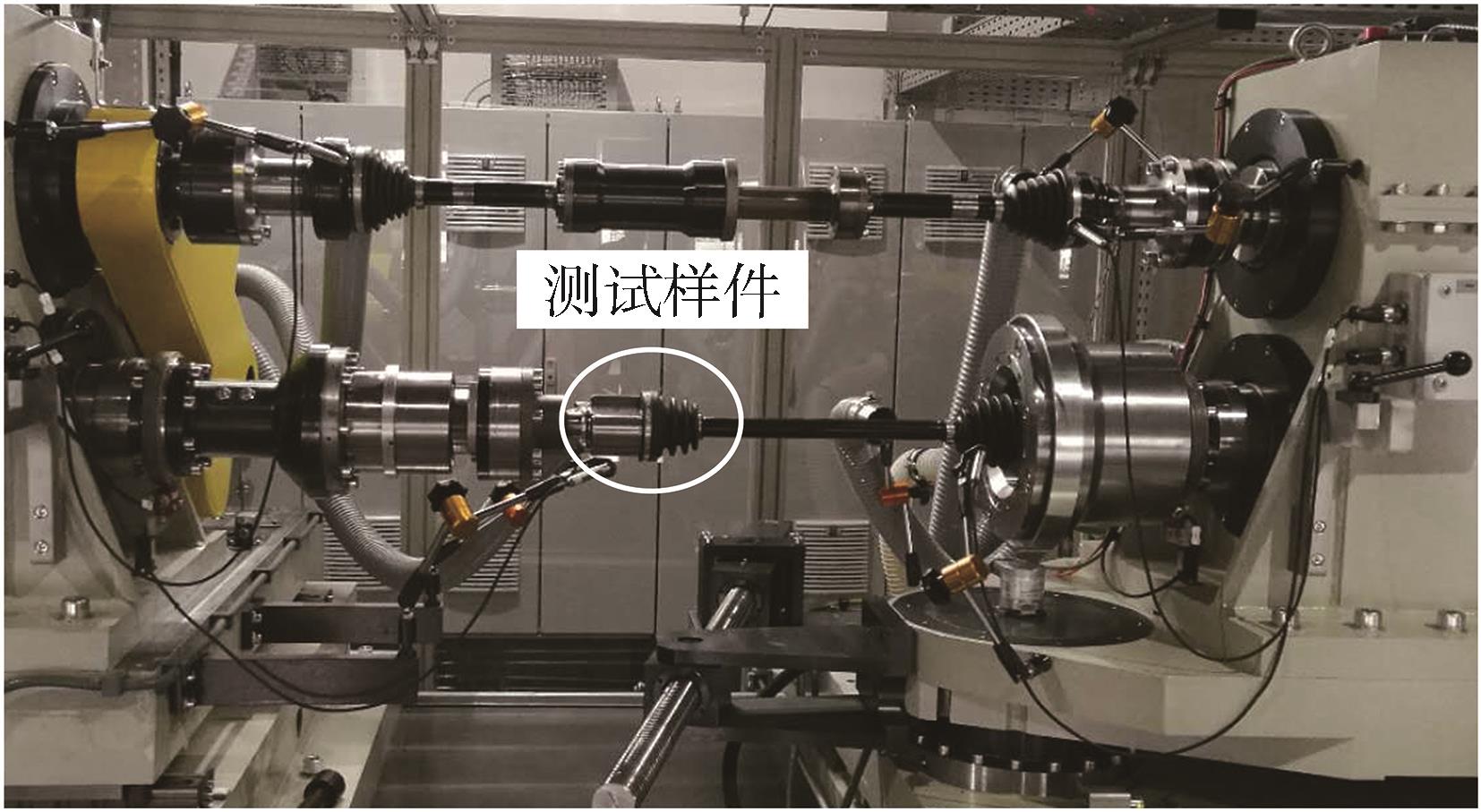

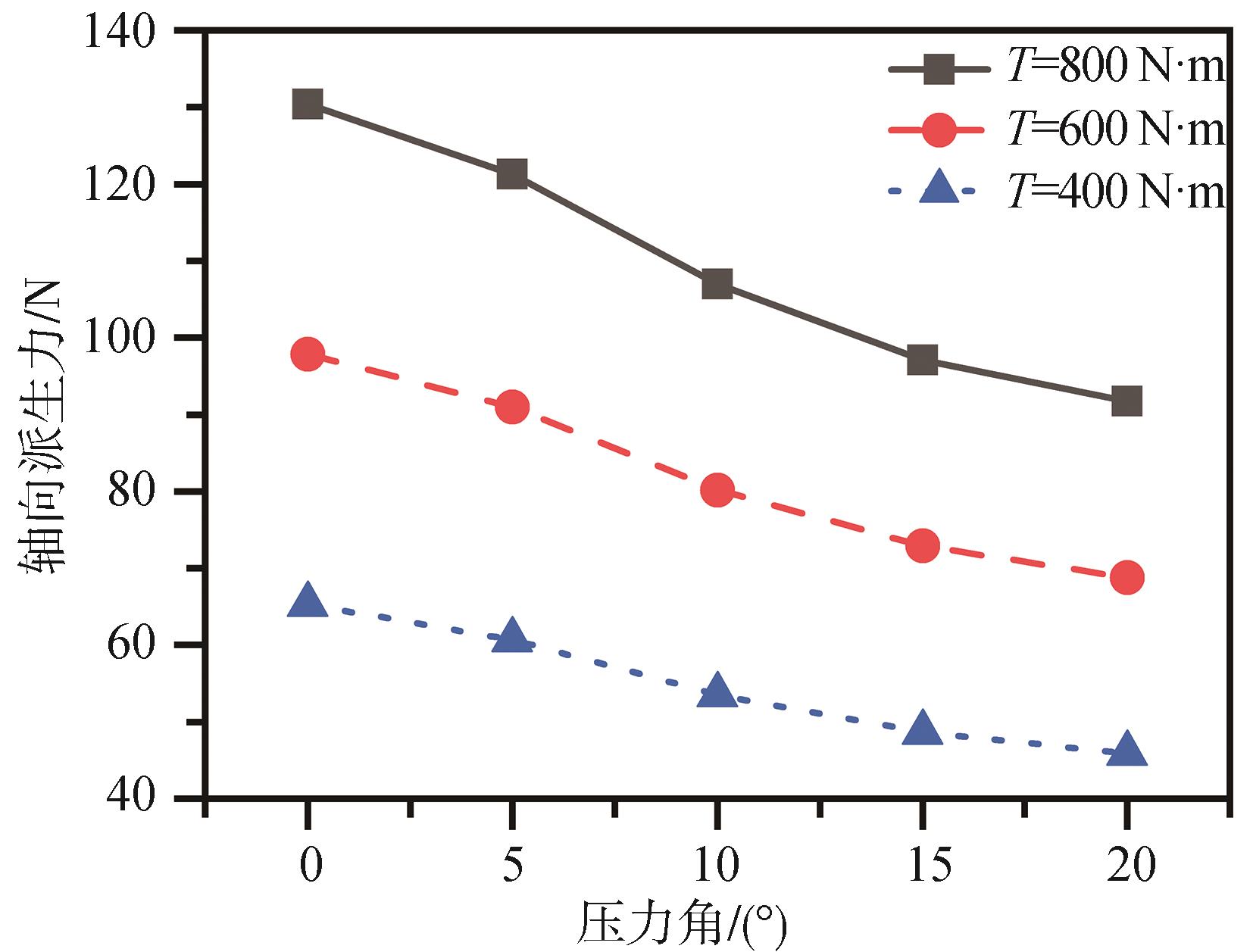

为探究接触对几何形状对三球销式等速万向节多维度动力学特性的影响，本文提出了一种考虑接触几何的动态行为分析方法。首先，基于共轭曲面原理，建立了球环-滚道副的接触几何模型，求解了二者间的约束关系；随后，基于ADAMS软件平台，建立了集成接触几何特性的多体动力学模型，并通过融合接触点自动检测算法与几何投影约束方程，提升了球环-滚道接触点位置的计算精度，以更精确地模拟二者间的接触力学特性。通过台架试验，验证模型的准确性。结果表明，球环与滚道间的接触压力角增至20°时，可在不增加万向节尺寸的前提下，降低约29%的轴向派生力，显著减少对汽车横向振动的激励。本文为解决三球销式等速万向节高NVH性与轻量化之间的矛盾提供了新思路。

关键词: 三球销式等速万向节, 接触几何, 多维度, 多体动力学

Abstract:

In order to investigate the influence of geometries of contact pairs on the multi-dimensional dynamic characteristics of tripod joints， in this paper a dynamic performance analysis method considering contact geometry is proposed. Firstly， based on the principles of conjugate surface， the contact geometry model of a roller-track pair is established， and the constraint relationship between them is solved. Subsequently， a multi-body dynamics model integrating contact geometry characteristics is developed using ADAMS software. And by combining the automatic contact point detection algorithm with geometric projection constraint equations， the computational accuracy of the positions of contact points between rollers and tracks is improved， enabling more precise simulation of their contact mechanics properties. The accuracy of the model is validated through bench tests. The results show that when the contact pressure angle between rollers and tracks increases to 20°， the generated axial force can be reduced by approximately 29% without increasing the joint size， significantly mitigating the excitation of vehicle lateral vibration. This study provides a new approach to resolving the conflict between high NVH performance and lightweight design in tripod constant velocity joints.

Key words: tripod joint, contact geometry, multi dimension, multi-body dynamics

邱胤原,林国靖,查云飞,吴晓勇,洪亮,曾钦达. 考虑接触几何的三球销式等速万向节多维动力学特性研究[J]. 汽车工程, 2025, 47(12): 2431-2440.

Yinyuan Qiu,Guojing Lin,Yunfei Zha,Xiaoyong Wu,Liang Hong,Qinda Zeng. Research on the Multi-dimensional Dynamic Characteristics of Tripod Joints Considering Contact Geometry[J]. Automotive Engineering, 2025, 47(12): 2431-2440.

图/表 26

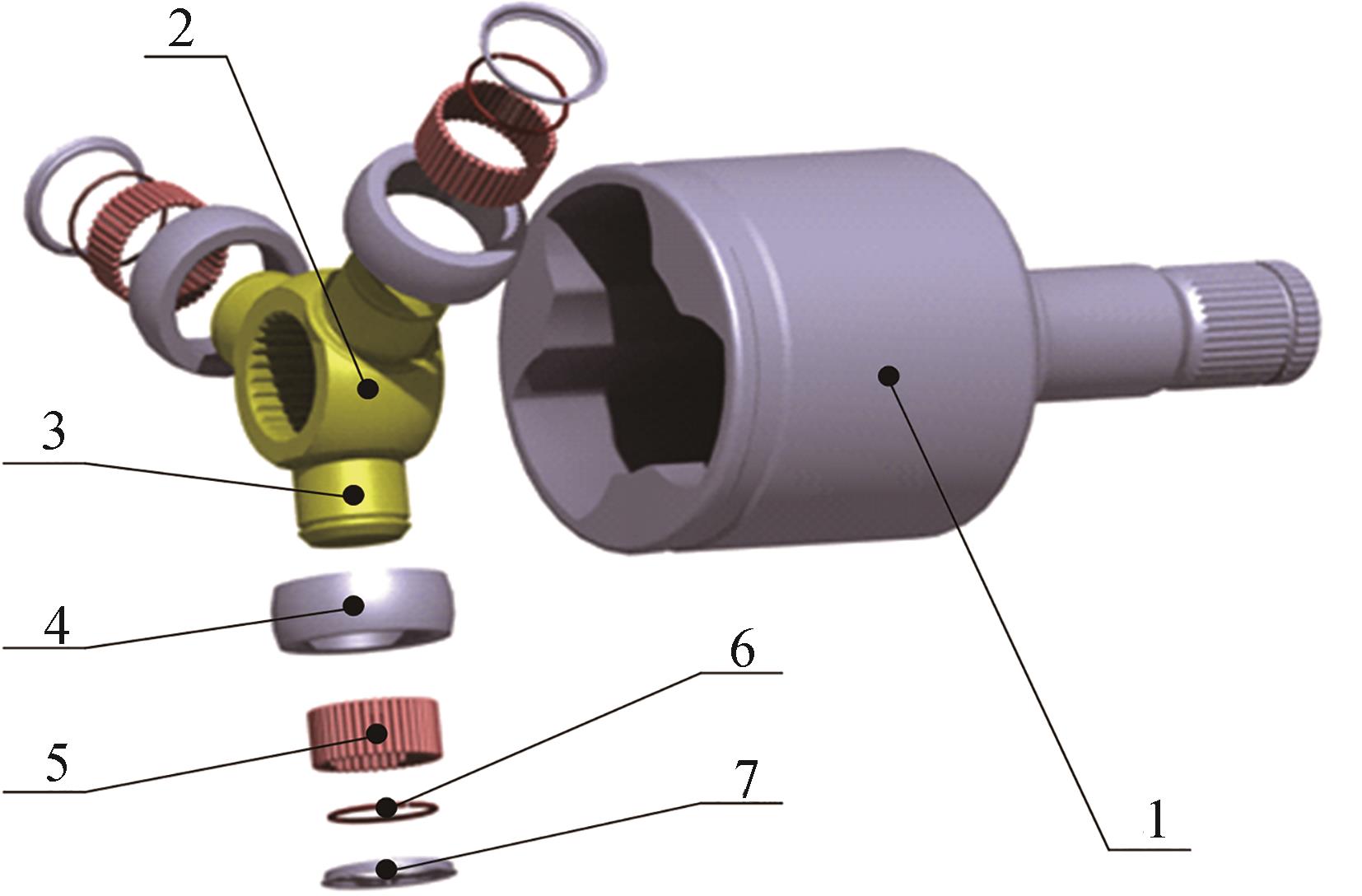

图1

图2

表1

表2

图3

表3

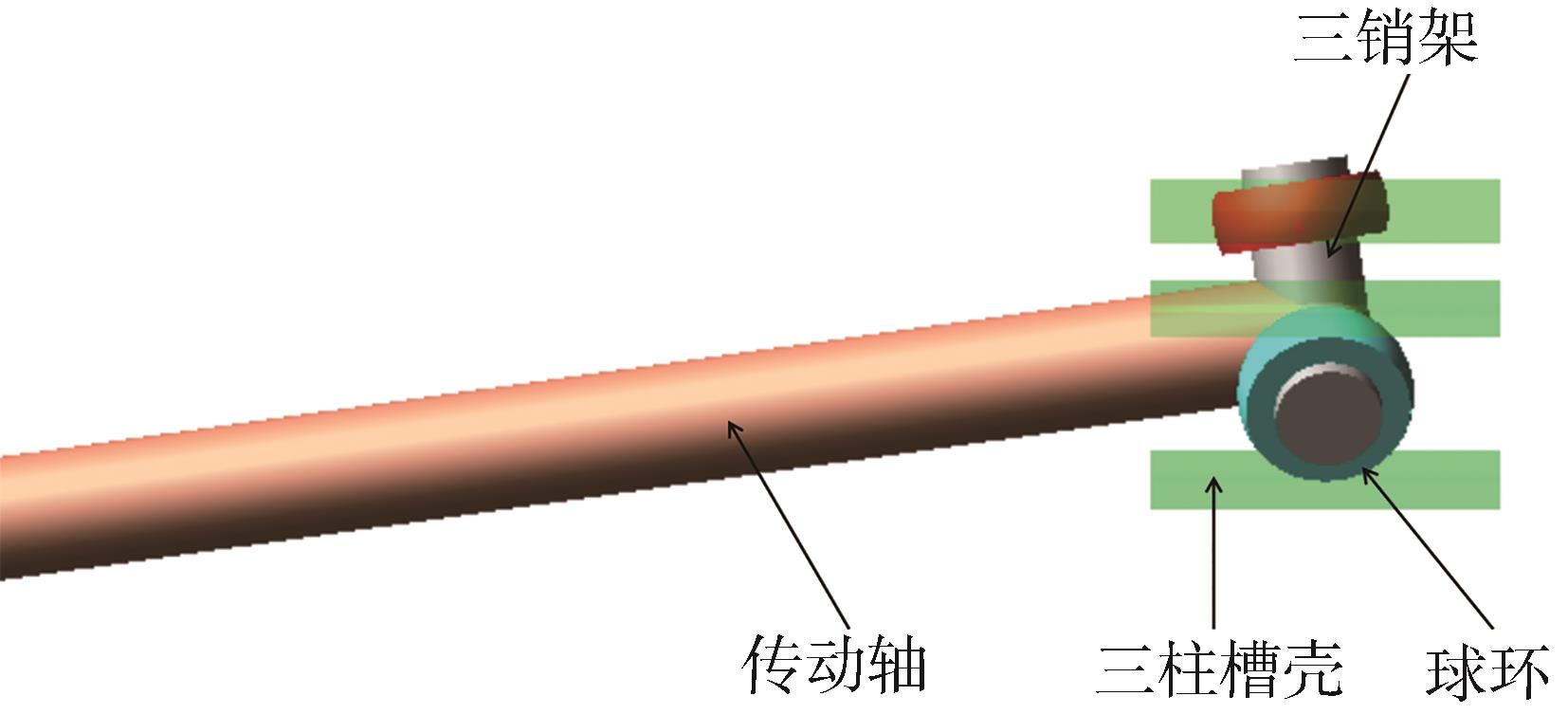

图4

图5

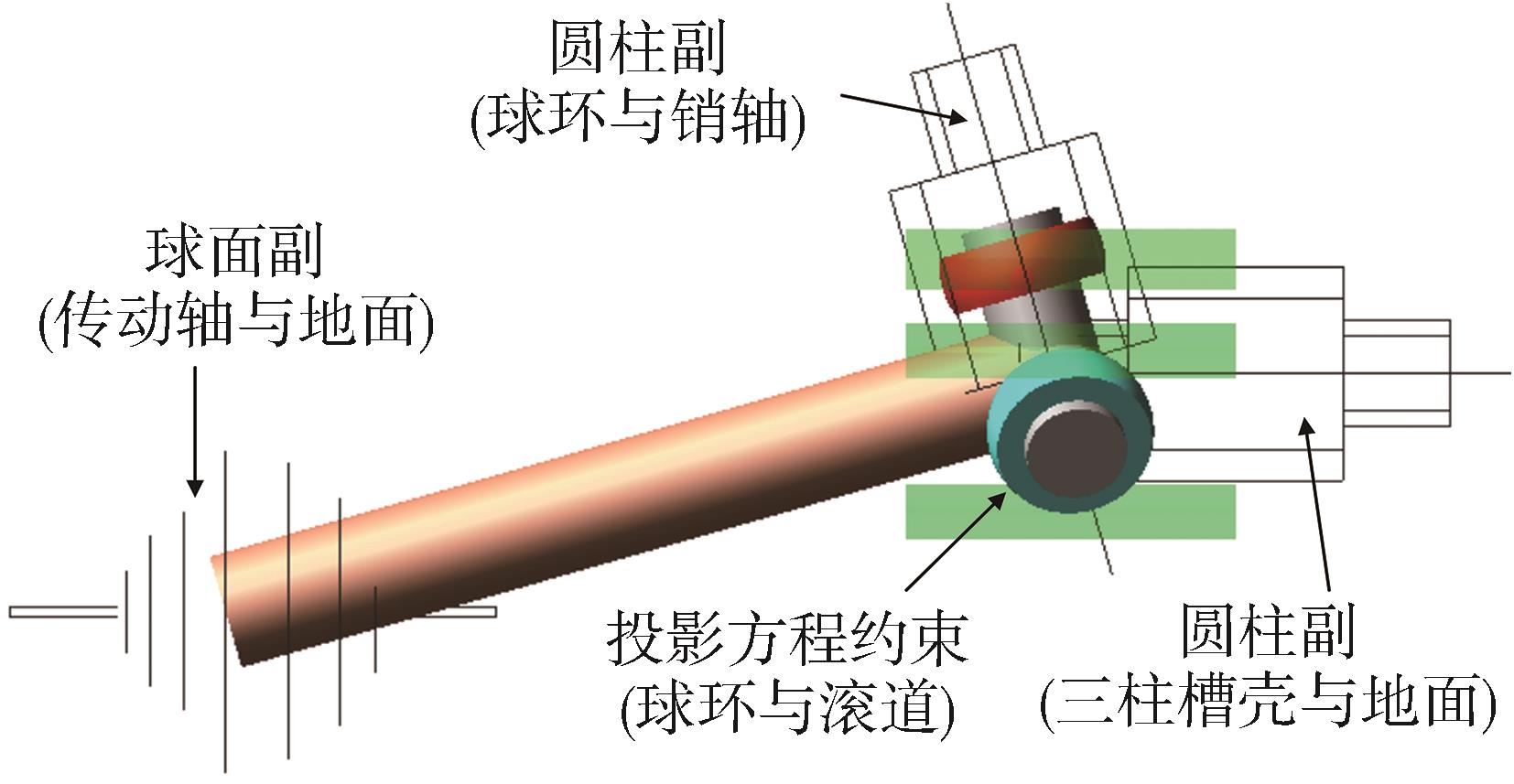

图6

表4

表5

图7

图8

表6

表7

表8

图9

图10

表9

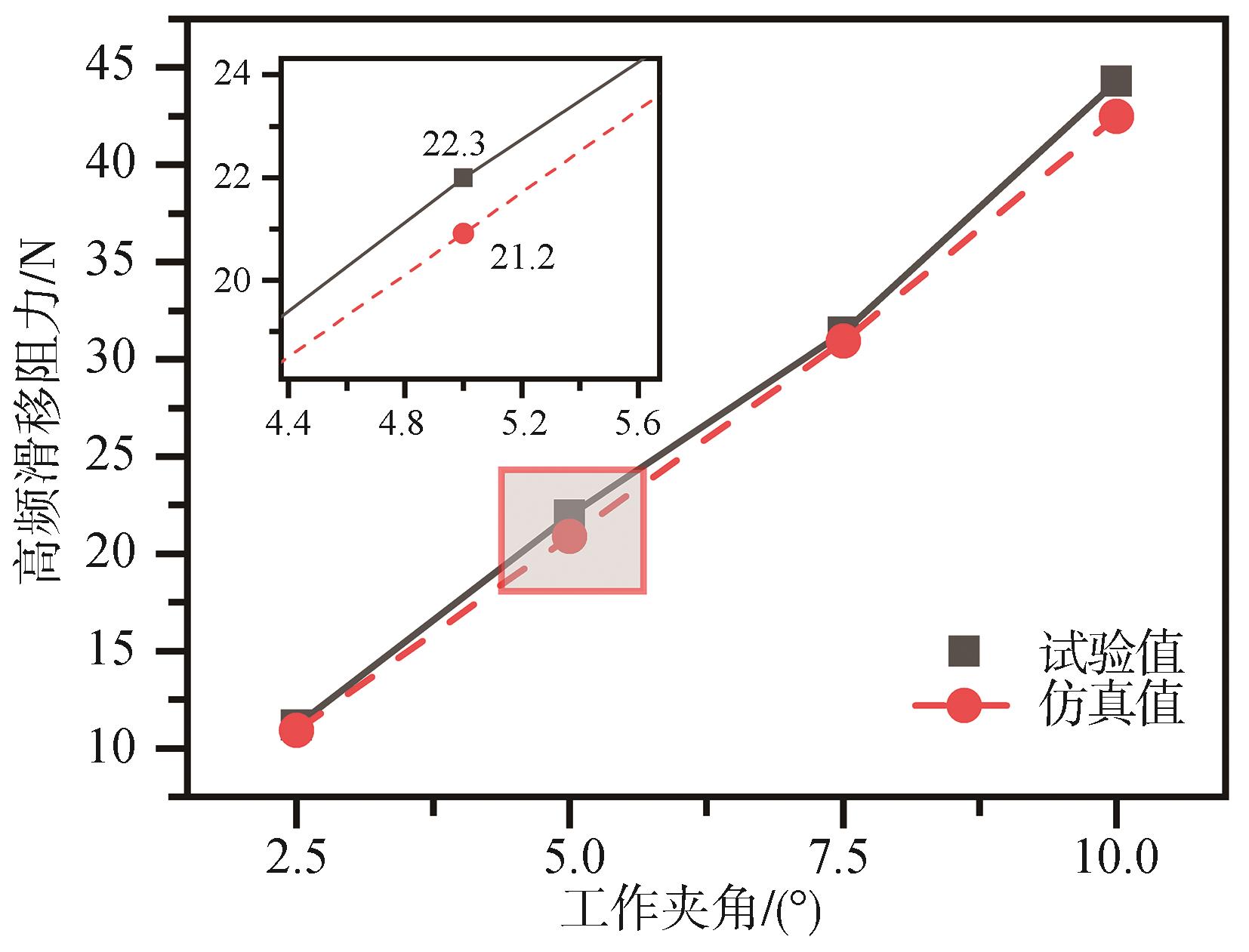

图11

表10

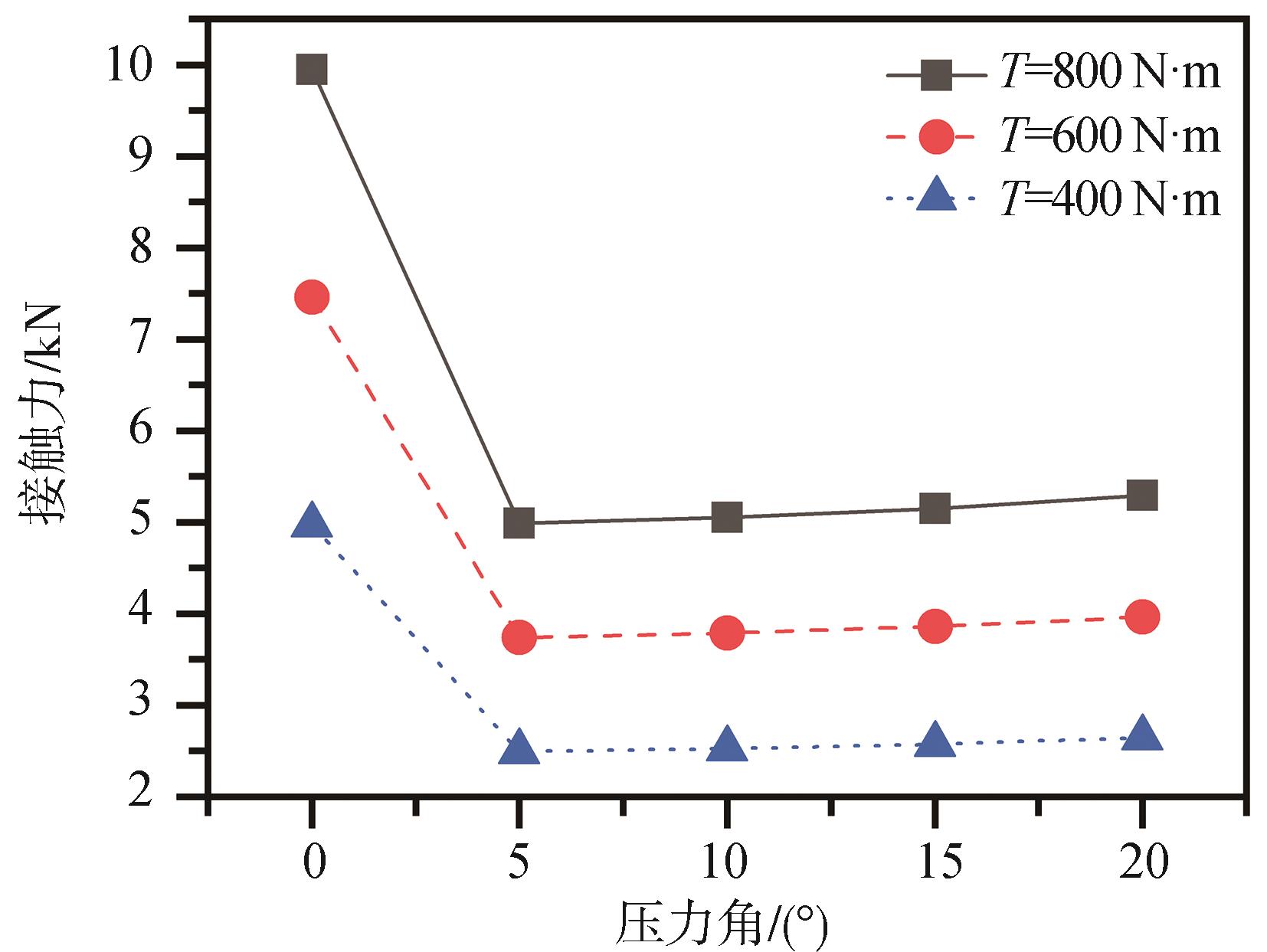

图12

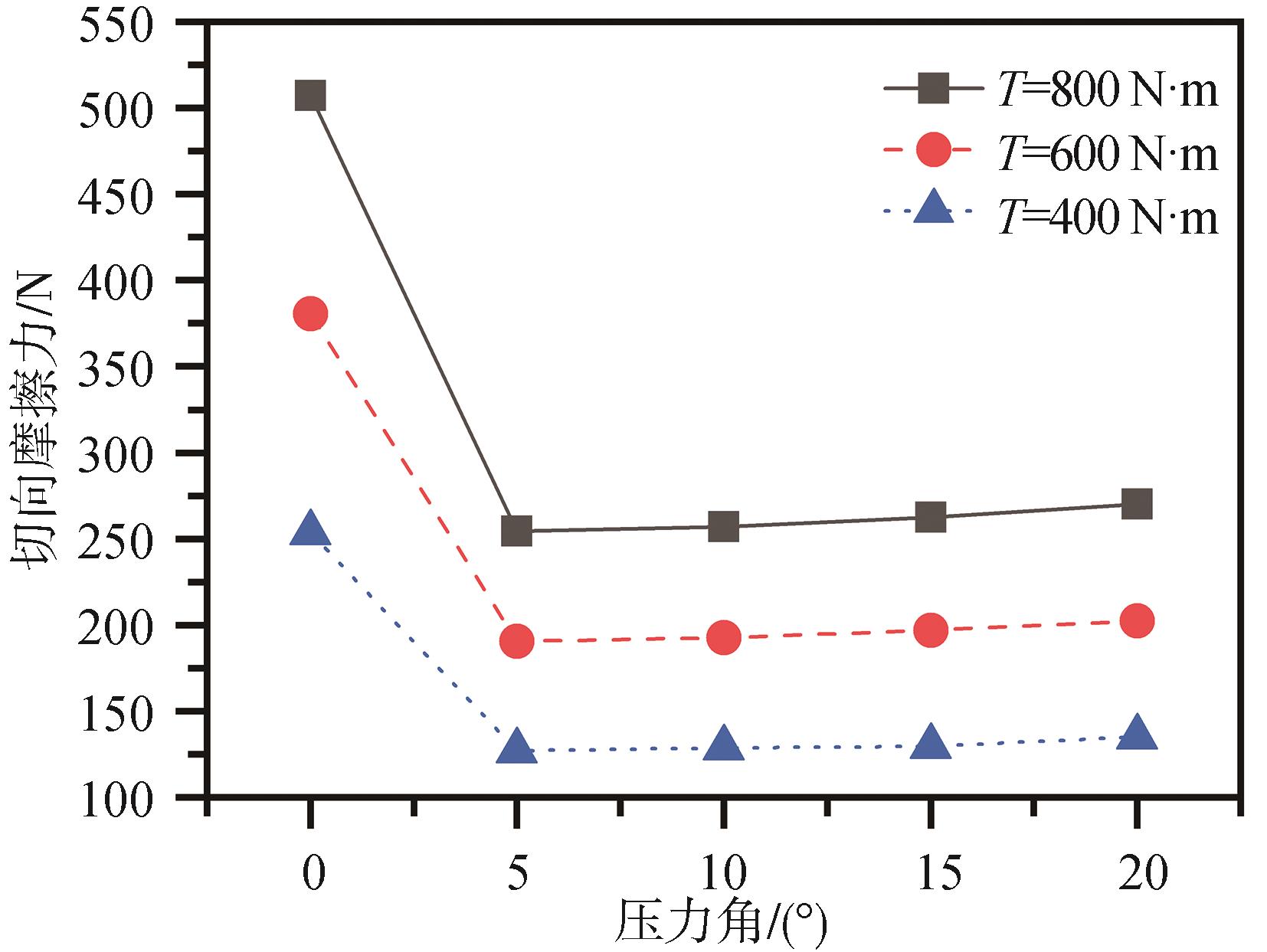

图13

图14

表11

图15

参考文献 27

[1]	URBINATI F， PENNESTRÌ E. Kinematic and dynamic analyses of the tripode joint ［J］. Multibody System Dynamics， 1998， 2（4）： 355-367.
[2]	陈静，史文库. 三枢轴式等速万向节接触应力的有限元分析［J］. 汽车工程， 2008， 30（1）： 66-68.
	CHEN J， SHI W K. A FE analysis on contact stresses in tripot universal joint ［J］. Automotive Engineering， 2008， 30（1）： 66-68.
[3]	周宗琳，田子龙，任超. 驱动轴夹角与整车横摆试验研究［J］. 噪声与振动控制， 2019， 39（6）： 102-105.
	ZHOU Z L， TIAN Z L， REN C. Study on the drive shaft angle and vehicle yaw test［J］. Journal of Noise and Vibration Control， 2019， 39（6）： 102-105.
[4]	石宇鹏，张全逾，阳郴郴. 关于驱动轴引起的汽车横向振动探析［J］. 汽车零部件， 2020（9）： 35-39.
	SHI Y P， ZHANG Q Y， YANG C C. Analysis of lateral vibration of automobiles caused by drive shaft ［J］. Automotive Components， 2020 （9）： 35-39.
[5]	FUNAHASHI M， FUJIO T， SAKIHARA R. Evolution of fixed constant velocity joint that contributes to environ-mental protection ［J］. NTN Technical Review， 2023， 89： 73-78.
[6]	查云飞，郑利渊，邱胤原，等. 基于NSGA-Ⅱ的纯电动汽车悬置系统隔振率优化［J］. 汽车工程， 2024， 46（11）： 2091-2099.
	ZHA Y F， ZHENG L Y， QIU Y Y， et al. Optimization of vibration isolation rate of pure electric vehicle mounting system based on NSGA-II ［J］. Automotive Engineering， 2024， 46（11）： 2091-2099.
[7]	SERVETO S， MARIOT J P， DIABY M. Modelling and measuring the axial force generated by tripod joint of automotive drive-shaft ［J］. Multibody System Dynamics， 2008， 19（3）： 209-226.
[8]	LIM Y H， SONG M E， LEE W H， et al. Multibody dynamics analysis of the driveshaft coupling of the ball and tripod types of constant velocity joints ［J］. Multibody System Dynamics， 2009， 22： 145-162.
[9]	冯华渊，上官文斌， RAKHEJA S，等. 驱动轴系统轴向派生力的测试与计算分析方法［J］. 振动工程学报， 2021， 34（2）： 253-261.
	FENG H Y， SHANGGUAN W B， RAKHEJA S， et al. Testing and calculation analysis methods for axial derived forces of the drive shaft system ［J］. Journal of Vibration Engineering， 2021， 34（2）： 253-261.
[10]	LEE C H， POLYCARPOU A A. A phenomenological friction model of tripod constant velocity （CV） joints ［J］. Tribology International， 2010， 43（4）：844-858.
[11]	LEE K H， LEE D W， CHUNG J H， et al. Design of generated axial force measurement tester for tripod constant velocity joints under shudder condition ［J］. Journal of Mechanical Science and Technology， 2014， 28： 4005-4010.
[12]	JO G， KIM S， DONG W， et al. Estimation of generated axial force considering rolling-sliding friction in tripod type constant velocity joint ［J］. Tribology Transactions， 2018， 61： 888-899．
[13]	SUGIURA H， ANDO Y， KASHIWAGI I， et al. Study on thrust force reduction of tripod constant velocity joint ［J］. Journal of System Design and Dynamics， 2011， 5（8）： 1687-1699.
[14]	FENG H， SHANGGUAN W B， RAKHEJA S. Modeling and analysis of nonlinear axial friction forces of tripod joints considering roughness characteristics of contact pairs ［J］. Journal of Sound and Vibration， 2022， 536： 117148.
[15]	冯华渊，上官文斌，康英姿. 考虑粗糙表面特性的驱动轴系统轴向派生力的区间不确定性优化［J］. 机械工程学报， 2022， 58（1）： 221-230.
	FENG H Y， SHANGGUAN W B， KANG Y Z. Interval uncertainty optimization of axial derived forces in the drive shaft system considering the characteristics of rough surfaces ［J］. Journal of Mechanical Engineering， 2022， 58（1）： 221-230.
[16]	FENG H， SHANGGUAN W B， QIN W. Research on plunging resistant force of drive-shaft systems based on fractal methods ［J］. Tribology Transactions， 2024， 67（4）： 817-830.
[17]	SIMPSON M， DOLATABADI N， MORRIS N， et al. Analysis of a cross groove constant velocity joint mechanism designed for high performance racing conditions ［J］. Proceedings of the Institution of Mechanical Engineers， Part K： Journal of Multi-body Dynamics， 2023， 237（1）： 16-33.
[18]	SIMPSON M， DOLATABADI N， MORRIS R， et al. Multibody dynamics of cross groove constant velocity ball joints for high performance racing applications ［J］. Mechanism and Machine Theory， 2023， 188： 105407.
[19]	INNOCENTI C. The instantaneous transmission ratio of a driveshaft composed of a tripod joint and a fixed constant velocity joint ［J］. Mechanism and Machine Theory， 2023， 189： 105430.
[20]	张海，冉祥瑞，蔡家祺，等. 轮轨接触几何非线性对车辆动力学性能的影响［J］. 铁道科学与工程学报， 2022， 19（6）： 1743-1752.
	ZHANG H， RAN X R， CAI J Q， et al. Influence of nonlinear geometry parameters of wheel-rail contact on dynamic vehicle performance ［J］. Journal of Railway Science and Engineering， 2022， 19（6）： 1743-1752.
[21]	覃刚，张云清，吴昌林. 球笼式等速万向节动力学仿真分析系统的开发［J］. 轴承， 2003（7）： 4-7.
	QIN G， ZHANG Y Q， WU C L. Dynamics simulation analysis system for ball basket constant velocity universal joint ［J］. Bearing， 2003（7）： 4-7.
[22]	HAMROCK B， BREWE D. Simplified solution for stresses and deformation ［J］. ASME Journal of Lubrication Technology， 1983， 105： 171-177．
[23]	PENNESTRÌ E， ROSSI V， SALVINI P， et al. Review and comparison of dry friction force models［J］. Nonlinear Dynamics， 2016， 83： 1785-1801.
[24]	高一佳. ADAMS中的接触与接触摩擦作用机制实例详解［J］. 汽车实用技术， 2017（6）： 64-66.
	GAO Y J. Detailed explanation of contact and contact friction mechanism in ADAMS ［J］. Automotive Practical Technology， 2017（6）： 64-66.
[25]	汽车驱动轴总成：QC/T 1020—2023 ［S］. 2023.
	Automotive drive shaft assembly： QC/T 1020—2023 ［S］. 2023.
[26]	JOHNSON K L. Contact mechanics ［M］. Cambridge University Press， 1987.
[27]	于沅鑫，薛平，沙潇，等. 基于Opti-Struct的电机控制器NVH分析与设计优化［J］. 上海汽车， 2025 （2）： 30-35.
	YU Y X， XUE P， SHA X， et al. NVH analysis and design optimization of motor controller based on opti-struct ［J］. Shanghai Automobile， 2025 （2）： 30-35.

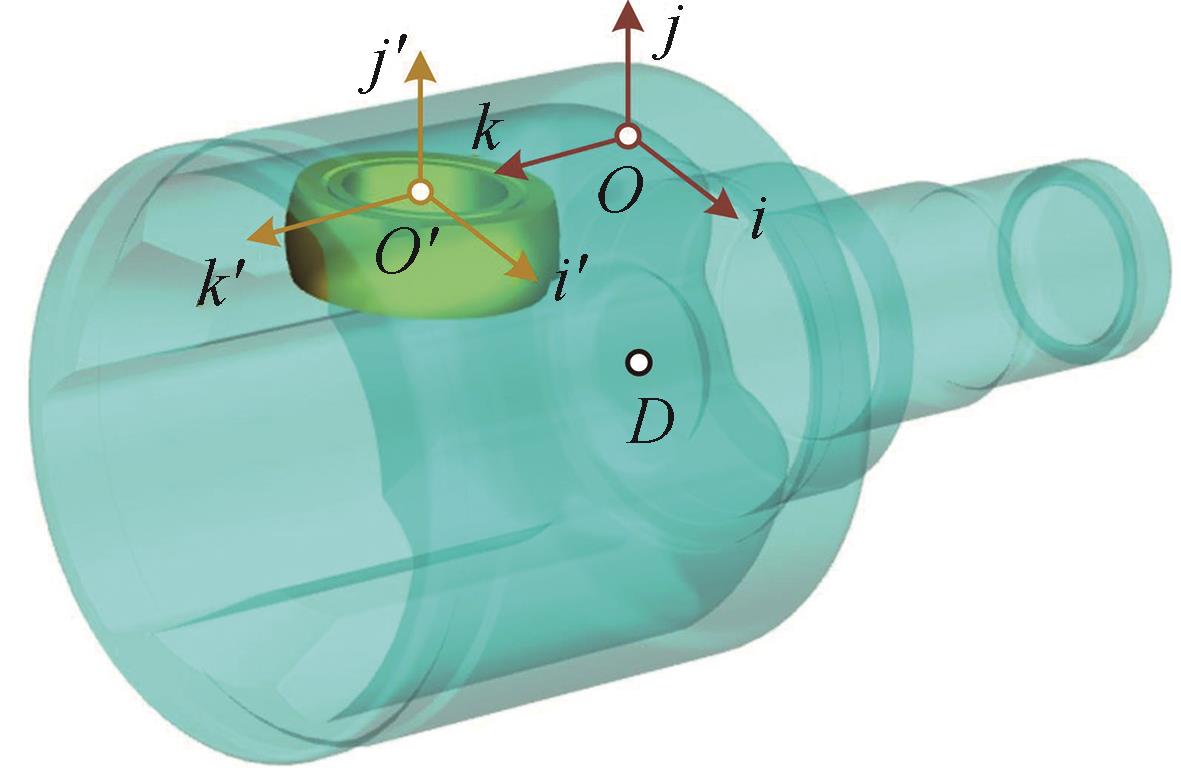

符号	定义
D	三柱槽壳内腔底面中心
O	滚道轴线与三柱槽壳内腔底面的交点
O′	球环中心

坐标系	原点	j轴	k轴
O-ijk	O	平行于DO	滚道轴线
O′-i′j′k′	O′	球环轴线	任意垂直于球环轴线的向量

符号	单位	定义
r_is	mm	滚道圆柱面半径
r_os	mm	球环外球面半径

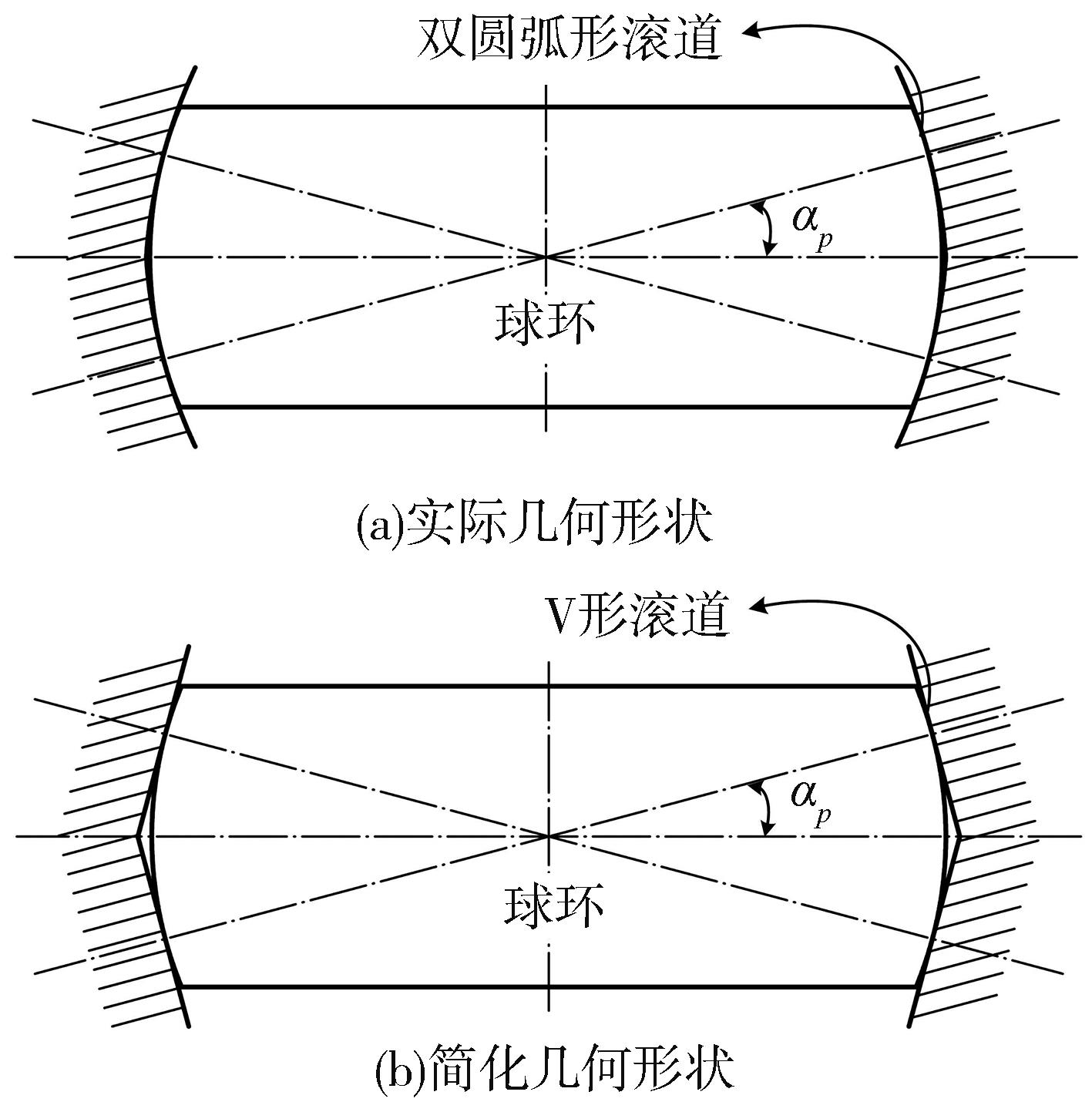

α_p	（°）	接触压力角
x， y， z	mm	坐标系O-ijk下球环中心的i、j、k坐标值

参数	数值
万向节传动轴总成中心距/mm	446.7
滚道节圆半径/mm	26.8
球环外表面半径/mm	19.39
滚道表面的半径/mm	19.42
接触压力角/（°）	10

参数	数值
参数	55#	GCr15
弹性模量/Pa	2.01×10¹¹	2.06×10¹¹
泊松比	0.30	0.29
