紧凑型氢引射器设计及其对车用燃料电池性能影响研究

doi:10.19562/j.chinasae.qcgc.2025.07.004

摘要/Abstract

摘要：

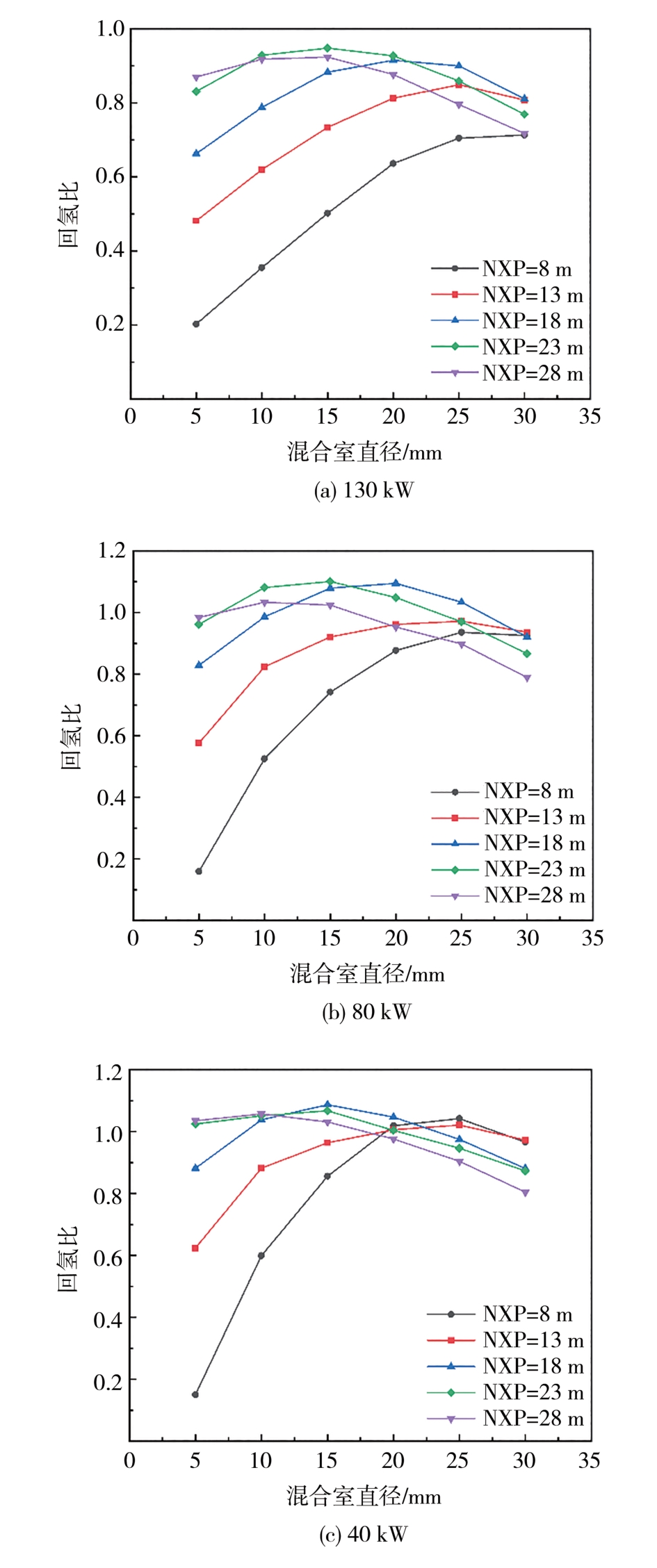

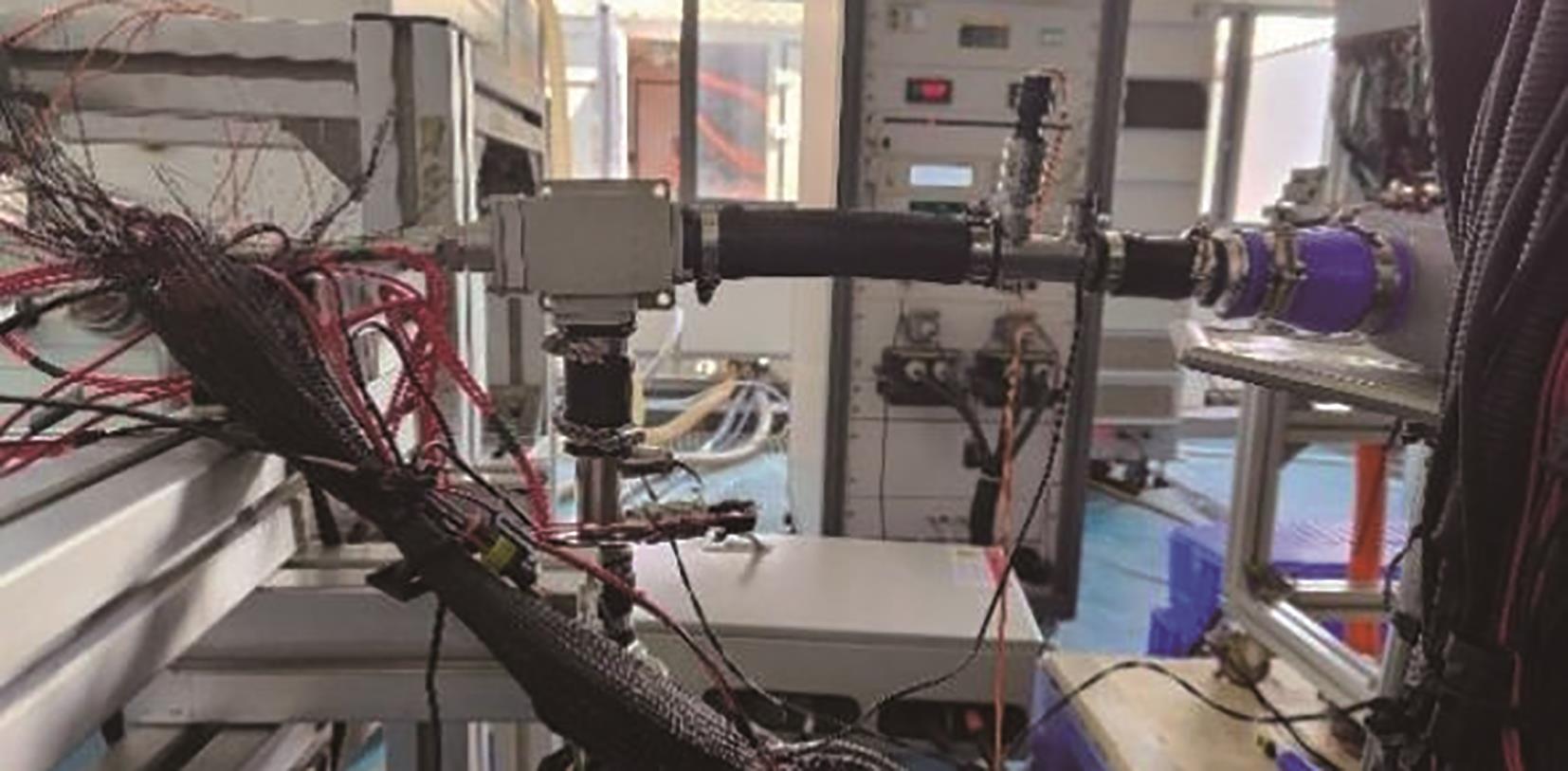

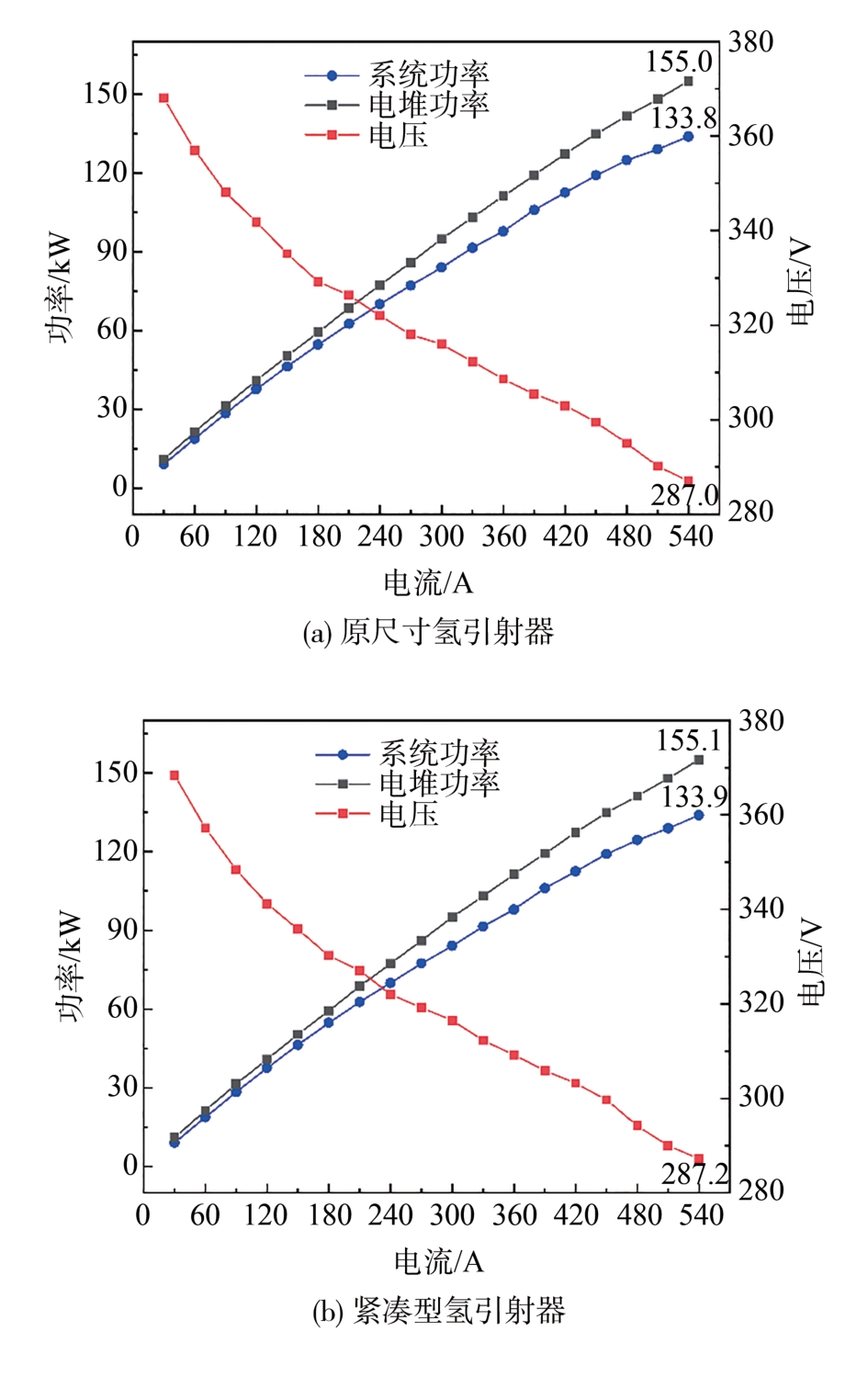

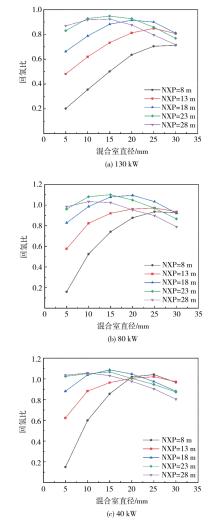

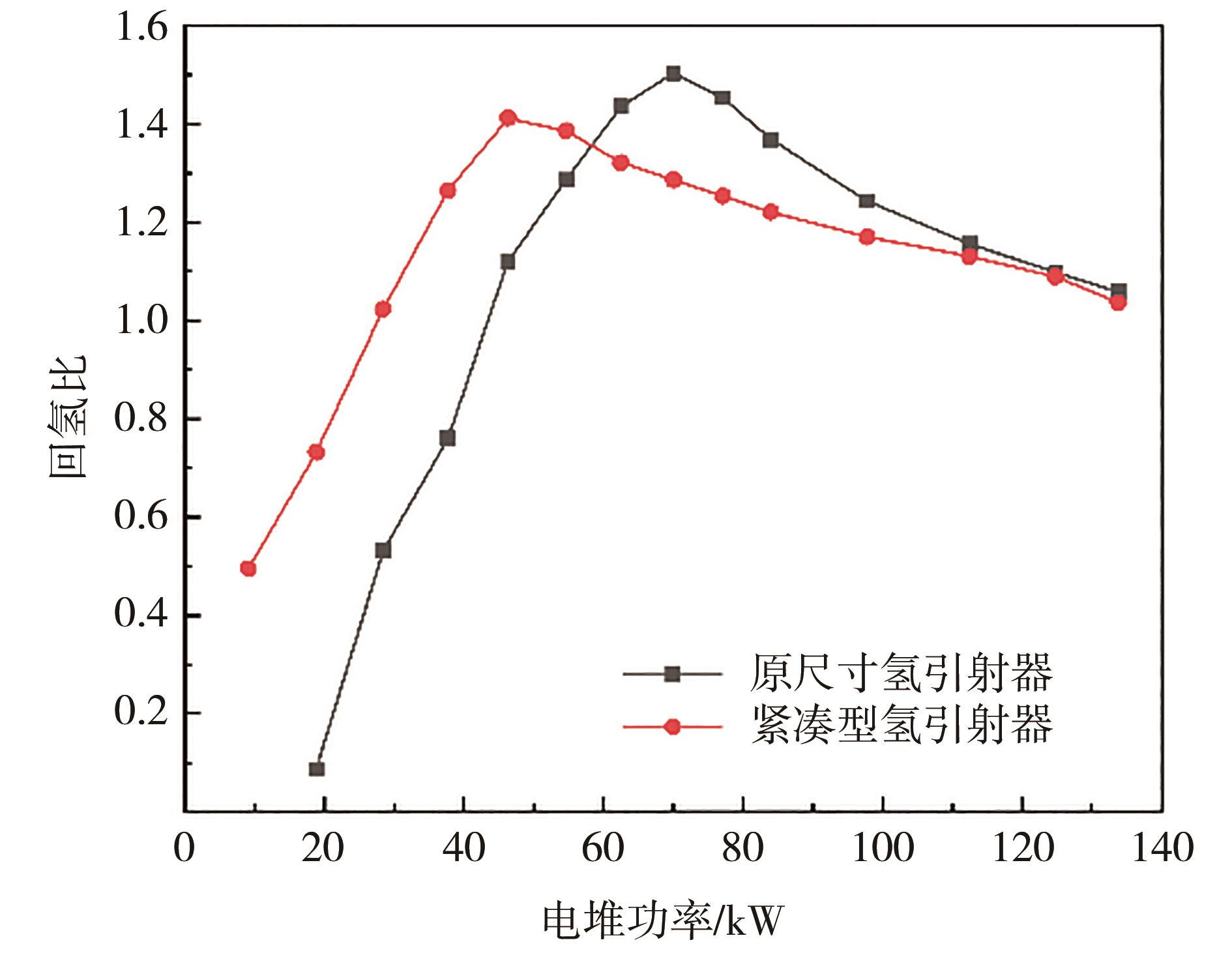

本文针对130 kW车用燃料电池系统的高集成化、轻量化需求，设计了一款紧凑型氢引射器。采用计算流体力学方法研究了关键结构参数（混合室长度、扩散室长度、喷嘴出口位置、混合室直径以及扩散室角度）对紧凑型引射器性能的影响，最终优化后的紧凑型氢引射器的全长仅为原尺寸氢引射器的53.8%。稳态特性测试结果表明，搭载紧凑型氢引射器的130 kW燃料电池系统性能达到设计要求，电堆效率和系统效率分别为51.3%和44.3%。在电堆功率小于60 kW的工况下，紧凑型氢引射器的回氢性能优于原尺寸氢引射器，且全工况下均可满足回氢比大于0.5的燃料电池系统需求。

关键词: 燃料电池系统, 氢引射器, 紧凑型, CFD仿真, 回氢比

Abstract:

For the high integration and lightweight requirements of a 130 kW automotive fuel cell system， a compact hydrogen injector is designed. Computational fluid dynamics （CFD） methods are used to examine the effect of the key structural parameters （mixing chamber length， diffuser length， nozzle exit position， mixing chamber diameter， and diffuser angle） on its performance. The fully optimized compact hydrogen ejector's total length is only 53.8% that of the original size hydrogen ejector. The steady-state characteristic test results show that the 130 kW fuel cell system equipped with the compact hydrogen ejector achieves the design requirements， with a stack efficiency of 51.3% and a system efficiency of 44.3%. The compact hydrogen ejector shows superior hydrogen recirculation performance under conditions when the stack power is less than 60 kW. Moreover， it can meet the requirements of fuel cell systems that demand a recirculation ratio greater than 0.5 under all operating conditions.

Key words: fuel cell systems, hydrogen ejectors, compact design, CFD simulation, hydrogen recirculation ratio

李子毅,罗马吉,黄易元,王陆松. 紧凑型氢引射器设计及其对车用燃料电池性能影响研究[J]. 汽车工程, 2025, 47(7): 1268-1276.

Ziyi Li,Maji Luo,Yiyuan Huang,Lusong Wang. Design of Compact Hydrogen Ejector and Impact on Performance of Vehicular Fuel Cells[J]. Automotive Engineering, 2025, 47(7): 1268-1276.

图/表 18

图1

表1

图2

图3

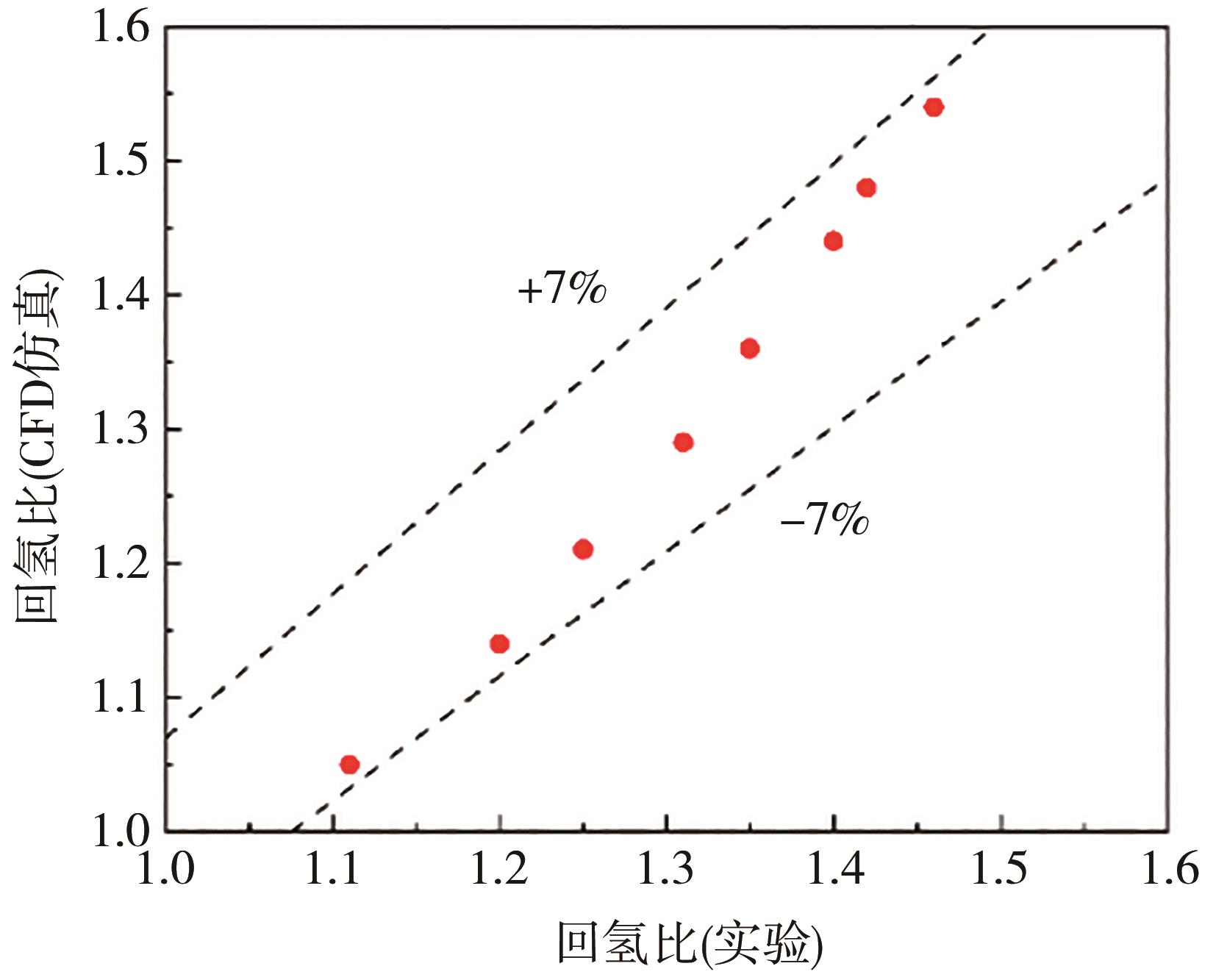

图4

表2

表3

图5

图6

图7

表4

图8

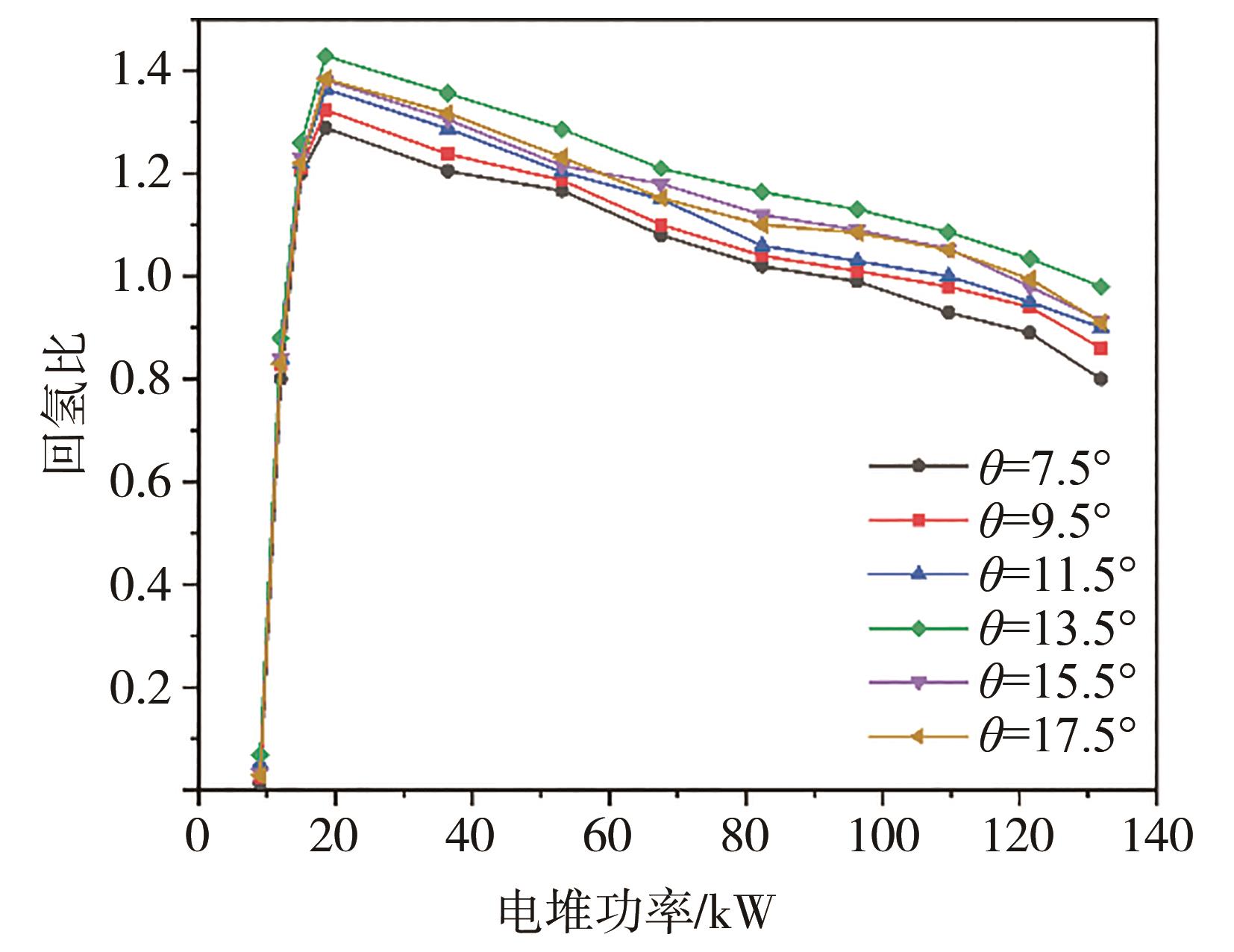

图9

图10

图11

表5

图12

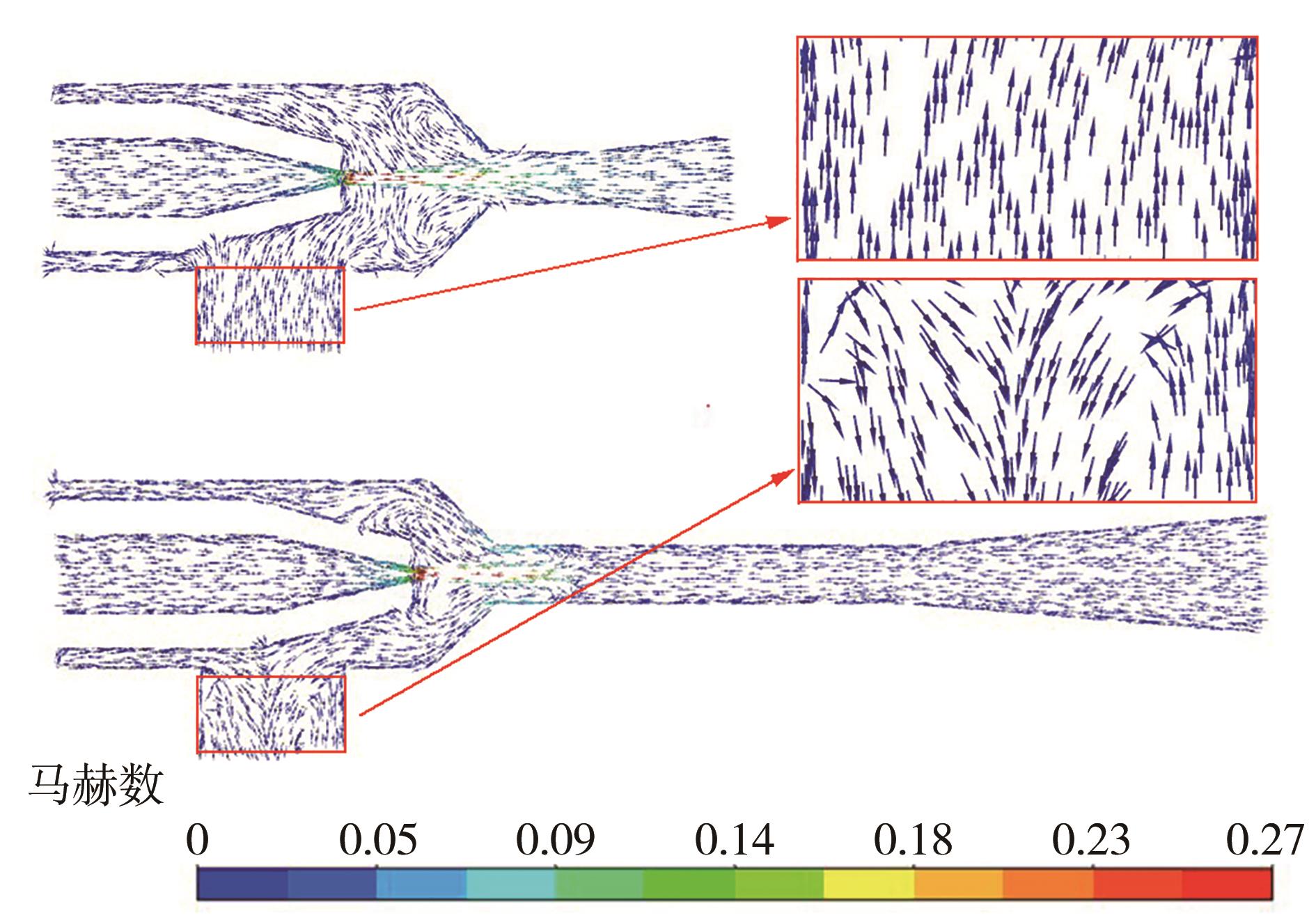

图13

参考文献 18

[1]	BARBIR F. PEM fuel cells：theory and practice［M］. Academic Press，2005：10.
[2]	XU P， XU S C. Three-dimensional modeling of gas purge in a polymer electrolyte membrane fuel cell with co-flow and counter-flow pattern［J］. Fuel Cells，2017，17（6）：794-808.
[3]	马秋玉，王宇鹏，都京，等. 燃料电池发动机氢气循环设计方案综述［J］. 汽车文摘，2019（4）：11-14.
	MA Q Y， WANG Y P， DU J， et al. Research on the hydrogen circulation system of fuel cell［J］. Automotive Digest，2019（4）：11-14.
[4]	范明哲. PEMFC阳极氢气回流装置模拟与优化研究［D］. 天津：天津大学，2016.
	FAN M Z. Numerical and optimization analysis of hydrogen ejector for anode recirculation in PEMFC system［D］. Tianjing：Tianjing University，2016.
[5]	SOKOLOV E. Jet apparatuses［M］. 2nd ed. Moscow：Energy Publishing House，1970.
[6]	MERRITT R D， GORBELL B N. Electrochemical fuel cell system with a regulated vacuum ejector for recirculation of the fluid fuel stream：WO，CA19952206588［P］. 1995.
[7]	ZHU Y H， LI Y Z. New theoretical model for convergent nozzle ejector in the proton exchange membrane fuel cell system［J］. Journal of Power Sources，2009，191（2）：510-519.
[8]	NIKIFOROW K， KOSKI P， KARIMÄKI H， et al. Designing a hydrogen gas ejector for 5 kW stationary PEMFC system：CFD-modeling and experimental validation［J］. Hydrogen Energy，2016，41（33）：14952-14970.
[9]	NIKIFOROW K， KOSKI P， IHONEN J. Discrete ejector control solution design，characterization，and verification in a 5 kW PEMFC system［J］. Hydrogen Energy，2017，42（26）：16760-16772.
[10]	WU Y， ZHAO H， ZHANG C， et al. Optimization analysis of structure parameters of steam ejector based on CFD and orthogonal test［J］. Energy，2018，151：79-93.
[11]	WANG Xuhui， XU Sichuan， XING Chunmei. Numerical and experimental investigation on an ejector designed for an 80 kW polymer electrolyte membrane fuel cell stack［J］. Journal of Power Sources，2019，415：25-32.
[12]	PANG Zihui， HAN Jiquan， CHEN Ping， et al. Research on the influence of key structural parameters of ejectors for a 170 kW fuel cell system ［J］. Automotive Engineering，2022，44（12）：1889-1909.
[13]	CHEN Li， XU Keda， YANG Zuyong， et al. Optimal design and operation of dual-ejector PEMFC hydrogen supply and circulation system［J］. Energies，2022， 15（15）：5427.
[14]	黄家乐. 车用燃料电池引射器设计与供氢系统控制策略研究［D］. 重庆：重庆理工大学，2024.
[15]	HAN Y， WANG X D， GUO L X， et al. A steam ejector refrigeration system powered by engine combustion waste heat：part 2. understanding the nature of the shock wave structure［J］. Applied Sciences-Basel，2019，9（20）：4435.
[16]	WANG X， XU S， XING C. Numerical and experimental investigation on an ejector designed for an 80 kW polymer electrolyte membrane fuel cell stack［J］. Journal of Power Sources，2019，415：25-32.
[17]	DADVAR M， AFSHARI E. Analysis of design parameters in anodic recirculation system based on ejector technology for PEM fuel cells：a new approach in designing［J］. International Journal of Hydrogen Energy，2014，39（23）：12061-12073.
[18]	全国汽车标准化技术委员会. 燃料电池发动机性能试验方法：GB/T 24554—2022 ［S］. 北京：中国标准出版社，2023.
	National Technical Committee of Auto Standardization. Performance test methods for fuel cell engines： GB/T 24554—2022 ［S］. Beijing：China Quality Standards Publishing Media Co.， Ltd.，2023.

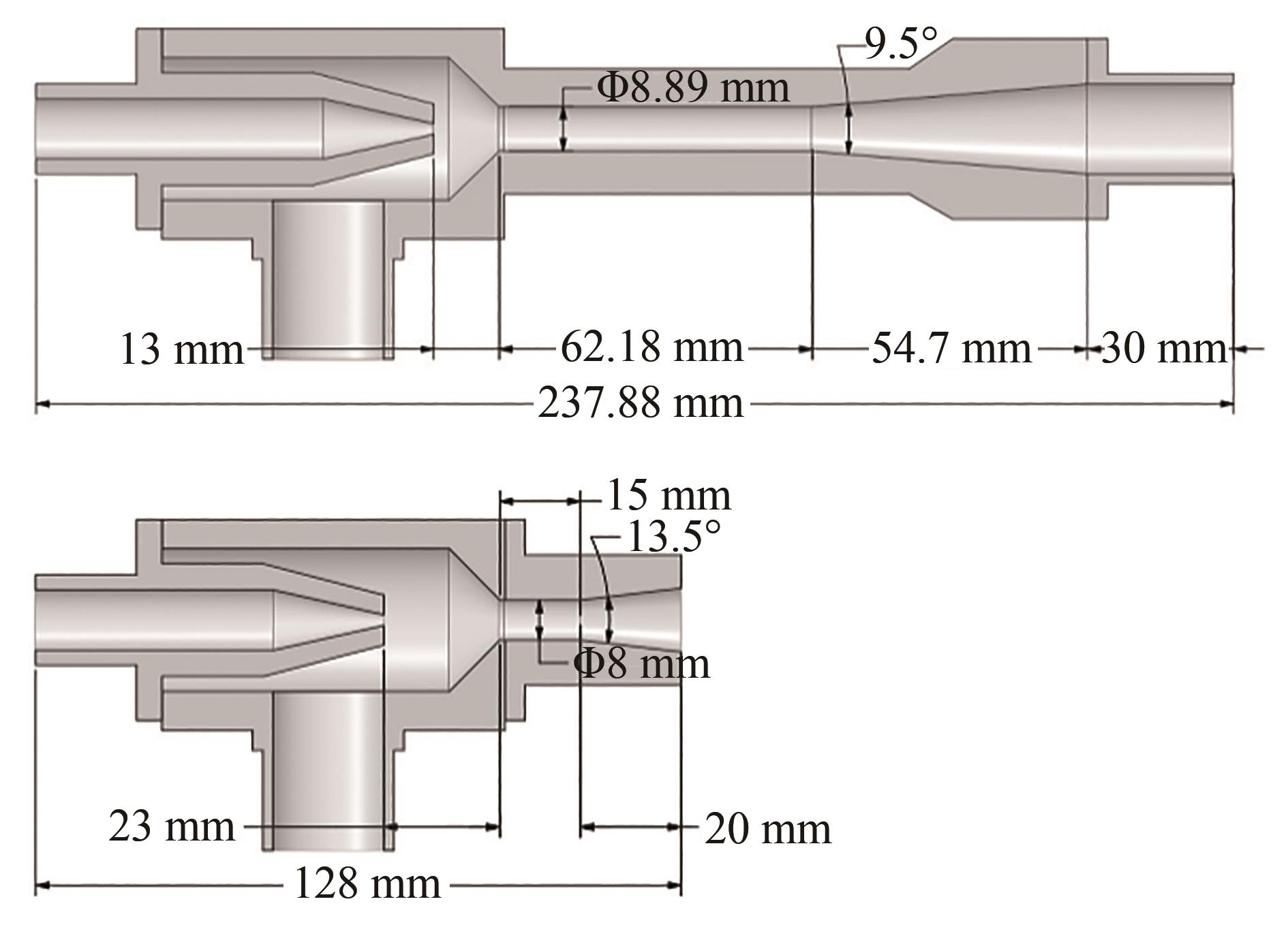

尺寸参数	数值
喷嘴喉部直径D_p	2.18 mm
喷嘴出口位置NXP	13 mm
混合室长度L_s	62.18 mm

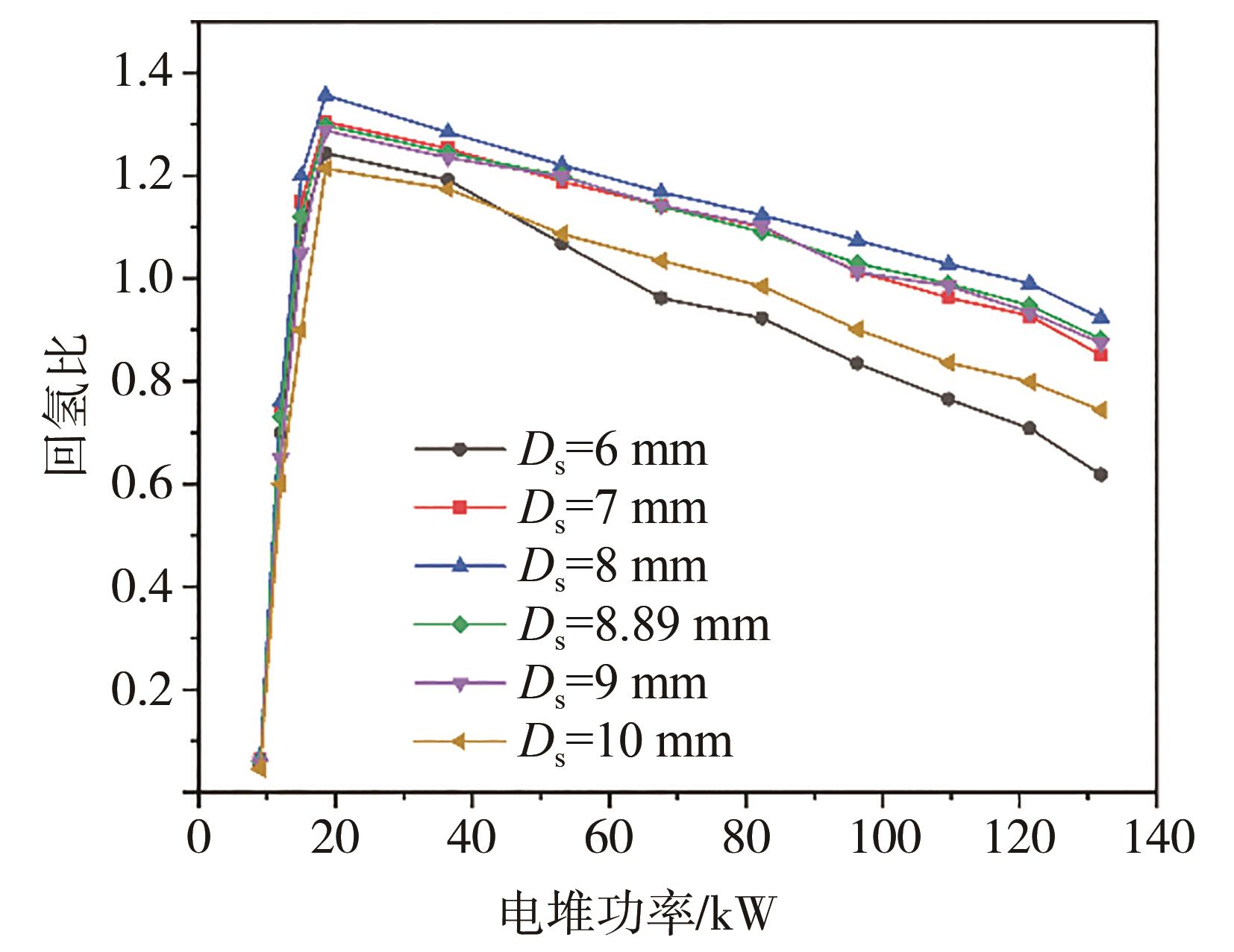

混合室直径D_s	8.89 mm
扩散室长度L_d	54.7 mm
扩散室角度θ	9.5°

尺寸参数	数值
喷嘴喉部直径D_p	2.18 mm
喷嘴出口位置NXP	23 mm
混合室长度L_s	15 mm
混合室直径D_s	8 mm
扩散室长度L_d	20 mm
扩散室角度θ	13.5°
