聚脲涂覆铝制纵梁抗冲击性能的试验与数值分析

doi:10.19562/j.chinasae.qcgc.2025.12.017

摘要/Abstract

摘要：

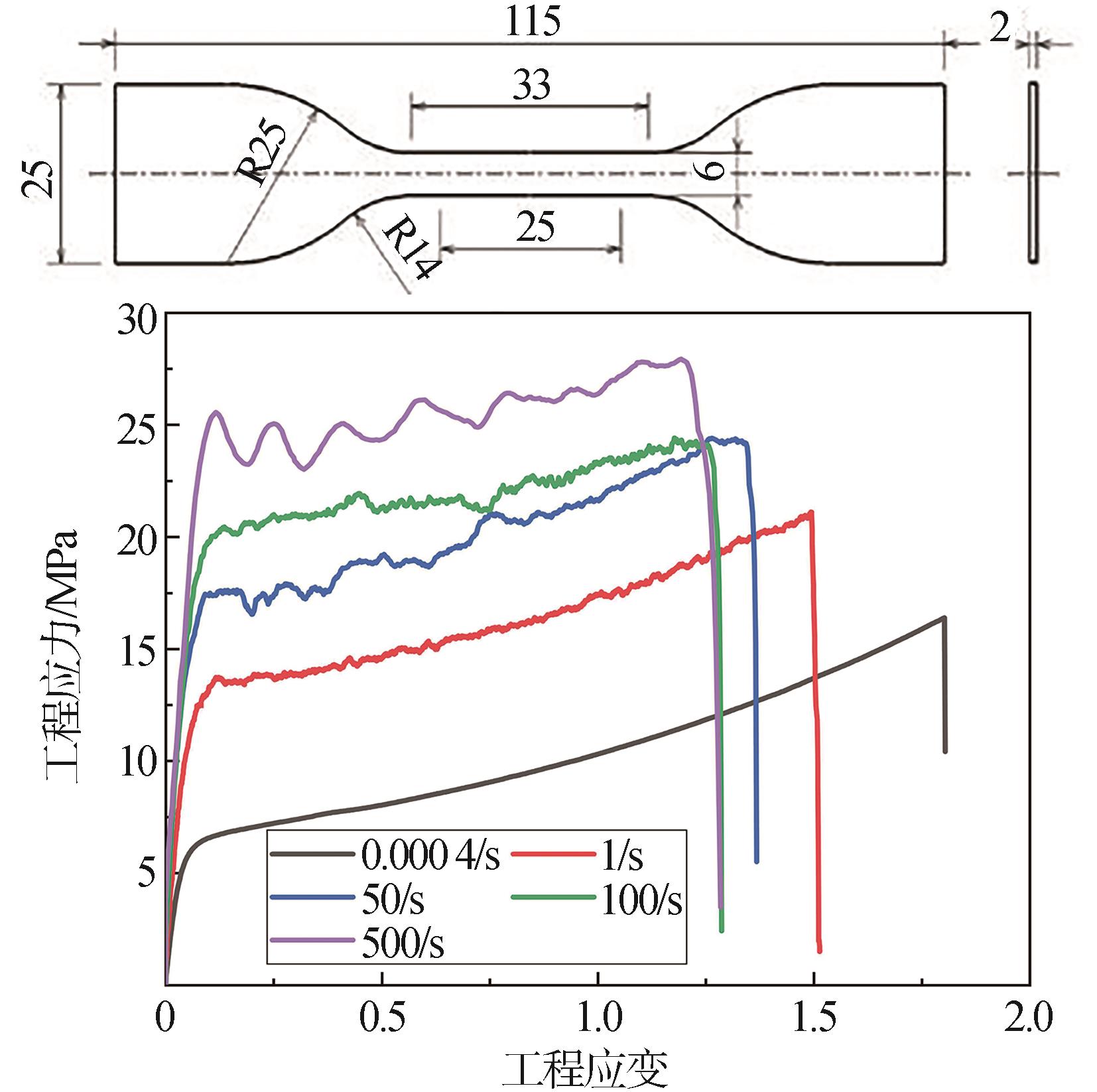

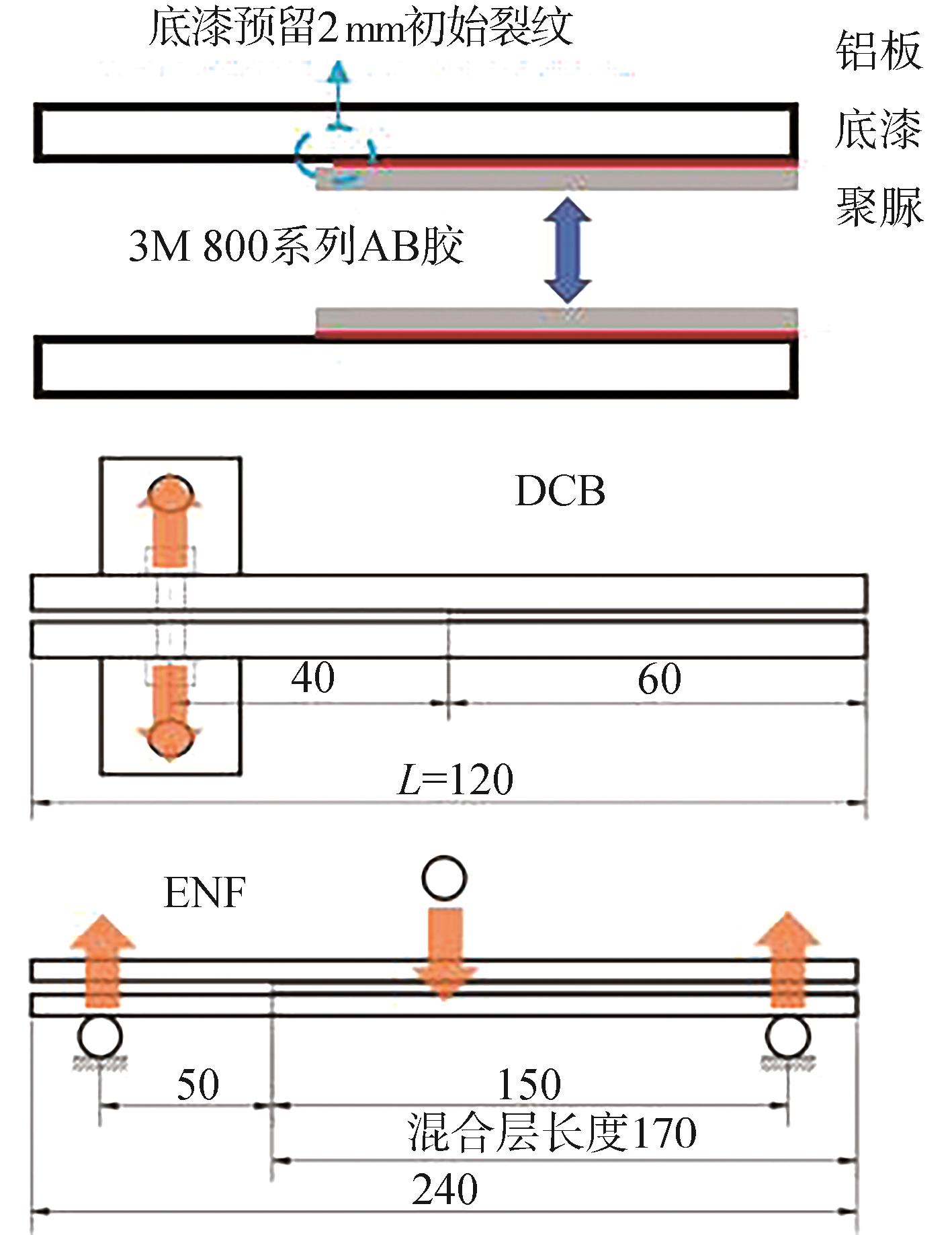

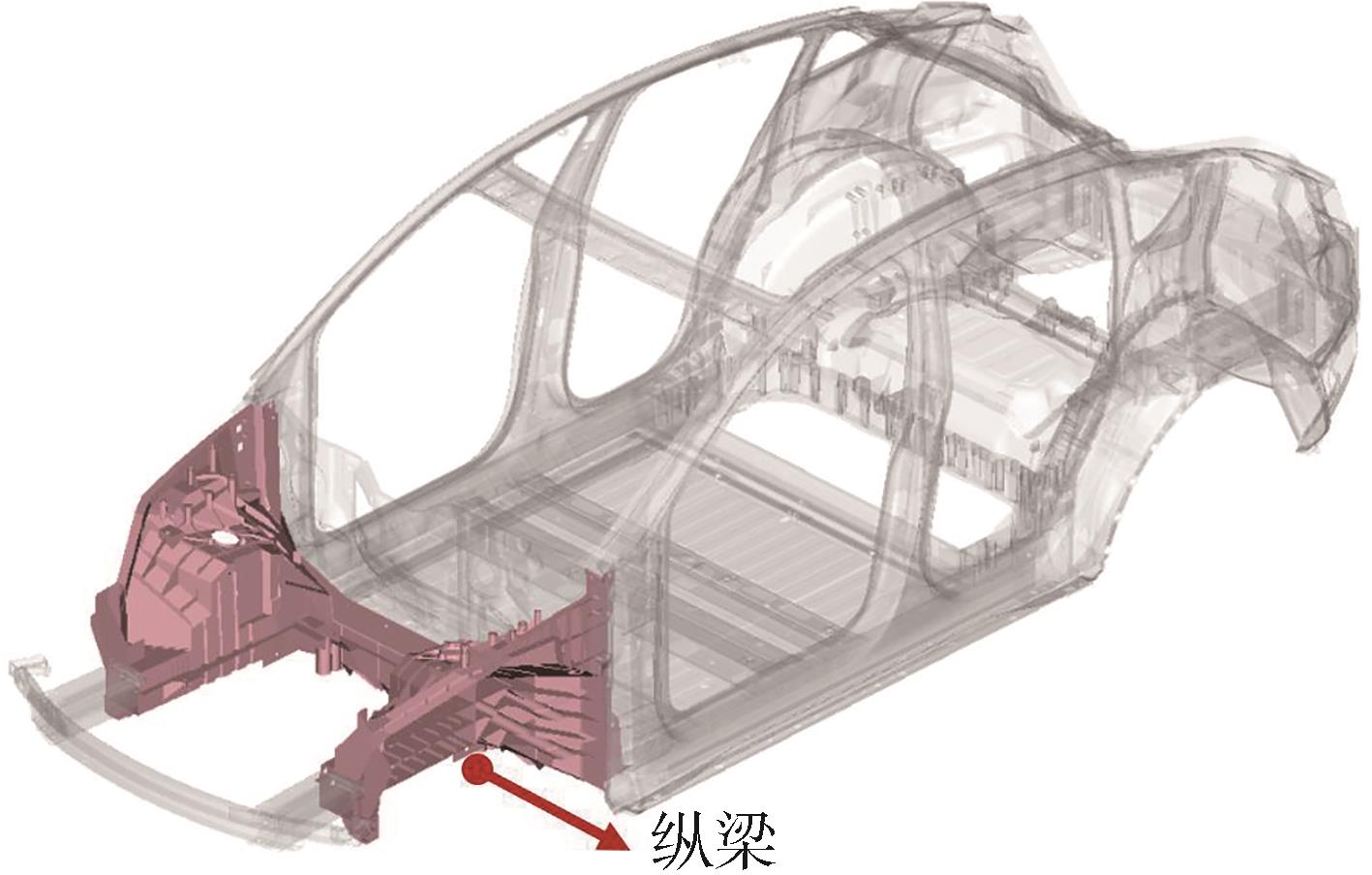

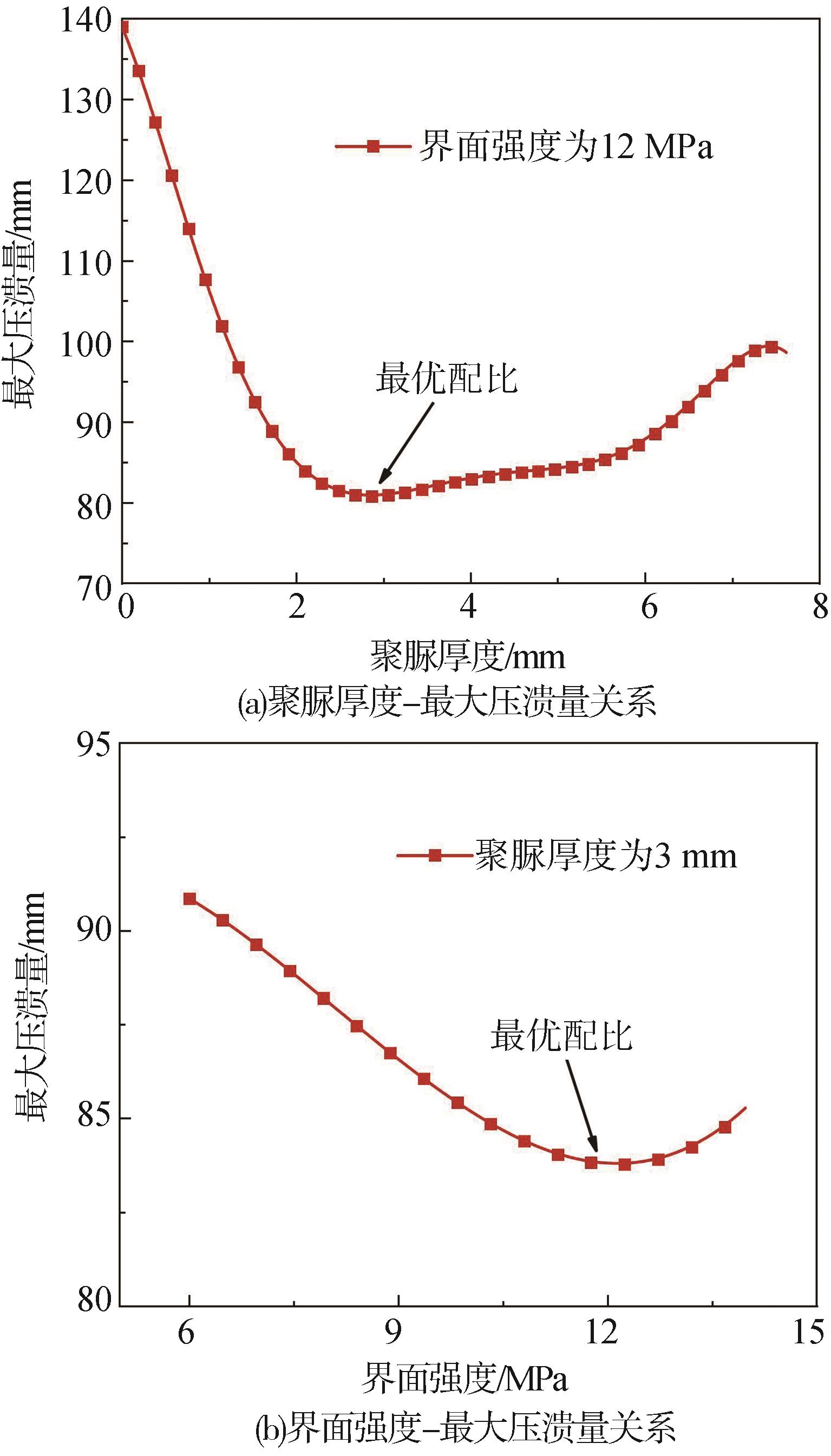

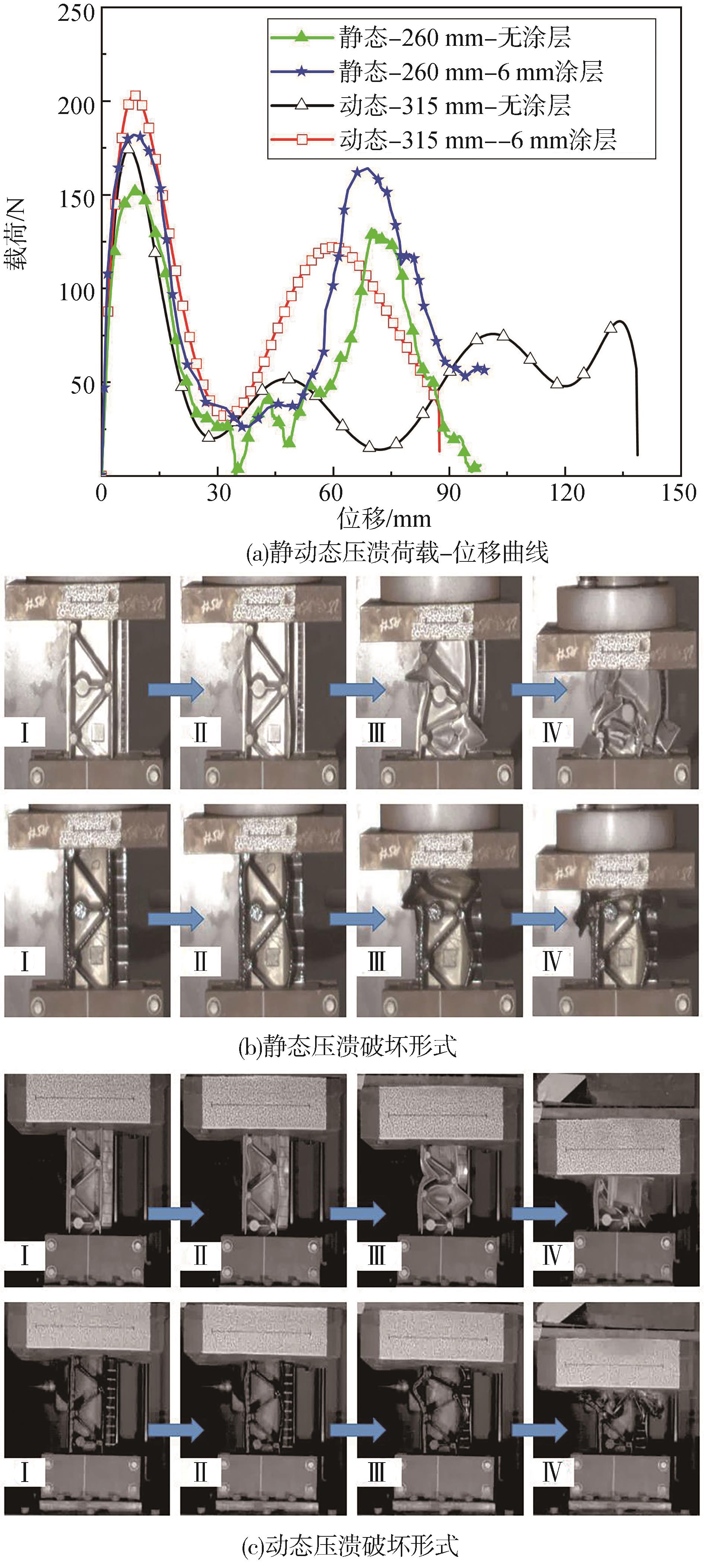

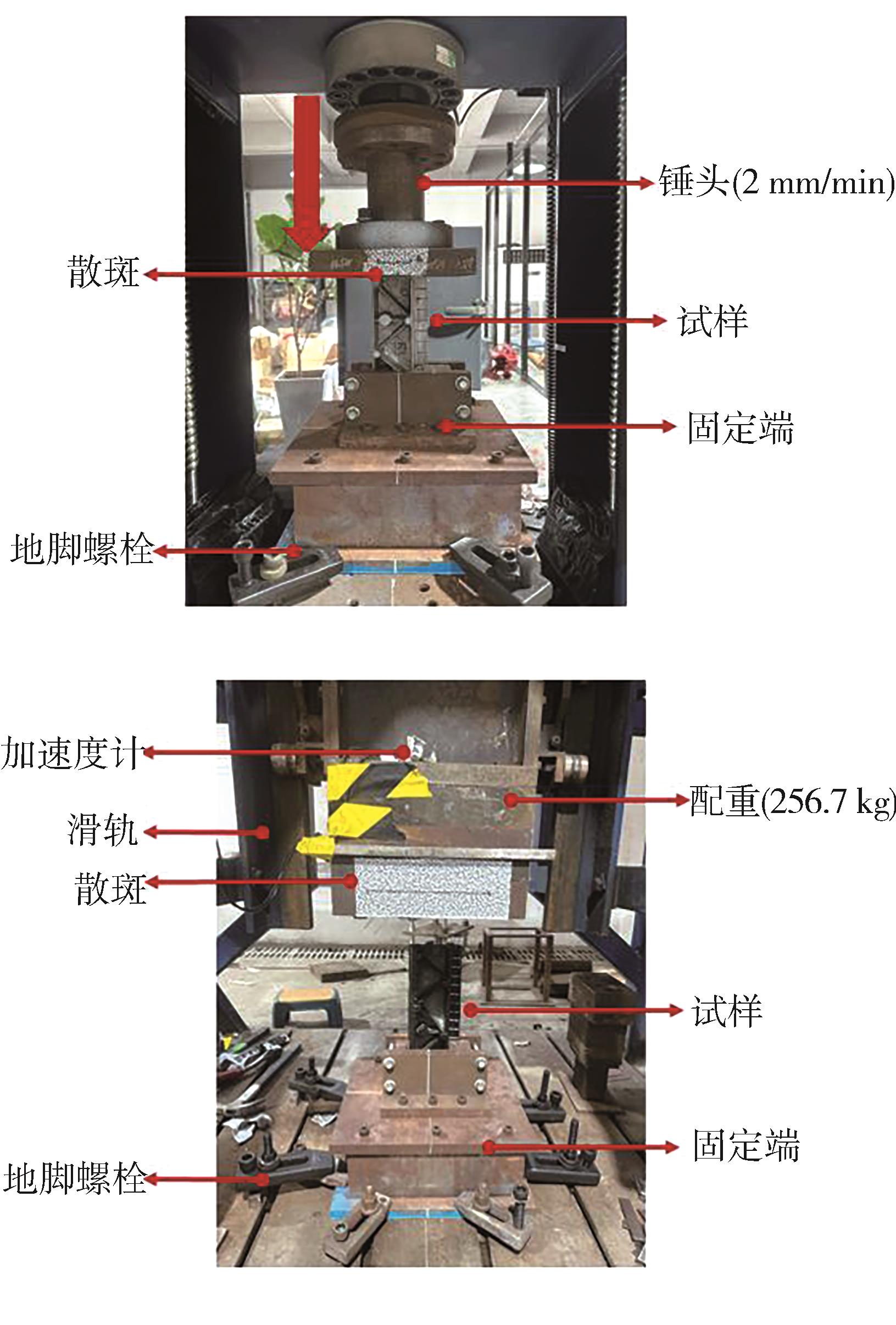

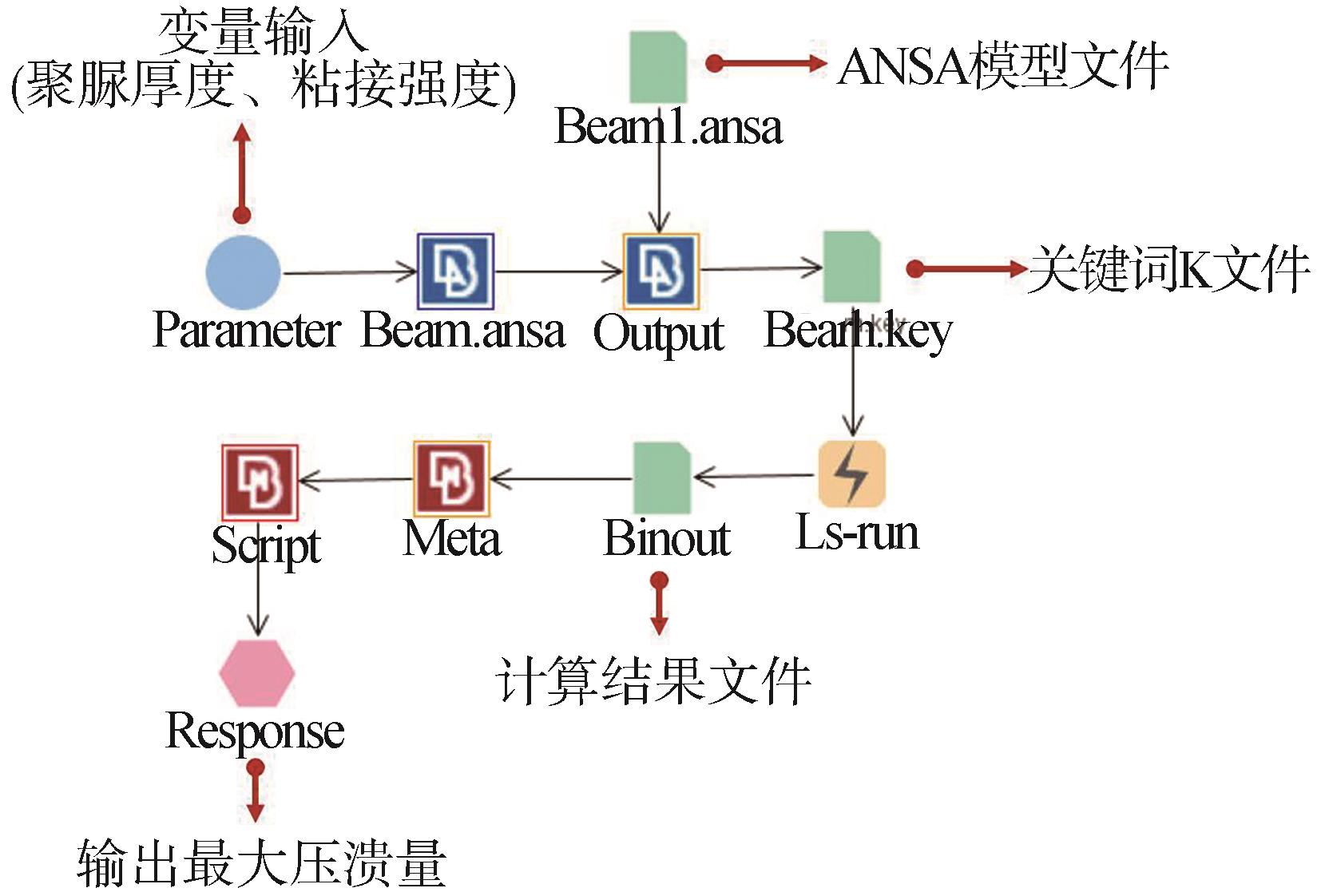

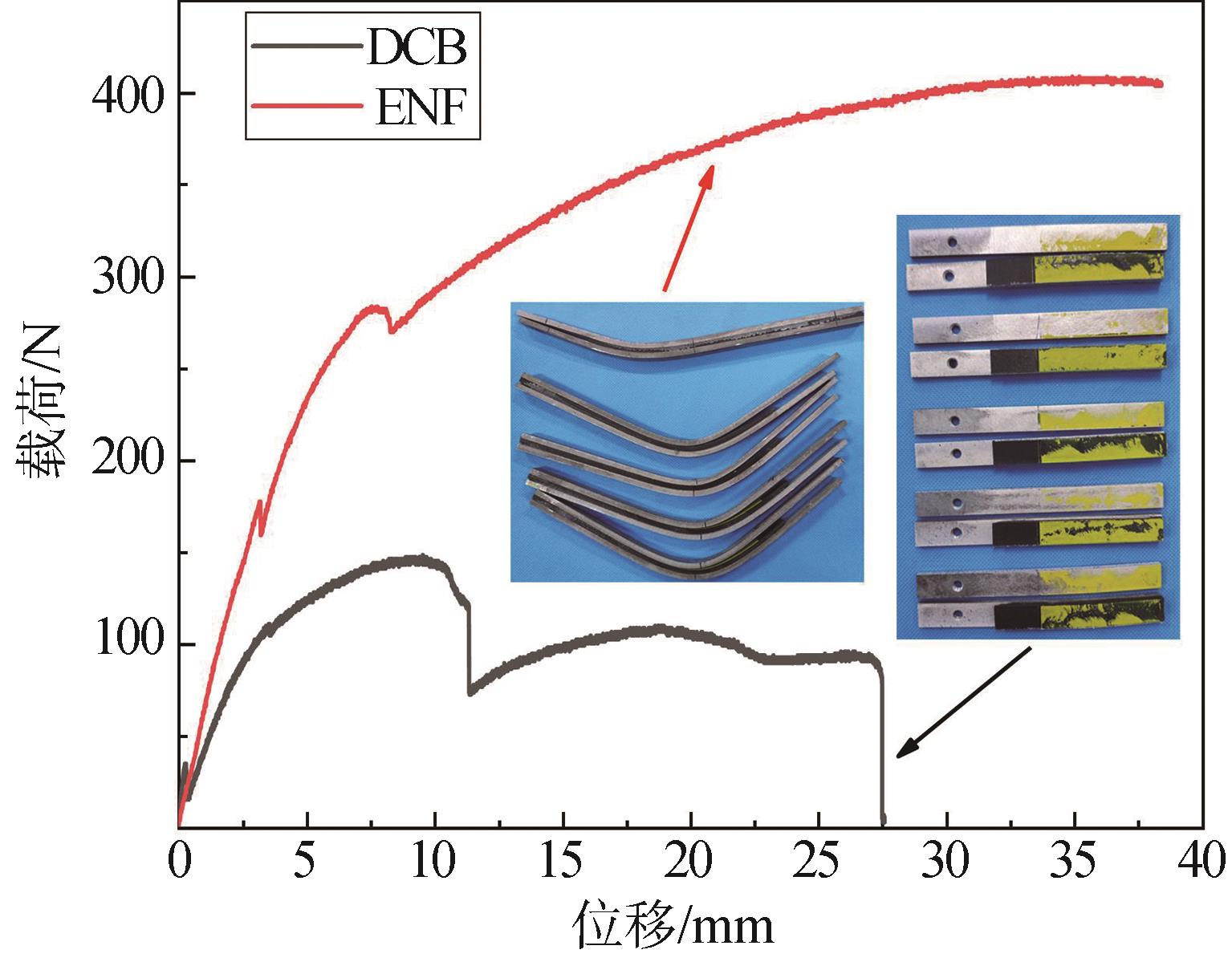

为兼顾乘用车轻量化设计与碰撞安全性能提升的需求，本研究以直接承载纵向载荷的一体压铸铝制纵梁为研究对象，系统探究聚脲涂层厚度（0 - 7 mm）与界面强度（6 - 14 MPa）对其抗冲击性能的协同强化机制。通过开展材料层级的聚脲静动态拉伸试验、聚脲-铝合金界面双悬臂梁（DCB）试验，以及零部件层级的纵梁静动态压溃等试验，结合基于LS-DYNA平台构建的三维有限元模型，实现了涂层参数的多维度验证与优化分析。研究结果表明，聚脲材料具有显著的应变率强化特性；当涂层厚度为6 mm时，纵梁冲击峰值载荷可提升16.53%；然而参数优化显示，3 mm厚度区间能实现最优能量吸收效率。界面强度在12 MPa左右时能量传递效率最高，强度不足则易引发界面剥离失效。仿真与试验结果对比显示，冲击峰值误差控制在10%以内，且失效模式高度一致。综上所述，通过合理匹配聚脲涂层厚度与界面强度，可有效提升纵梁的承载能力、吸能效率及结构完整性（如减少碎片飞溅），同时改善其冲击过程中的变形模式，抑制局部脆性断裂与失稳屈曲，从而为汽车轻量化与安全性协同设计提供理论依据与工程实践支撑。

关键词: 铸铝纵梁, 聚脲涂层, 有限元分析, 冲击性能

Abstract:

To meet the dual demand of lightweight design and crash safety performance improvement in passenger vehicles， in this study the synergistic reinforcement mechanism of polyurea coating thickness （0-7 mm） and interface strength （6 - 14 MPa） on the impact resistance of a one-piece die-cast aluminum rail that directly carries longitudinal loads is investigated. Through material-level static and dynamic tensile tests on polyurea， interfacial double cantilever beam （DCB） tests， and component-level quasi-static and dynamic crush tests on the rails， combined with a three-dimensional finite element model built on the LS-DYNA platform， multi-dimensional validation and parametric analysis of the coating are conducted. The results show that polyurea exhibits significant strain rate hardening behavior. When the coating thickness is 6 mm， the impact peak load of the rail can be increased by 16.53%. However， parameter analysis reveals that a thickness of approximately 3 mm achieves optimal energy absorption efficiency. The interface strength of around 12 MPa provides the best energy transfer efficiency， while insufficient strength may lead to interfacial delamination. The comparison between simulation and experimental results shows that the error in peak impact force is controlled within 10%， with highly consistent failure modes observed. In conclusion， by appropriately matching the polyurea coating thickness and interface strength， the load-bearing capacity， energy absorption efficiency， and structural integrity （e.g.， reduced fragment scattering） of the rail can be effectively enhanced， while improving deformation behavior during impact and suppressing local brittle fracture and buckling instability， thereby providing both theoretical support and engineering guidance for the coordinated design of automotive lightweight and safety.

Key words: cast aluminum longitudinal beam, polyurea coatings, finite element analysis, impact property

汪辉,赵杨,周锦波,金海峰,曹家健,刘超. 聚脲涂覆铝制纵梁抗冲击性能的试验与数值分析[J]. 汽车工程, 2025, 47(12): 2450-2458.

Hui Wang,Yang Zhao,Jinbo Zhou,Haifeng Jin,Jiajian Cao,Chao Liu. Experimental and Numerical Analysis of Impact Resistance of Polyurea-Coated Aluminum Longitudinal Beams[J]. Automotive Engineering, 2025, 47(12): 2450-2458.

图/表 14

图1

图2

表1

图3

图4

图5

图6

图7

图8

图9

表2

图10

图11

图12

参考文献 19

[1]	欧阳明高. 中国新能源汽车未来10年周期性和结构性趋势展望［J］. 科技导报， 2024， 42（12）： 6-13.
	OUYANG M G. Prospects for the cyclical and structural trends of China's new energy vehicles in the next ten years［J］. Science & Technology Review， 2024， 42（12）： 6-13.
[2]	全国机动车保有量达4.35亿辆驾驶人达5.23亿人［J］. 汽车与安全， 2024 （2）： 110.
	National motor vehicle ownership reached 435 million with 523 million drivers［J］. Auto & Safety， 2024 （2）： 110.
[3]	《中国公路学报》编辑部. 中国汽车工程学术研究综述2023［J］. 中国公路学报， 2023， 36（11）： 1-192.
	Editorial Department of 'China Journal of Highway and Transport'. Review on China's automotive engineering research progress： 2023［J］. China Journal of Highway and Transport， 2023， 36（11）： 1-192.
[4]	LUO A A. Recent advances in light metals and manufacturing for automotive applications［J］. CIM Journal， 2021 12（3）： 79-87.
[5]	ZHANG W， XU J. Advanced lightweight materials for automobiles： a review［J］. Materials & Design， 2022， 221（9）： 110994.
[6]	冯美斌. 汽车轻量化技术中新材料的发展及应用［J］. 汽车工程， 2006， 28（3）： 213-220.
	FENG M B. Development and applications of new materials in automotive lightweighting technologies［J］. Automotive Engineering， 2006， 28（3）： 213-220.
[7]	LI S， BAI J， WANG X， et al. Equivalent substitution criteria of aluminum for steel and its application in automobile structures［J］. Advances in Mechanical Engineering， 2020， 12（3）： 167-177.
[8]	范子杰，桂良进，苏瑞意. 汽车轻量化技术的研究与进展［J］. 汽车安全与节能学报， 2014， 5（1）： 1-16.
	FAN Z J， GUI L J， SU R Y. Research and development of automotive lightweight technology［J］. Journal of Automotive Safety and Energy， 2014， 5（1）： 1-16.
[9]	RIJENSKY O， RITTEL D. Numerical investigation of polyurea coated aluminum plates under hydrodynamic shocks［J］. Thin-Walled Structures， 2021， 166.
[10]	CHEN Y S， WANG B， ZHANG B， et al. Polyurea coating for foamed concrete panel： an efficient way to resist explosion［J］. Defence Technology， 2019， 16（1）.
[11]	XIA Y， SHI Z， ZHOU Q， et al. Numerical investigation on polyurea coated aluminum plate subjected to low velocity impact［J］. International Journal of Impact Engineering， 2023.
[12]	GUO H， SONG F， SUN M， et al. Enhancement effect of polyurea coating on the impact resistance of aluminum foam［J］. Journal of Applied Polymer Science， 2023.
[13]	GUO H， YIN M， LV Y S M. High-strength and high-toughness spray-type polyurea coating for impact protection of aluminum sheet［J］. Journal of Coatings Technology and Research， 2023.
[14]	AMINI M R， ISAACS J B， NEMAT-NASSER S. Experimental investigation of response of monolithic and bilayer plates to impulsive loads［J］. International Journal of Impact Engineering， 2010， 37（1）： 82-89.
[15]	AMINI M R， SIMON J， NEMAT-NASSER S. Numerical modeling of effect of polyurea on response of steel plates to impulsive loads in direct pressure-pulse experiments［J］. Mechanics of Materials， 2010， 42（6）： 615-627.
[16]	WU G， WANG X， JI C， et al. Anti-blast properties of 6063-T5 aluminum alloy circular tubes coated with polyurea elastomer： experiments and numerical simulations［J］. Thin-Walled Structures， 2021， 164（7）： 107842.
[17]	RAMAN S N， NGO T， LU J， et al. Experimental investigation on the tensile behavior of polyurea at high strain rates［J］. Materials and Design， 2013， 50（9）： 124-129.
[18]	张翼. 低速碰撞下汽车吸能盒结构优化设计［D］. 大连：大连理工大学， 2019.
	ZHANG Y. Structural optimization design of automobile crash box under low-speed collision［D］. Dalian： Dalian University of Technology， 2019.
[19]	李洪涛，张佳琦，宋庆松，等. 吸能盒式前防撞横梁系统的碰撞吸能特性研究［J］. 机械强度， 2024， 46（6）： 1338-1345.
	LI H T， ZHANG J Q， SONG Q S， et al. Research on the collision energy absorption characteristics of the energy-absorbing box front anti-collision beam system［J］. Journal of Mechanical Strength， 2024， 46（6）： 1338-1345.

序号	对象	试验类型	应变率或速率	试验设备
1	聚脲材料试验	准静态拉伸	0.000 4 /s	Zwick Z100
2		准静态压缩	0.000 4 /s	Zwick Z100
3		动态拉伸	1、50 、100 和500 /s	Zwick HTM5020
4		动态压缩	1、50 、100 和500 /s
5		平面拉伸	0.000 4 /s
6		平面压缩	0.000 4 /s
7	界面力学模型试验	DCB试验	0.000 4 /s	Zwick Z100
8	界面力学模型试验	ENF试验	0.000 4 /s	Zwick Z100
9	零部件试验	260 mm纵梁静态压溃试验	2 mm/min	HUT605A
10	零部件试验	315 mm纵梁动态压溃试验	9.27 m/s	落锤装置

对象	峰值承载力试验值/kN	峰值承载力仿真值/kN	相对误差/%	最大压溃量试验值/mm	最大压溃量仿真值/mm	相对误差/%
无涂层纵梁静态压溃	149.57	140.25	6.23
6 mm涂层纵梁静态压溃	181.84	165.84	8.80
无涂层纵梁动态压溃	174.17	168.23	3.41	138.72	138.13	0.43
6 mm涂层纵梁动态压溃	202.96	205.68	1.34	87.59	87.06	0.61
