基于小样本WPRBF-MEVO车用电机转矩脉动优化抑制研究

doi:10.19562/j.chinasae.qcgc.2025.10.010

汽车工程 ›› 2025, Vol. 47 ›› Issue (10): 1942-1952.doi: 10.19562/j.chinasae.qcgc.2025.10.010

• • 上一篇

基于小样本WPRBF-MEVO车用电机转矩脉动优化抑制研究

陈龙^1,³(),李飞鸿¹,陈晓斌¹,卢传浩^1,²,赵肖楠¹,刘巧斌⁴

^1.太原理工大学机械工程学院，太原 030024
^2.太原理工大学航空航天学院，太原 030606
^3.中国煤炭科工集团太原研究院有限公司，太原 100048
^4.华南理工大学机械与汽车工程学院，广州 510641

收稿日期:2025-03-07 修回日期:2025-05-06 出版日期:2025-10-25 发布日期:2025-10-20
通讯作者: 陈龙 E-mail:chenlong@tyut.edu.cn
基金资助:
国家重点研发计划项目(2024YFB4711001);中国博士后科学基金(2021M753542);山西省基础研究计划(20210302124119);山西省基础研究计划(202203021212259);国家工程实验室开放项目(GCZX-2023-02);山西省重点研发计划项目(2022ZDYF019)

Research on Optimization and Suppression of Torque Ripple of Vehicle Motor Based on Small Sample WPRBF-MEVO

Long Chen^1,³(),Feihong Li¹,Xiaobin Chen¹,Chuanhao Lu^1,²,Xiaonan Zhao¹,Qiaobin Liu⁴

^1.School of Mechanical Engineering，Taiyuan University of Technology，Taiyuan 030024
^2.School of Aeronautics and Astronautics，Taiyuan University of Technology，Taiyuan 030606
^3.China Coal Technology Engineering Group Taiyuan Research Institute Co. ，Ltd. ，Taiyuan 100048
^4.School of Mechanical and Automotive Engineering，South China University of Technology，Guangzhou 510641

Received:2025-03-07 Revised:2025-05-06 Online:2025-10-25 Published:2025-10-20
Contact: Long Chen E-mail:chenlong@tyut.edu.cn

摘要/Abstract

摘要：

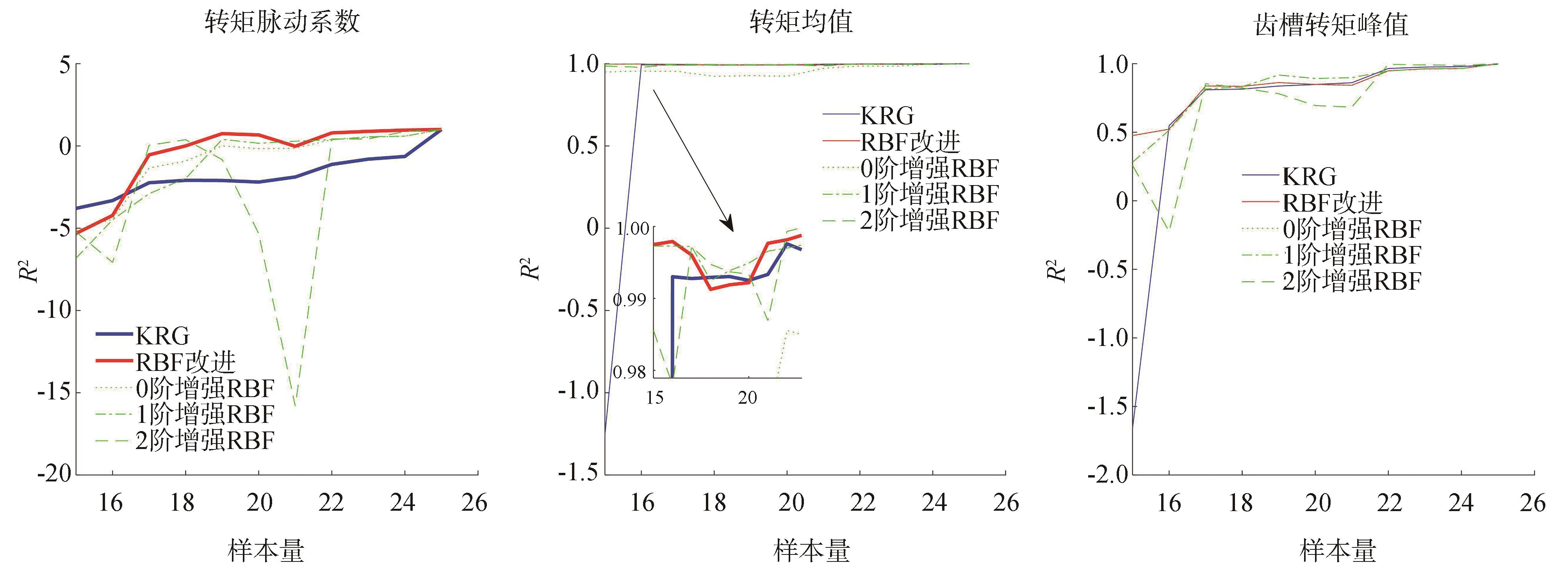

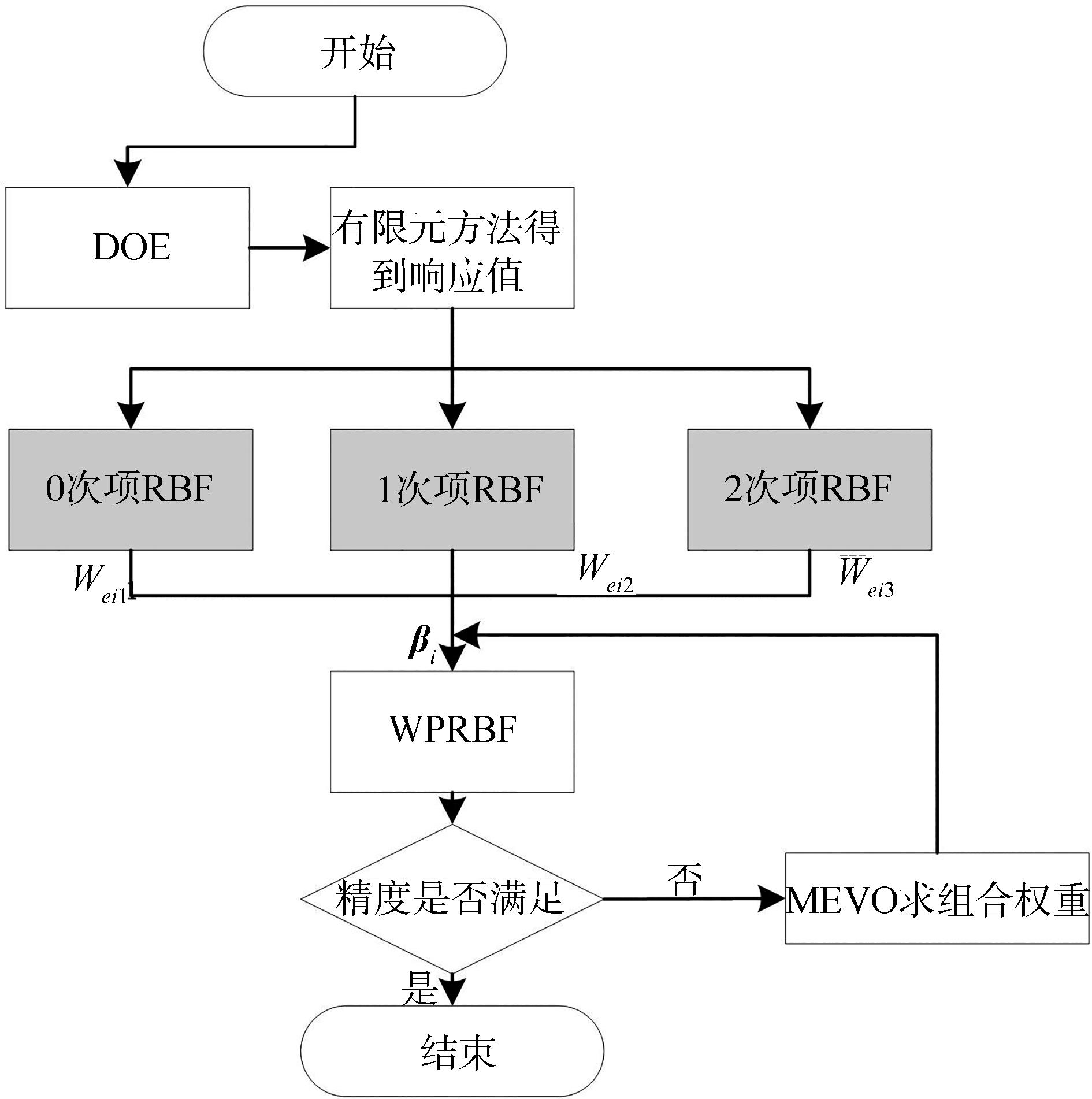

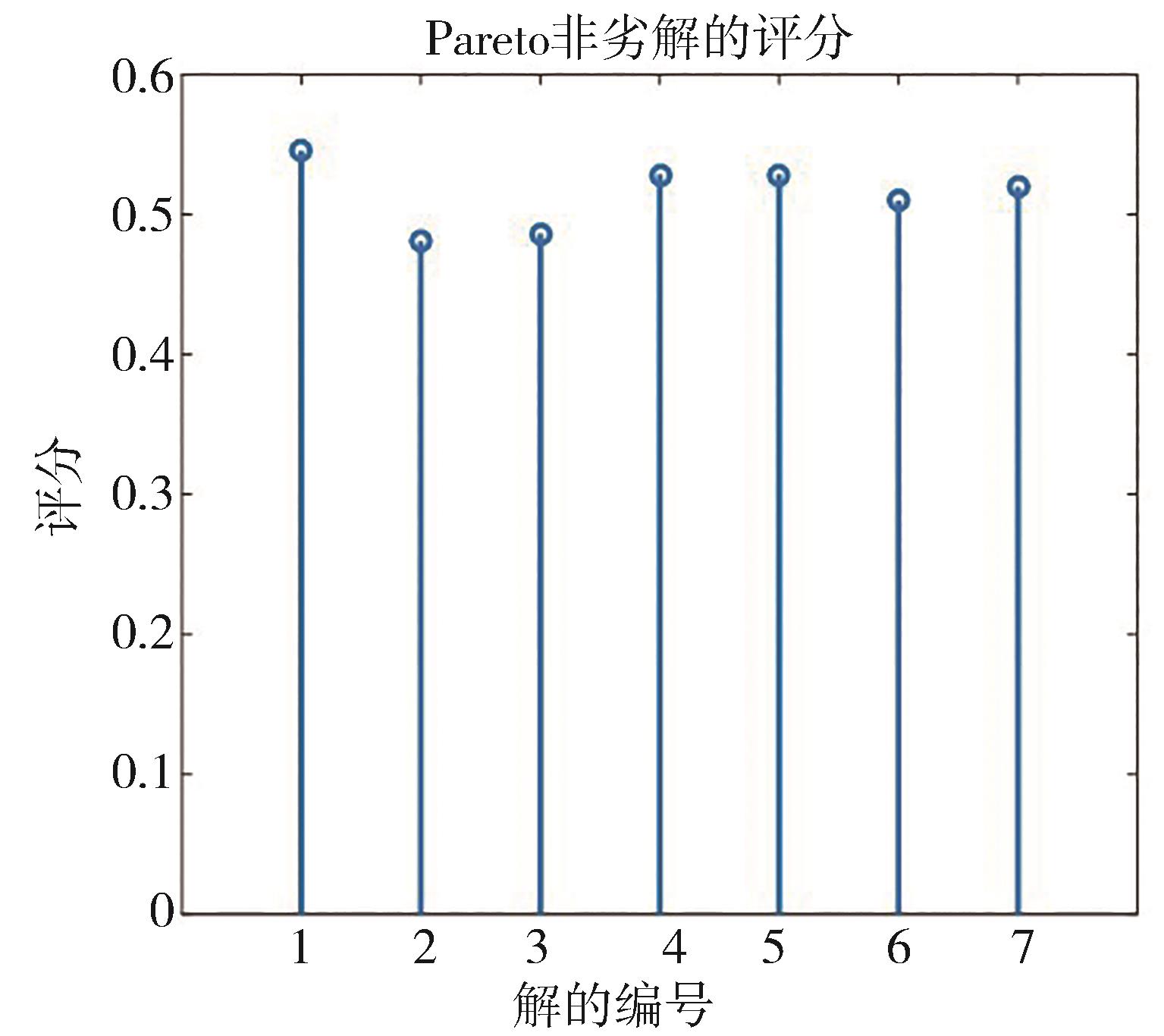

驱动电机转矩脉动直接影响整车NVH性能，针对其优化抑制难题，提出融合多项式增强平均权重径向基函数（weighted average and polynomial augmented radial basis function， WPRBF）代理模型与多目标能量谷优化算法（multi-objective energy valley optimizer， MEVO）的协同优化框架。首先建立电机参数化有限元模型并进行台架实验验证；其次采用拉丁超立方抽样开展实验设计获取样本，提出WPRBF方法构建高精度代理模型；最后采用MEVO算法开展多目标优化设计，并引入熵权-模糊集理论综合决策机制获取Pareto前沿最优解。结果表明：（1）WPRBF模型在相同建模精度的前提下，较传统KRG代理模型减少约40%的样本需求；（2）优化后电机转矩输出均值提升6.83%，转矩脉动系数降低20.00%，齿槽转矩峰值削减23.80%。验证了本文方法的有效性。

关键词: 电驱动系统, 多目标优化, 代理模型, 有限元分析

Abstract:

The torque ripple of the drive motor directly affects the NVH performance of the entire vehicle. To address the optimization and suppression challenge of this issue， a collaborative optimization framework integrating the Weighted Average and Polynomial Augmented Radial Basis Function （WPRBF） surrogate model and the Multi- Objective Energy Valley Optimizer （MEVO） algorithm is proposed. Firstly， a parametric finite element model of the motor is established and verified through bench tests. Secondly， Latin hypercube sampling is employed for experimental design to obtain samples， and the WPRBF method is proposed to construct a high-precision surrogate model. Finally， the MEVO algorithm is used for multi-objective optimization design， and the entropy weight-fuzzy set theory comprehensive decision-making mechanism is introduced to obtain the Pareto front optimal solution. The results show that：（1） Under the same modeling accuracy， the WPRBF model requires approximately 40% fewer samples than the traditional KRG surrogate model；（2） After optimization， the mean value of the motor torque output increases by 6.83%， with the torque ripple coefficient decreasing by 20.00%， and the peak value of cogging torque reduced by 23.80%. This verifies the effectiveness of the method proposed in this paper.

Key words: electric drive system, multi-objective optimization, surrogate model, FEA

陈龙,李飞鸿,陈晓斌,卢传浩,赵肖楠,刘巧斌. 基于小样本WPRBF-MEVO车用电机转矩脉动优化抑制研究[J]. 汽车工程, 2025, 47(10): 1942-1952.

Long Chen,Feihong Li,Xiaobin Chen,Chuanhao Lu,Xiaonan Zhao,Qiaobin Liu. Research on Optimization and Suppression of Torque Ripple of Vehicle Motor Based on Small Sample WPRBF-MEVO[J]. Automotive Engineering, 2025, 47(10): 1942-1952.

图/表 27

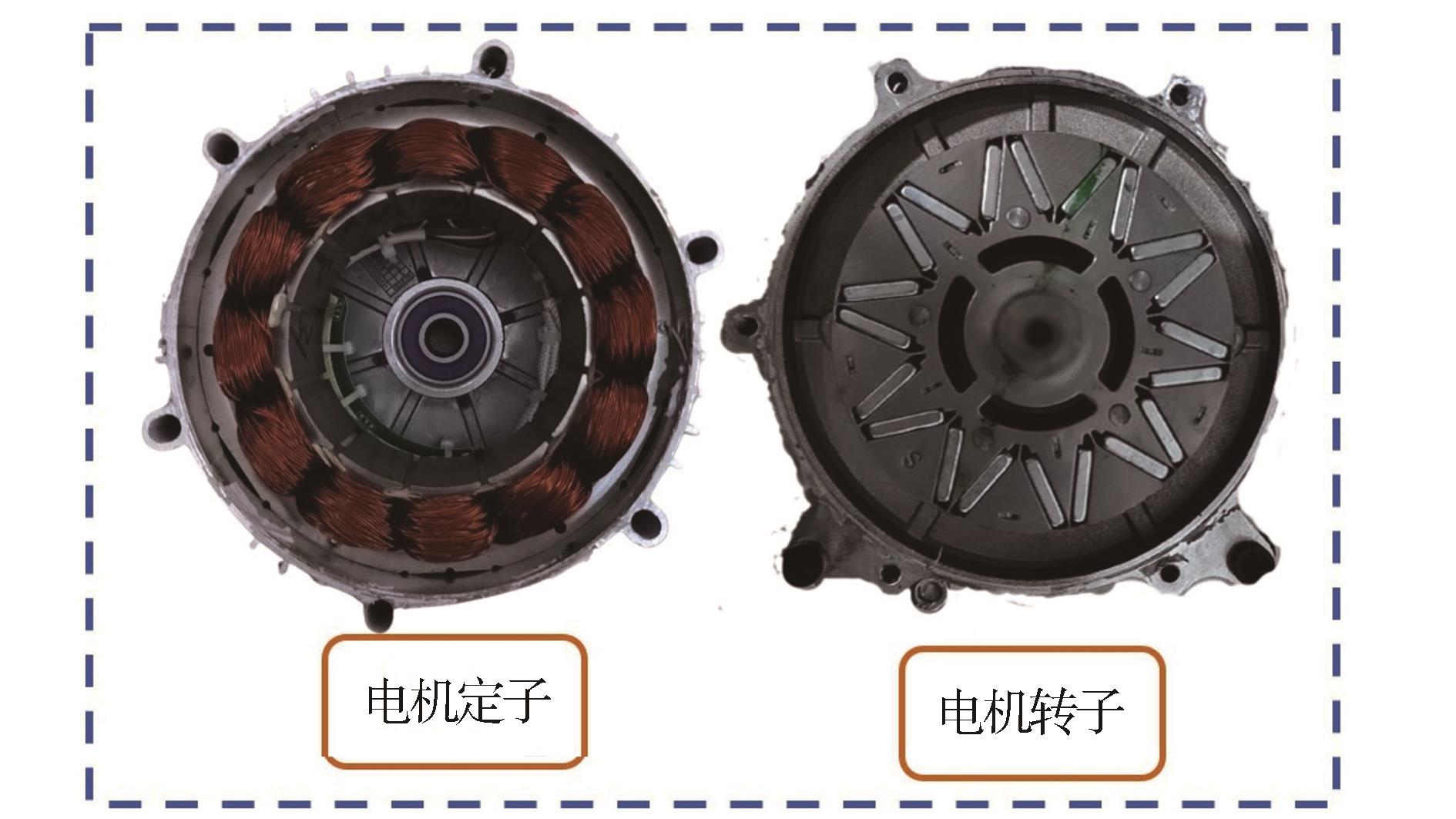

图1

图2

表1

图3

图4

表2

表3

表4

图5

表5

代理模型参数"

参数	数值
基函数	$? r = r 3$
误差	0.1
插值核作用半径	0.1
转矩均值WPRBF权重	$β 0$
转矩脉动系数WPRBF权重	$β 1$
齿槽转矩峰值WPRBF权重	$β 2$

表5

图6

图7

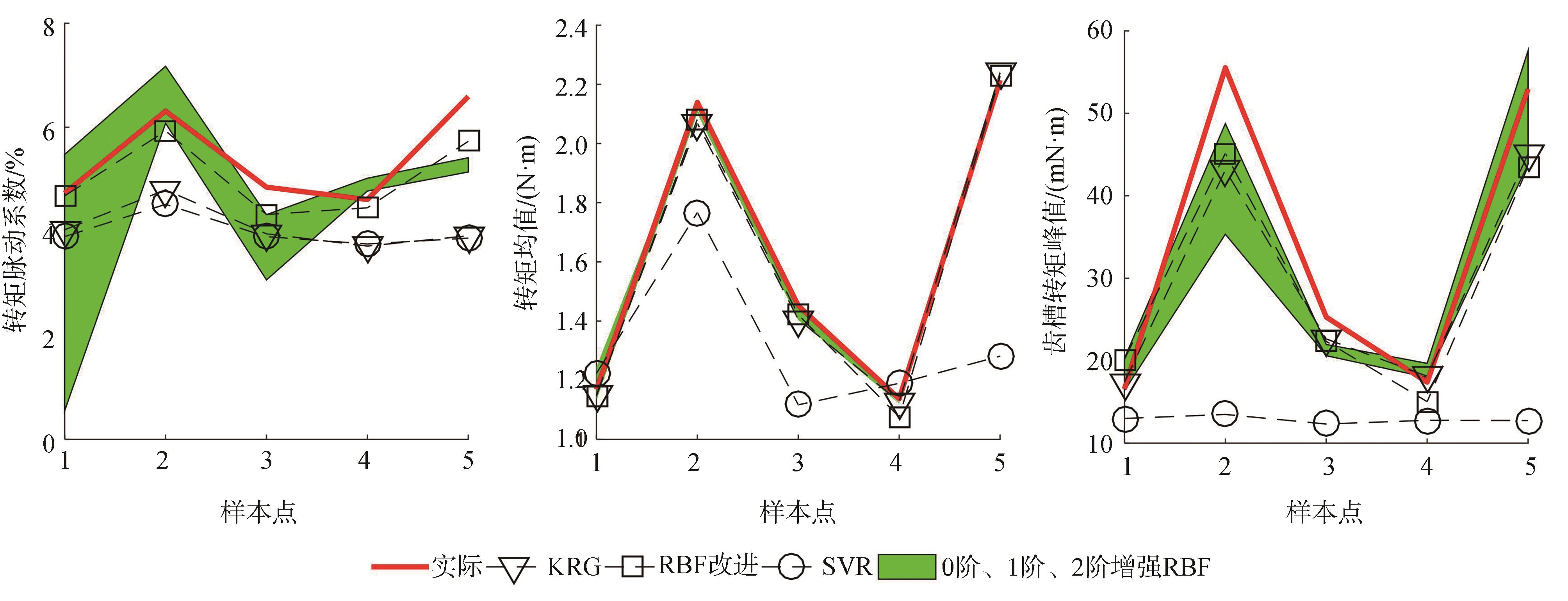

图8

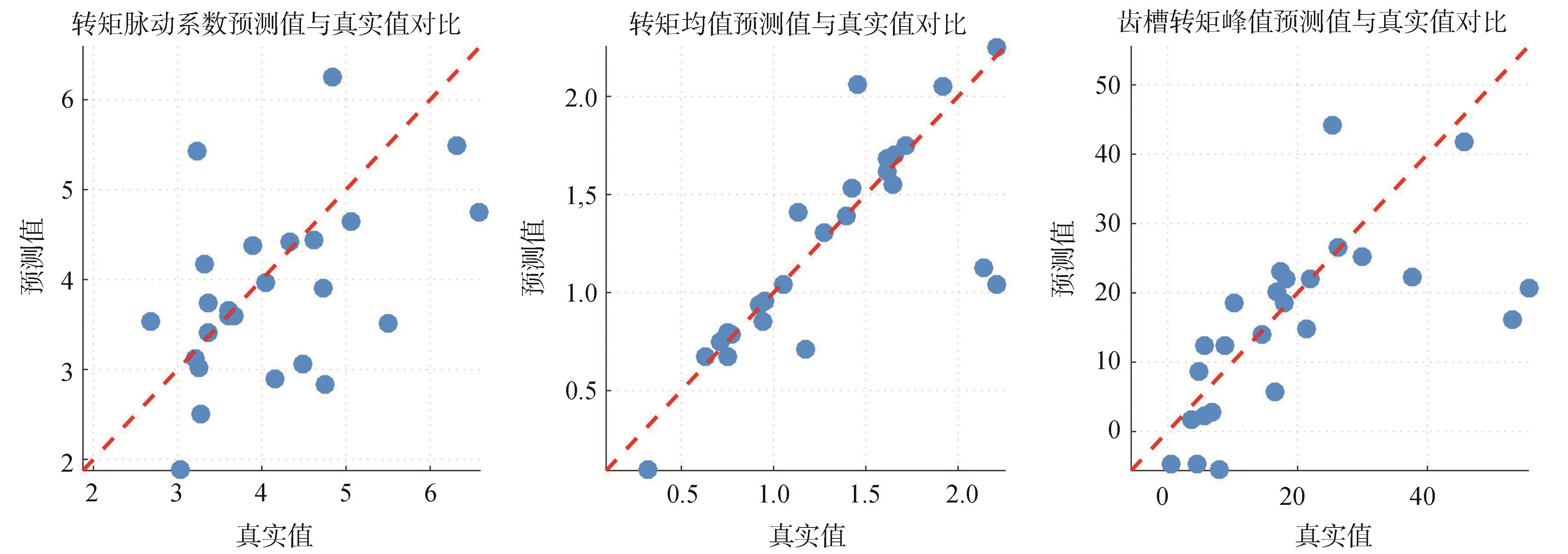

图9

图10

表6

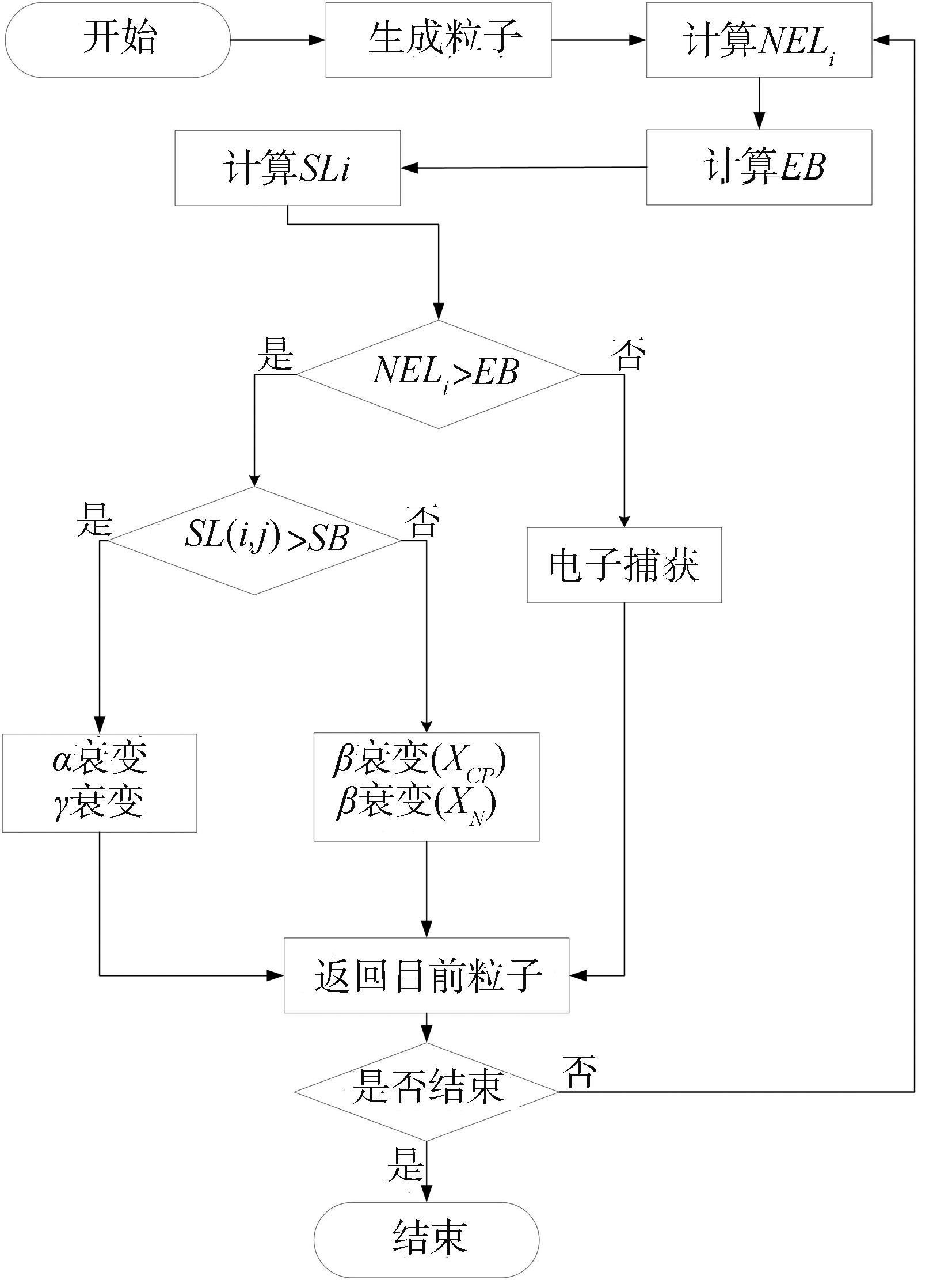

衰变表达式"

衰变类型	公式
$α$ 衰变	$X i N e w 1 = X i (X B S (x i j)), i = 1,2, …, n j = A l p h a Ⅱ ???$
$β$ 衰变	$X i N e w 2 = X i + (r 1 × X B S - r 2 × X C P) S L i$ $X i N e w 2' = X i + (r 3 × X B S - r 4 × X N)$
$γ$ 衰变	$X i N e w 3 = X i (X N (x i j)), i = 1,2, …, n j = G a m m a Ⅱ$
电子捕获	$X i N e w 4 = X i + r, i = 1,2, …, n$

表6

图11

表7

gamultiobj优化解集"

$D 1$	$H R i b$	$L 1$	O₂	W₁
71.982 484	0.032 098 064	1.317 213 4	12.877 557	19.651 435
73.475 345	0.014 302 169	3.298 427 9	11.032 604	24.959 621
71.656 539	0.047 833 697	1.283 059 2	12.930 876	18.952 565
73.484 441	0.655 272 215	3.298 469 4	11.068 759	24.959 314
73.485 187	0.635 920 307	3.298 484 0	11.073 335	24.955 073
71.764 660	0.035 615 984	1.300 415 4	12.906 738	19.639 133
73.444 091	0.783 953 156	3.297 777 3	11.025 221	24.820 774

表7

表8

表9

MEVO优化解集"

$D 1$	$H R i b$	$L 1$	O₂	W₁
72.619 37	0.01	3.3	13	25
72.570 01	0.01	3.3	13	25
71.616 97	0.01	3.3	13	25
72.303 03	0.01	3.3	13	25
72.303 03	0.01	3.3	13	25
73.5	0.033 046	3.3	13	24.217 45
73.5	0.01	3.3	13	24.293 89

表9

表10

表11

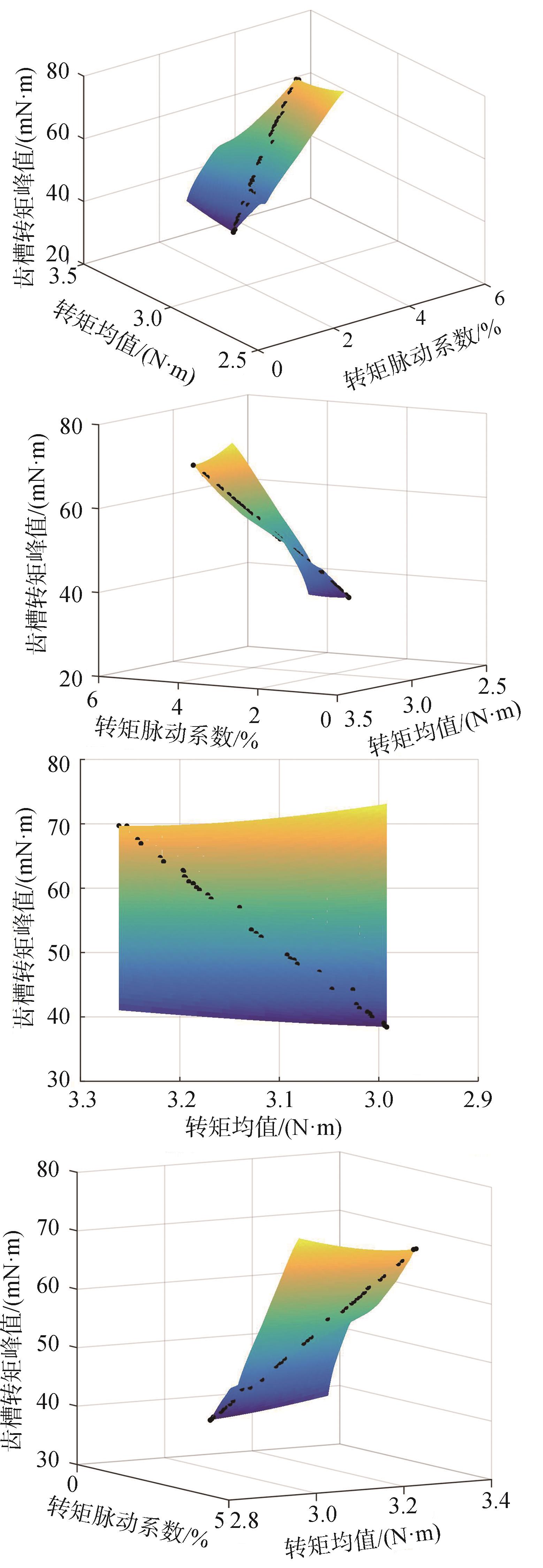

图12

图 13

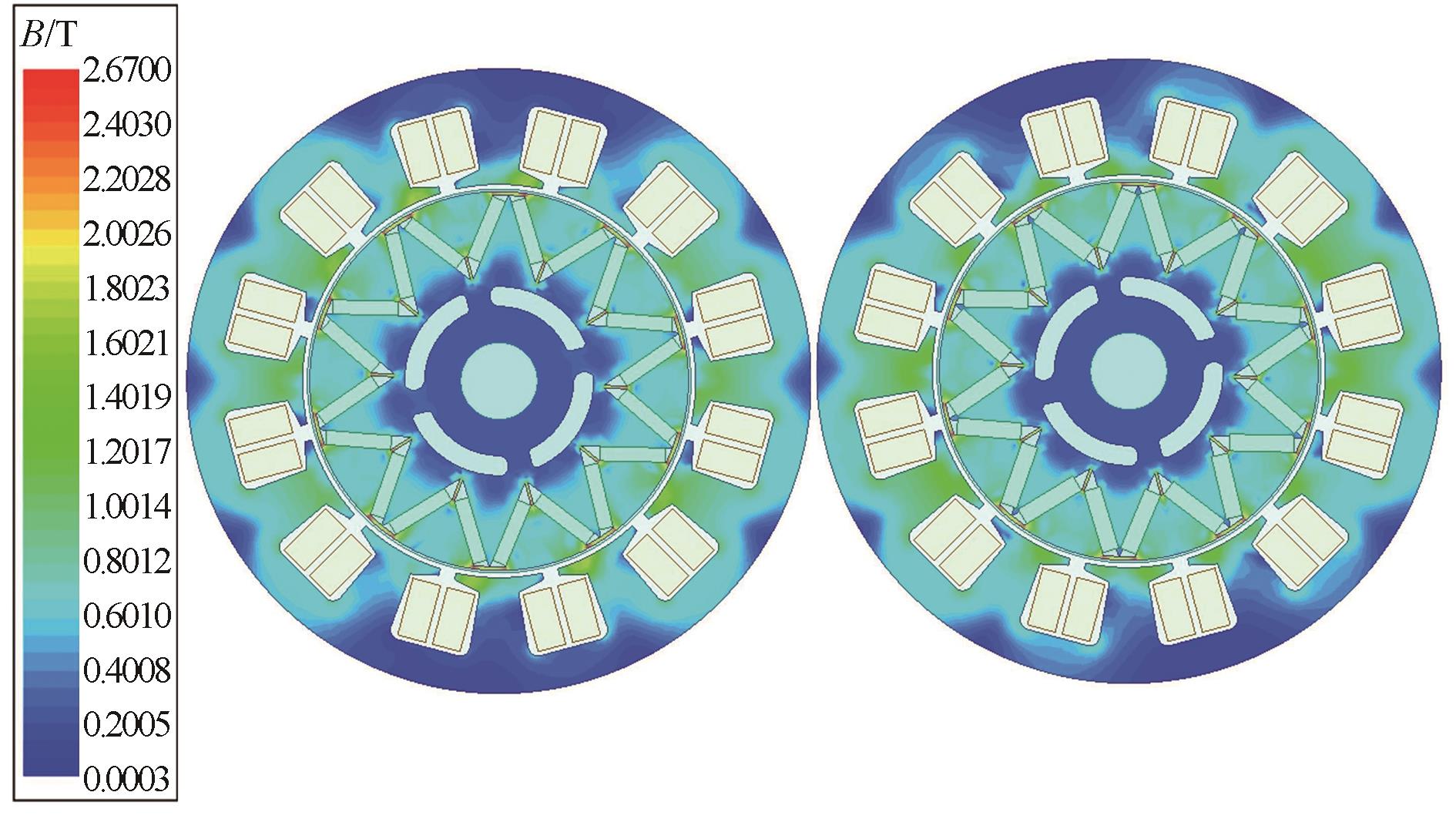

图14

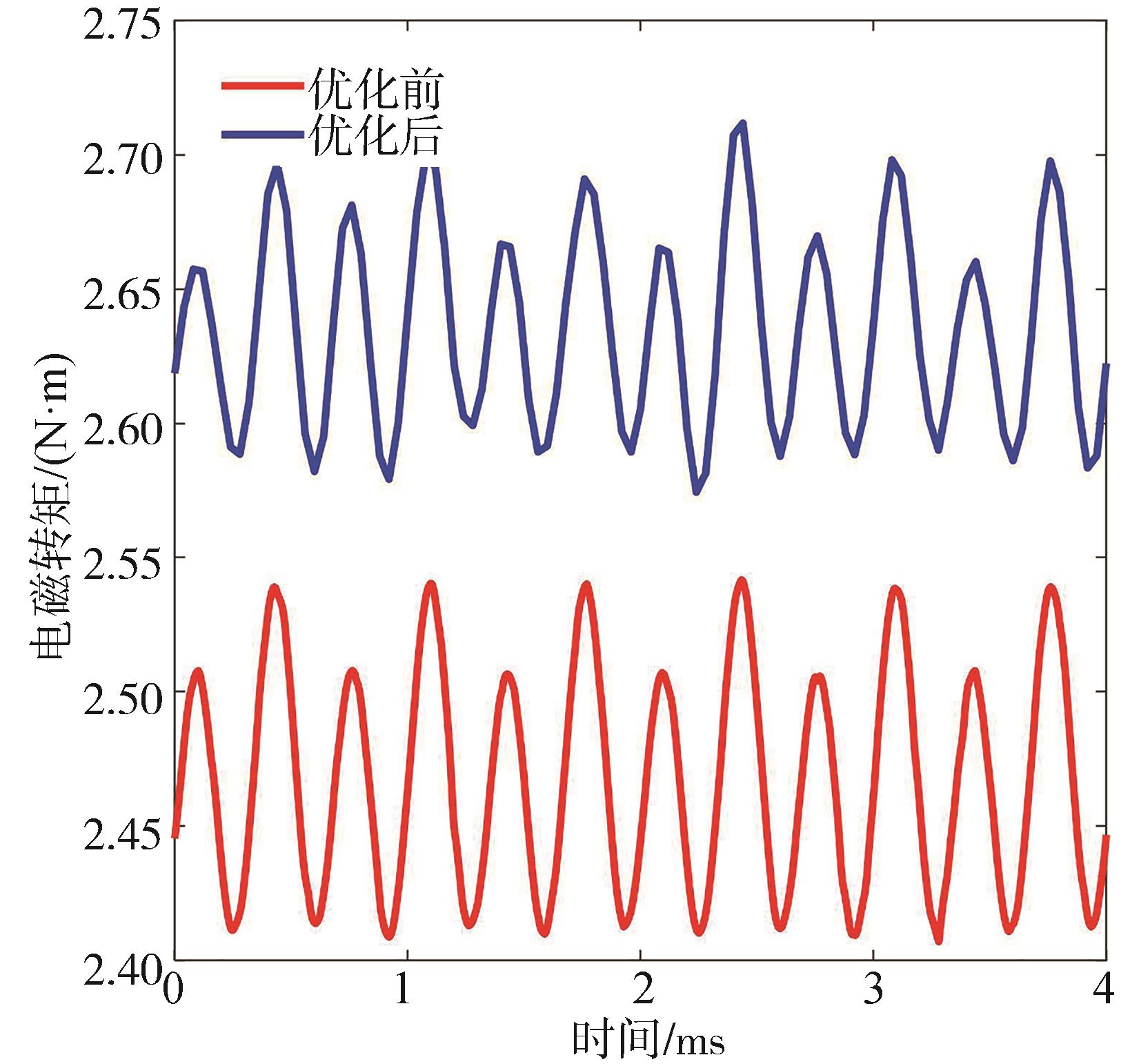

图15

表12

参考文献 20

[1]	唐任远．现代永磁电机理论与设计［M］.北京：机械工业出版社，1997.
	TANG R Y. Modern permanent magnet machines theory and design［M］.Beijing： China Machine Press，1997.
[2]	沈龙，张军，赵明斌，等.某纯电动汽车蠕行工况轰鸣问题分析与控制策略优化［J］.噪声与振动控制，2024，44（6）：219-223，297.
	SHEN L，ZHANG J，ZHAO M B，et al. Booming noise analysis and control strategy optimization of an electric vehicle in creep condition［J］.Noise and Vibration Control，2024，44（6）：219-223，297.
[3]	刘长钊，张铁，宋健，等.纯电动汽车电驱动系统耦合动力学研究［J］.汽车工程，2022，44（12）：1896-1909.
	LIU C Z，ZHANG T，SONG J，et al. Study on coupling dynamics of electric drive system of pure electric vehicle［J］.Automotive Engineering，2022，44（12）：1896-1909.
[4]	WANG C，DONG T，CHEN L， et al. Multi-objective optimization approach for permanent magnet machine via improved soft actor–critic based on deep reinforcement learning［J］.Expert Systems With Applications，2025， 264： 125834.
[5]	刘欣，樊溢国.基于GRNN-PSO的新型多端口盘式电机电磁结构优化［J/OL］.吉林大学学报（工学版），1-8［2025-03-05］.
	LIU X，FAN Y G. Optimization of electromagnetic structure of new multi-port disk motor based on GRNN-PSO［J/OL］. Journal of Jilin University（Engineering and Technology Edition），1-8［2025-03-05］.
[6]	孙晨乐，王哲，邓俊，等.直线式增程器用直线ISG电机结构设计与优化［J］.汽车工程，2014，36（9）：1132-1139.
	SUN C L，WANG Z，DEN J，et al. Structural design and optimization of linear ISG for linear range extender［J］. Automotive Engineering，2014，36（9）：1132-1139.
[7]	刘细平，伏结盛，杜隆鑫，等.电动汽车用双层永磁体IPMSM解析与优化设计［J］.汽车工程，2021，43（8）：1128-1135.
	LIU X P，FU J S，DU L X，et al. Analysis and optimization design of IPMSM with a double⁃layer permanentmagnet structure of electric vehicles［J］. Automotive Engineering，2021，43（8）：1128-1135.
[8]	WANG Y， IONEL M D，RALLABANDI V， et al. Large-scale optimization of synchronous reluctance machines using CE-FEA and differential evolution［J］.IEEE Transactions on Industry Applications，2016，52（6）：4699-4709.
[9]	王晓远，王力新，高鹏，等.电动汽车不对称转子永磁电机转矩脉动抑制［J］.电机与控制学报，2024，28（10）：46-54.
	WANG X Y， WANG L X， GAO P， et al. Suppression torque ripple of asymmetric rotor permanent magnet motors for electric vehicle［J］. Electric Machines and Control， 2024，28（10）：46-54.
[10]	王力新，王晓远，高鹏，等.电动汽车用内置式永磁同步电机转矩脉动分析及抑制［J］.电工技术学报，2024，39（20）：6386-6396.
	WANG L X， WANG X Y， GAO P， et al. Torque ripple reduction analysis of interior permanent magnet synchronous motor for electric vehicle［J］. Transactions of China Electrotechnical Society， 2024，39（20）：6386-6396.
[11]	孙承旭，李琦，范涛，等.车用双层内嵌式永磁同步电机转矩脉动抑制方法［J］.兵工学报，2021，42（10）：2251-2259.
	SUN C X， LI Q， FAN T， et al. Torque ripple suppress method of double-layer interior permanent magnet synchronous machines for electric vehicle［J］.Acta Armamentarii， 2021，42（10）：2251-2259.
[12]	TIANG T L， ISHAK D， LIM C P， et al. A comprehensive analytical subdomain model and its field solutions for surface-mounted permanent magnet machines［J］. IEEE Transactions on Magnetics， 2015， 51（4）： 1-14.
[13]	YIN L，SHUO W，QI Z， et al. Modified multfidelity surrogate model based on radial basis function with adaptive scale factor［J］.Chinese Journal of Mechanical Engineering，2022，35（1）.
[14]	陈吉清，冼浩岚，兰凤崇，等.开关磁阻电机结构性转矩脉动抑制方法［J］.机械工程学报，2020，56（20）：106-119.
	CHEN J Q， XIAN H L， LAN F C， et al. Structural torque ripple suppression method of switched reluctance motor［J］.Journal of Mechanical Engineering，2020，56（20）：106-119.
[15]	孔令豪，张芳萍，齐永坤，等.双极板设备用内置式永磁同步电机结构优化［J］.重型机械，2024（3）：83-89，94.
	KONG L H，ZHANG F P，QI Y K，et al. Structure optimization of the built-in permanent magnet synchronous motor for fuel cell bipolar plate production equipment［J］.Heavy Machinery，2024（3）：83-89，94.
[16]	KONG L，NIAN H.Fault detection and location method for mesh-type DC microgrid using pearson correlation coefficient［J］.IEEE Transactions on Power Delivery，2020，PP（99）：1-1.
[17]	吕利叶.先进代理模型方法与应用研究［D］.大连：大连理工大学，2020.
	LV L Y. On advanced surrogate models and application［D］.Dalian： Dalian University of Technology，2020.
[18]	谢冰川，张岳，刘光伟，等.基于小样本迁移代理模型的高速永磁电机应力优化［J］.中国电机工程学报，2024，44（13）：5362-5374.
	XIE B C， ZHANG Y， LIU G W， et al. Stress optimization of high-speed permanent magnet motor based on few-shot transfer learning surrogate model［J］. Proceedings of the CSEE， 2024，44（13）：5362-5374.
[19]	MAHDI A，UWE A，HADI K A， et al. Energy valley optimizer： a novel metaheuristic algorithm for global and engineering optimization［J］.Scientific Reports，2023，13（1）：226-226.
[20]	王丽萍，任宇，邱启仓，等.多目标进化算法性能评价指标研究综述［J］.计算机学报，2021，44（8）：1590-1619.
	WANG L P， REN Y， QIU Q C， et al. Survey on performance indicators for multi-objective evolutionary algorithms［J］.Chinese Journal of Computers， 2021，44（8）：1590-1619.

参数	初值/mm	优化空间/mm
D₁/mm	72.6	［71.5，73.5］
O₁/mm	0.5	［0.4，0.6］
W₁/mm	24.5	［19，25］
O₂/mm	13	［11，13］
L₁/mm	2.8	［1.7，3.3］
R_ib/mm	0.2	［0.1，0.3］
HR_ib/mm	0.3	［0，0.8］
B₁/mm	2.8	［2.7，2.9］

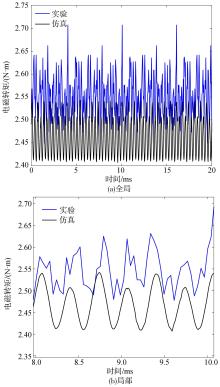

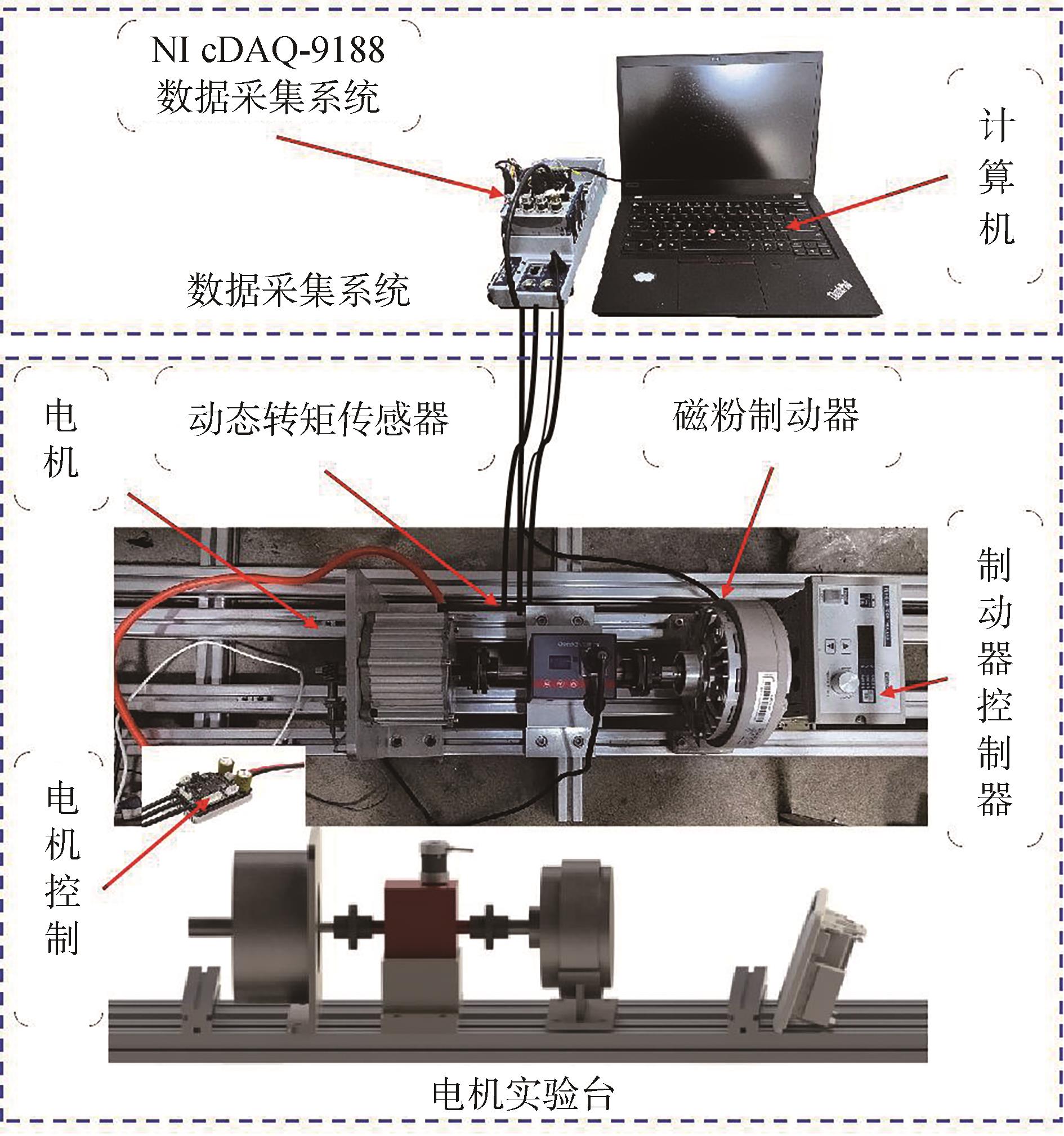

项目	实验值	仿真值	相对误差
转矩均值/（N·m）	2.549 9	2.467 2	3.24%
转矩均方根/（N·m）	2.550 3	2.467 5	3.25%

实验序数	B₁/mm	D₁/mm	HR_ib /mm	L₁/mm	O₁/mm	O₂/mm	R_ib /mm	W₁/mm
1	2.8	71.7	0.5	2.2	0.6	12.0	0.2	24.8
2	2.8	73.0	0.0	2.4	0.5	13.0	0.3	19.5
3	2.8	72.9	0.7	2.1	0.4	11.5	0.1	18.6
4	2.7	73.3	0.4	2.0	0.5	11.3	0.1	20.6
5	2.9	72.4	0.7	1.7	0.5	12.9	0.3	21.6
6	2.7	72.7	0.4	2.2	0.5	11.1	0.3	22.3
…	…	…	…	…	…	…	…	…
24	2.8	72.8	0.2	2.6	0.6	12.7	0.1	23.8
25	2.8	71.6	0.8	1.5	0.4	11.8	0.2	23.5

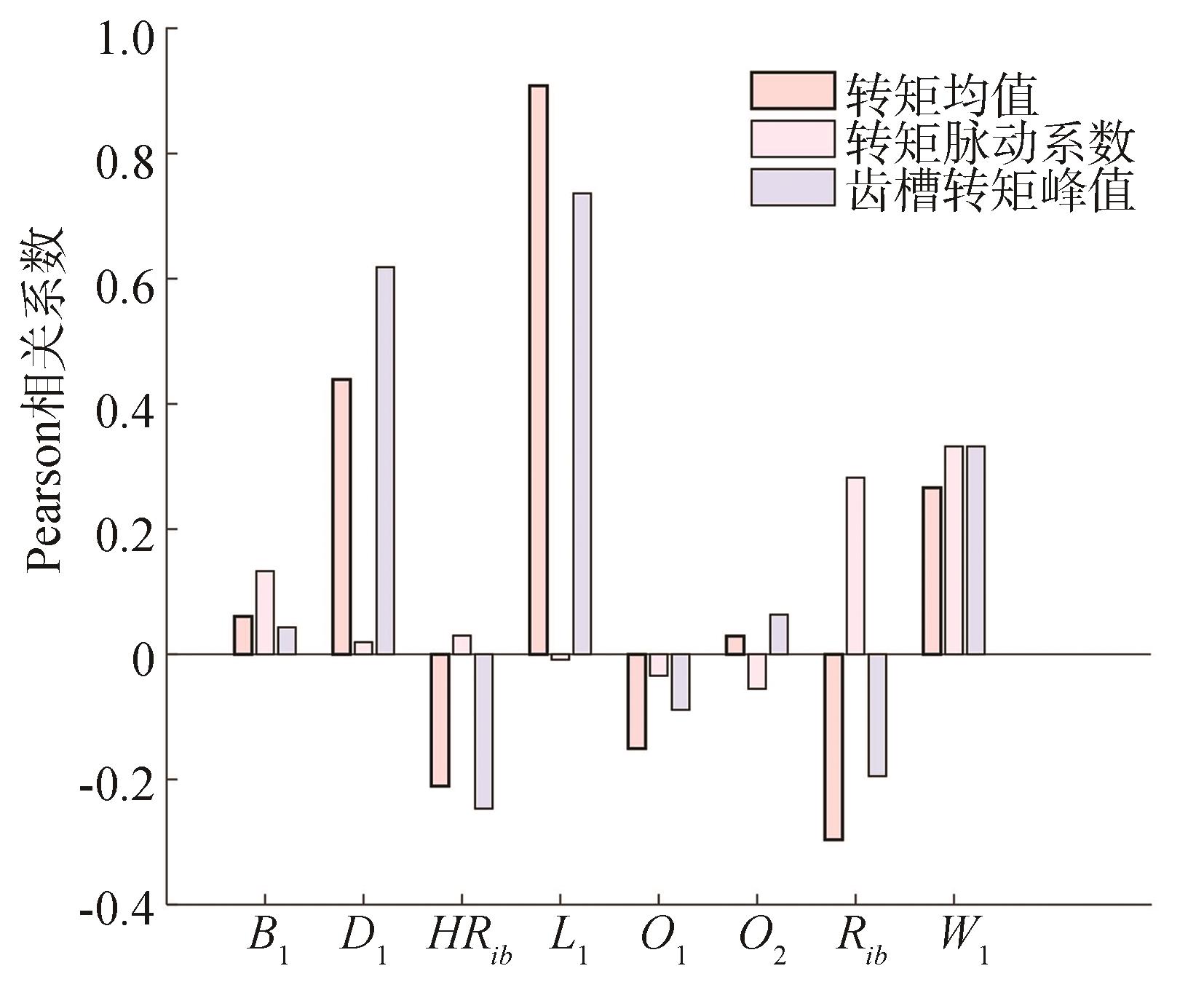

项目	B₁/mm	D₁/mm	HR_ib /mm	L₁/mm	O₁/mm	O₂/mm	R_ib /mm	W₁/mm
转矩均值	0.060 5	0.439 1	-0.210 6	0.908 2	-0.150 6	0.029 2	-0.296 1	0.265 9
转矩脉动系数	0.132 8	0.019 3	0.029 9	-0.008 6	-0.034 2	-0.055 2	0.282 2	0.332 1
齿槽转矩峰值	0.043 0	0.618 4	-0.246 6	0.736 3	-0.088 8	0.063 4	-0.194 8	0.332 1

转矩脉动系数/%	转矩均值/（N·m）	齿槽转矩峰值/（mN·m）
1.296	0.476	-13.137
1.645	3.255	42.349
2.030	0.317	-17.715
-2.015	3.169	13.086
-1.896	3.172	14.069
1.438	0.410	-15.378
-2.919	3.117	5.912

基于小样本WPRBF-MEVO车用电机转矩脉动优化抑制研究

Research on Optimization and Suppression of Torque Ripple of Vehicle Motor Based on Small Sample WPRBF-MEVO

RichHTML

PDF (PC)

赞

可视化

摘要/Abstract

引用本文

使用本文

图/表 27

参考文献 20

相关文章 15

Metrics

本文评价

推荐阅读 0

转矩脉动系数/%	转矩均值/（N·m）	齿槽转矩峰值/（mN·m）
4.518 019	3.261 304	68.717 7
1.823 714	3.011 497	40.774 87
1.869 061	3.019 563	41.351 2
3.592 545	3.183 229	60.086 25
3.592 545	3.183 229	60.086 25
6.600 118	3.392 11	90.791 81
6.590 538	3.399 91	91.008 48

[1]	杨瑞新,蔡英凤,廉玉波,陈龙,孙晓强. 时滞条件下商用车队分布式MPC多目标优化控制[J]. 汽车工程, 2025, 47(3): 418-429.
[2]	李琴,李壮,汤建明,王勇,张博远,贺德强. 分布式驱动电动汽车多目标转矩分配策略[J]. 汽车工程, 2025, 47(3): 489-498.
[3]	邱明明,李增援,孙艺铭,李季,赵韩. 高频大力值电磁作动器多目标参数分层优化方法研究[J]. 汽车工程, 2025, 47(3): 529-540.
[4]	宋健,刘长钊,王坤,李峥琪. 非稳态工况下开关磁阻电驱动系统机电耦合动力学研究[J]. 汽车工程, 2025, 47(2): 269-280.
[5]	陈吉清,张钰奇,兰凤崇,周云郊,王俊峰. 基于主动学习PC-Kriging模型的复杂结构可靠性分析方法[J]. 汽车工程, 2025, 47(2): 383-390.
[6]	李永超,赵禹,陈欢欢,王虎,张荣荣. 一种基于传递路径分析的车身钣金振动对车内噪声影响分析及控制方法[J]. 汽车工程, 2024, 46(9): 1715-1722.
[7]	刘长钊,王坤,宋健,范朔铭,陈祥龙. 开关磁阻电驱动系统机电控协同设计[J]. 汽车工程, 2024, 46(8): 1457-1468.
[8]	吴小珊,石晓辉,余晓霞,李旭,贾晋. 电驱动穿墙带载EMC试验系统设计及性能优化[J]. 汽车工程, 2024, 46(6): 1062-1074.
[9]	赵树恩,王盛,冷姚. 智能汽车轨迹跟踪多目标显式模型预测控制[J]. 汽车工程, 2024, 46(5): 784-794.
[10]	严磊,杨姝,亓昌. 冲压模具结构拓扑—尺寸联合优化设计方法[J]. 汽车工程, 2024, 46(12): 2181-2189.
[11]	罗耿,柴成鹏,祝召飞,陈轶嵩. 3D打印梯度随机蜂窝夹芯结构耐撞性研究与多目标优化设计[J]. 汽车工程, 2024, 46(11): 2110-2121.
[12]	高泽, 楚遵康, 石稼晟, 林滏, 饶卫雄, 余海燕. 基于图网络的汽车零部件应力场快速预测方法研究[J]. 汽车工程, 2024, 46(1): 170-178.
[13]	张鹏博, 陈仁祥, 邵毅明, 孙世政, 闫凯波. 纯电动汽车电驱动系统故障诊断研究进展[J]. 汽车工程, 2024, 46(1): 61-74.
[14]	熊萌,张栋,尤国建,孙添飞,盛凯,魏学哲. 电动汽车无线充电高效高利用率磁芯的多目标优化设计[J]. 汽车工程, 2023, 45(9): 1740-1752.
[15]	邹渊,孙文景,张旭东,温雅,曹万科,张兆龙. 面向时间敏感网络的车载以太网网络架构多目标优化[J]. 汽车工程, 2023, 45(5): 746-758.

性能指标	MEVO	gamultiobj
Spacing	0.346 7	0.736 3
Spread	0.466 5	0.163 9
