基于临界转角的分布式电驱动车辆AFS+DYC协同控制

doi:10.19562/j.chinasae.qcgc.2025.11.016

摘要/Abstract

摘要：

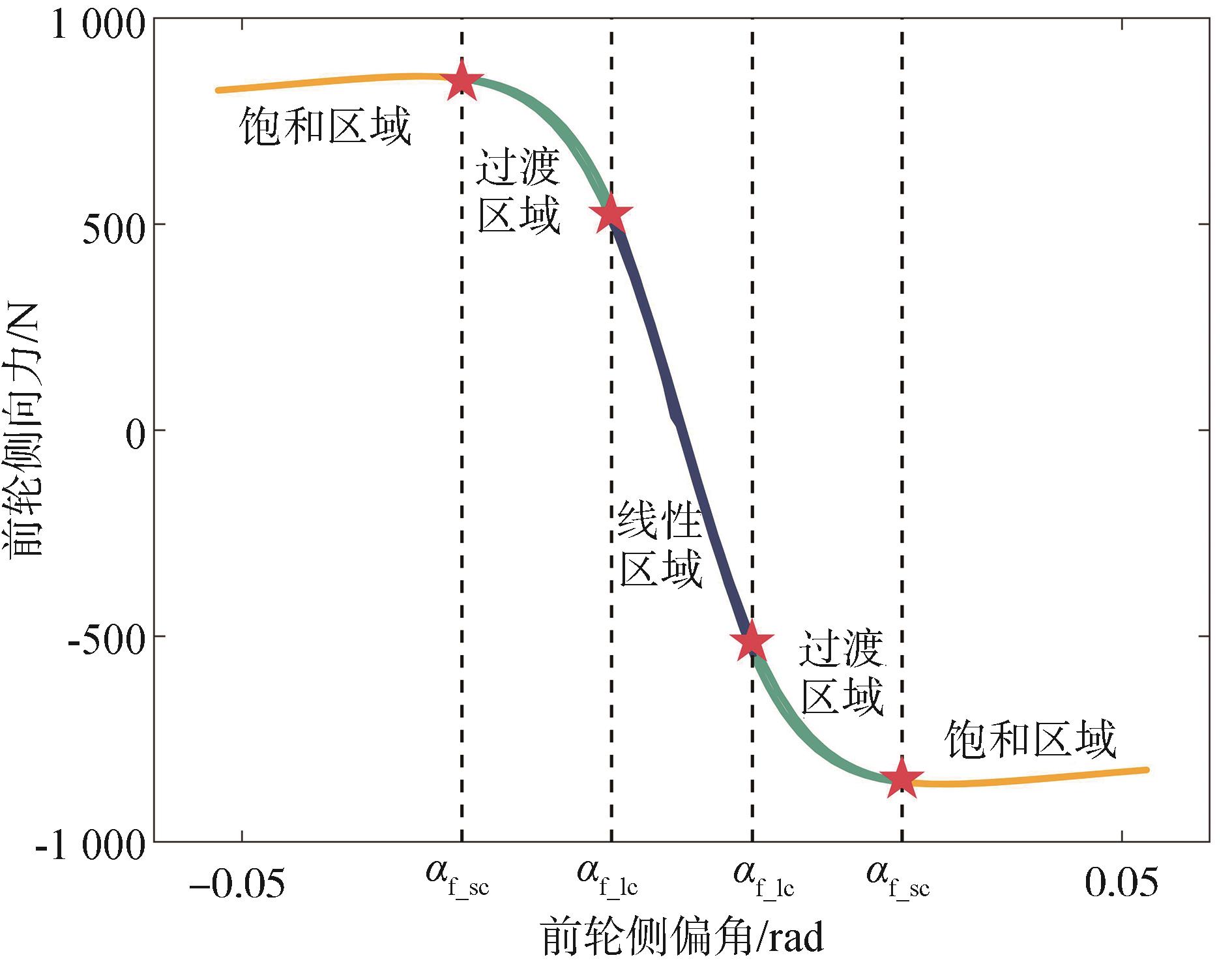

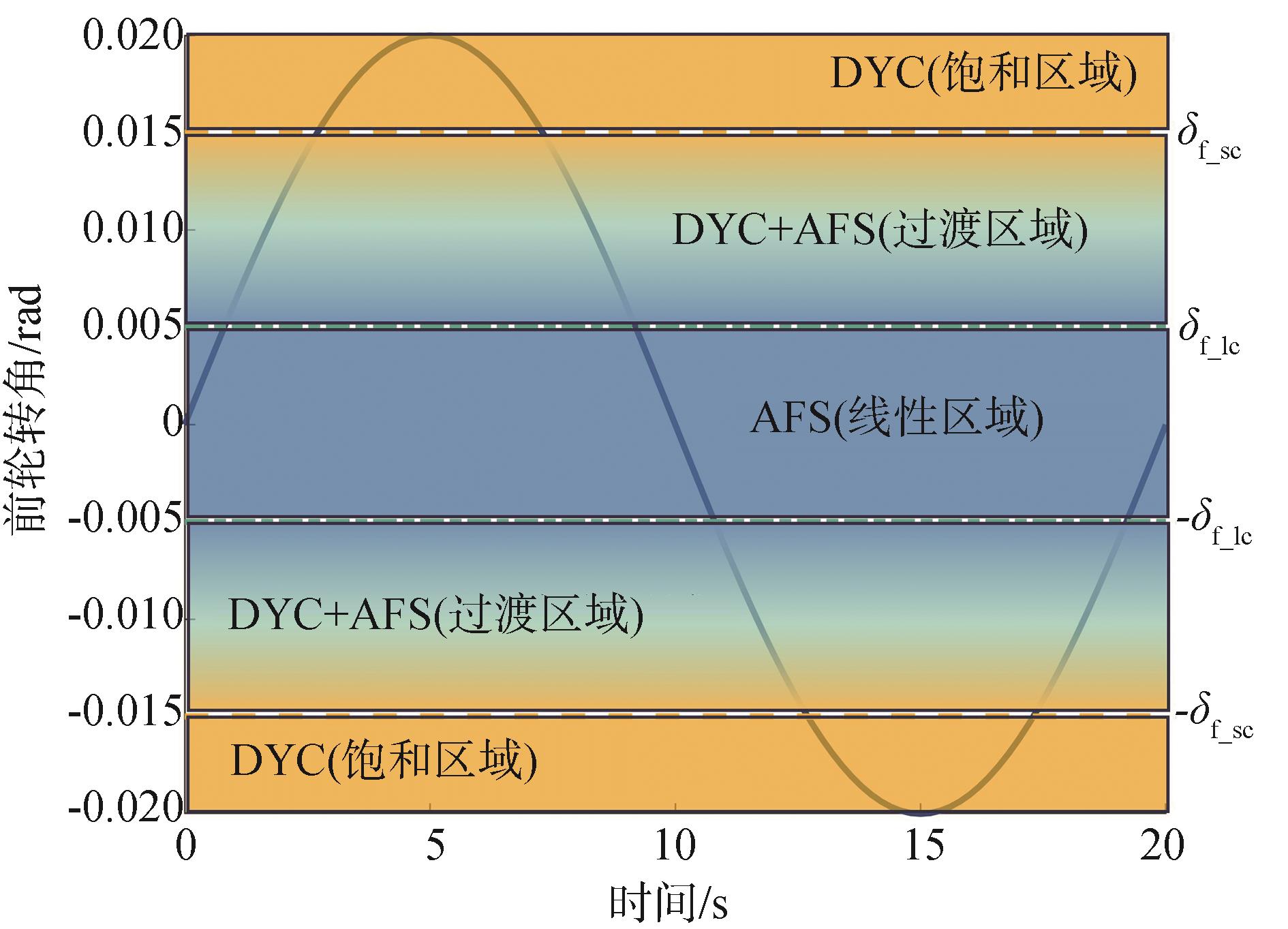

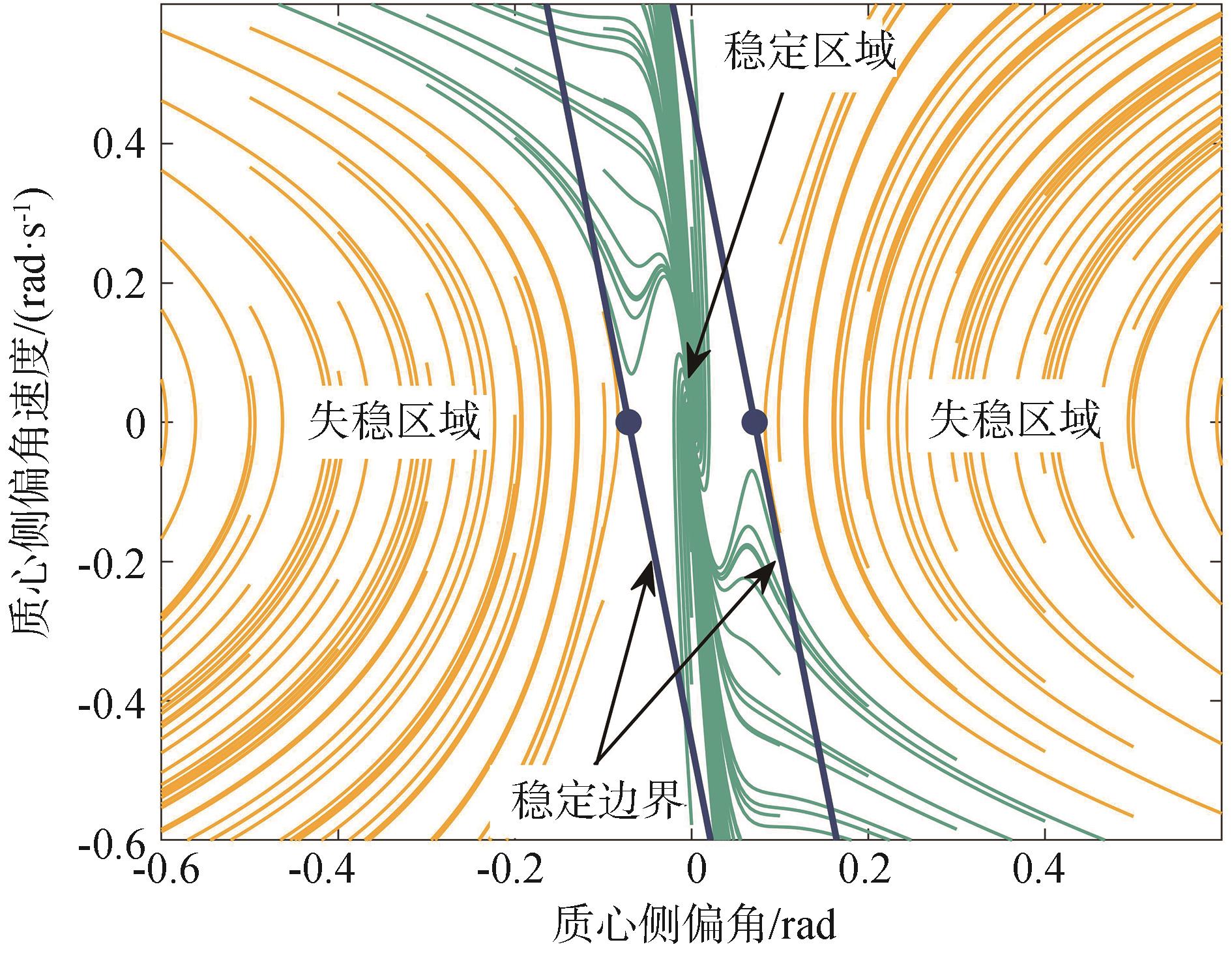

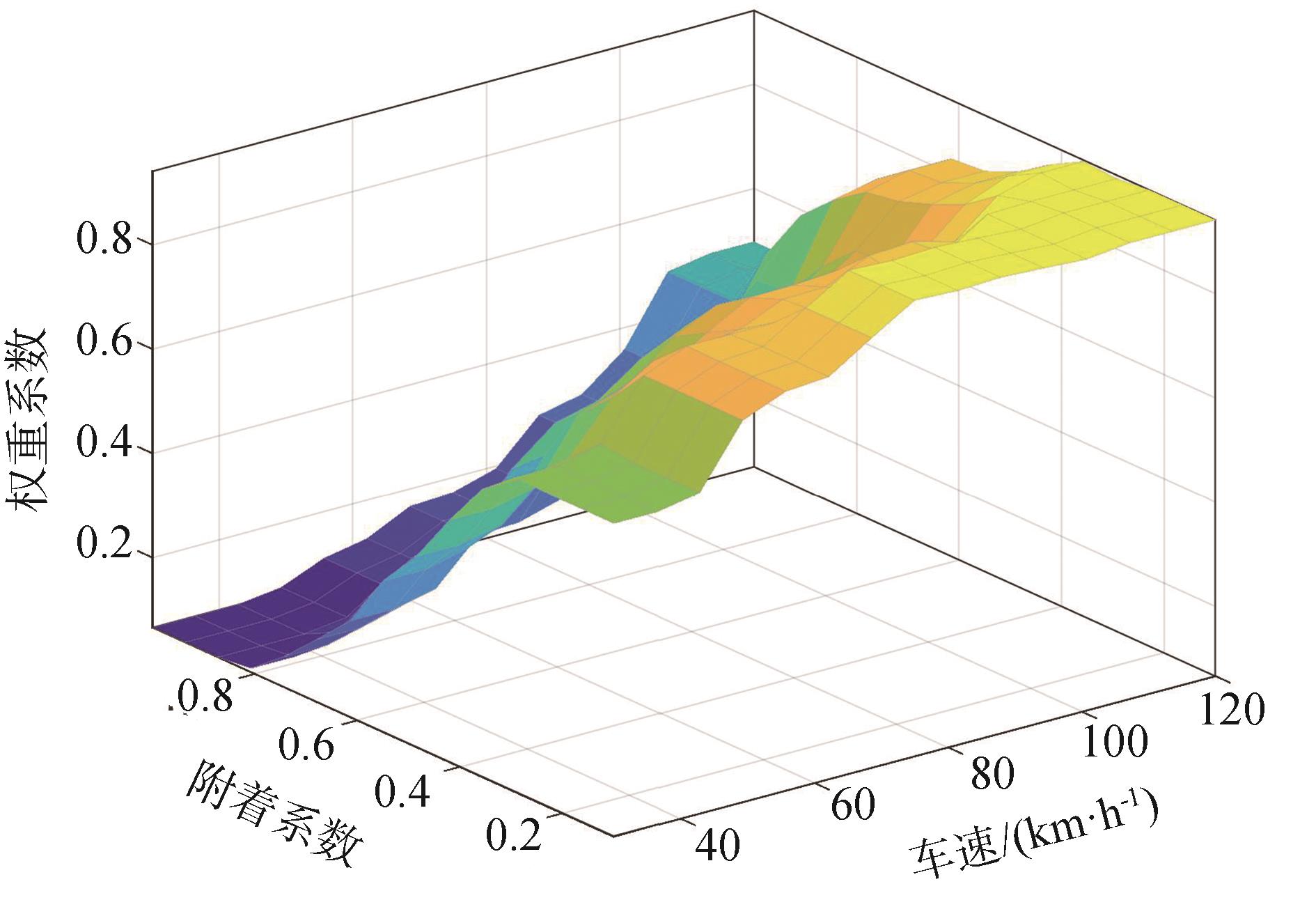

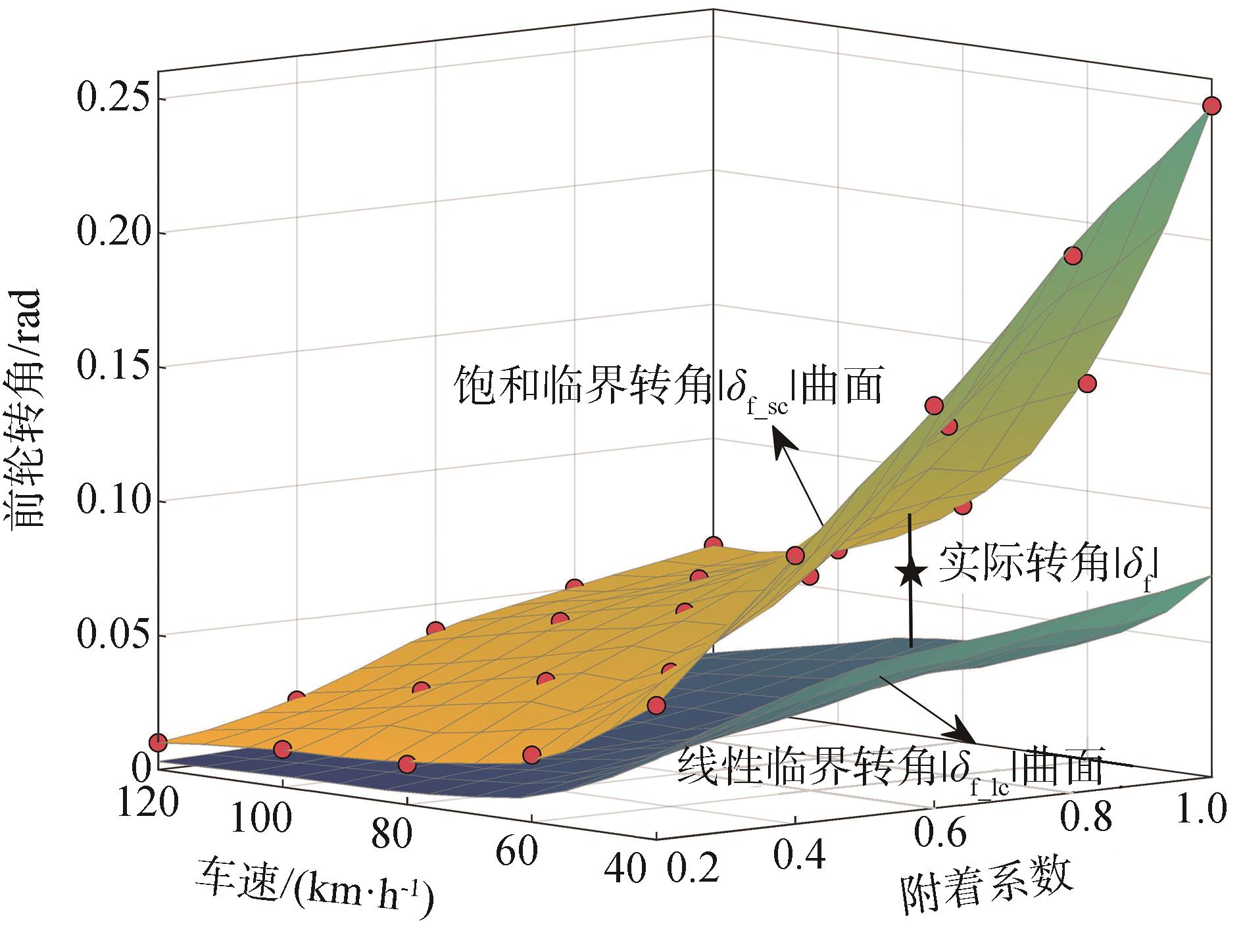

为了提高分布式电驱动车辆在极限工况下的操纵稳定性，本文设计了一种基于临界转角划分区域的主动前轮转向（AFS）和直接横摆力矩控制（DYC）协同控制系统。首先，提出了一种基于临界转角阈值的轮胎状态区域判定方法，将轮胎状态区域划分为线性区域、过渡区域和饱和区域；然后在此基础上分区域分别建立了AFS和DYC控制器，并基于“线性距离系数”实现两种控制器自适应协同控制；接着根据车辆状态所处相平面区域来分配各轮转矩；最后，基于MATLAB/Simulink 和CarSim 联合仿真平台，在蛇行工况和双移线工况下开展了实验验证。结果表明，基于临界转角的判定方法能够准确识别轮胎状态区域，解决了实车中轮胎状态难以直接测量的问题，显著提升了控制器在未知轮胎参数或复杂工况下的适用性，在此基础上所设计的协同控制系统能够有效弥补单一控制器的不足，显著提高了车辆的操纵稳定性，具有一定的工程应用价值。

关键词: 分布式电驱动车辆, 主动前轮转向, 直接横摆力矩控制, 协同控制

Abstract:

In order to improve the maneuvering stability of distributed electric drive vehicles under extreme operating conditions， a cooperative control system of active front wheel steering （AFS） and direct yaw moment control （DYC） based on the critical turning angle divided regions is designed in this paper. Firstly， a method of determining the tire state region based on the critical angle threshold is proposed， and the tire state region is divided into linear region， transition region and saturation region. Then on this basis， the AFS and DYC controller is respectively established， and the adaptive cooperative control of the two controllers is realized based on the “linear distance coefficient”. Then， the torque of each wheel is assigned according to the phase plane region of the vehicle state. Finally， based on the joint simulation platform of MATLAB/Simulink and CarSim， experimental validation is carried out under serpentine and double-shift conditions. The results show that the critical angle determination method can accurately identify the tire state region， solve the problem of difficult direct measurement of the tire state in the real vehicle， and significantly improve the applicability of the controller in the unknown tire parameters or complex working conditions. The collaborative control system designed on the basis of this system can effectively make up for the shortcomings of a single controller， significantly improve the stability of the vehicle's handling， and has certain engineering application value.

Key words: distributed electric drive vehicles, active front-wheel steering, direct yaw moment control, coordinated control

夏旭,任国全,张众杰,王瑞萱,潘世举,李子先. 基于临界转角的分布式电驱动车辆AFS+DYC协同控制[J]. 汽车工程, 2025, 47(11): 2224-2237.

Xu Xia,Guoquan Ren,Zhongjie Zhang,Ruixuan Wang,Shiju Pan,Zixian Li. Coordinated Control of AFS and DYC for Distributed Electric Drive Vehicles Based on Critical Turning Angle[J]. Automotive Engineering, 2025, 47(11): 2224-2237.

图/表 19

图1

图2

图3

图 4

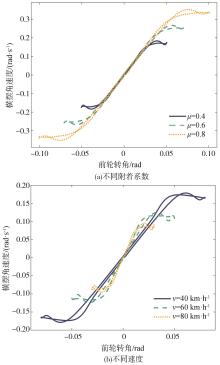

图5

图6

图7

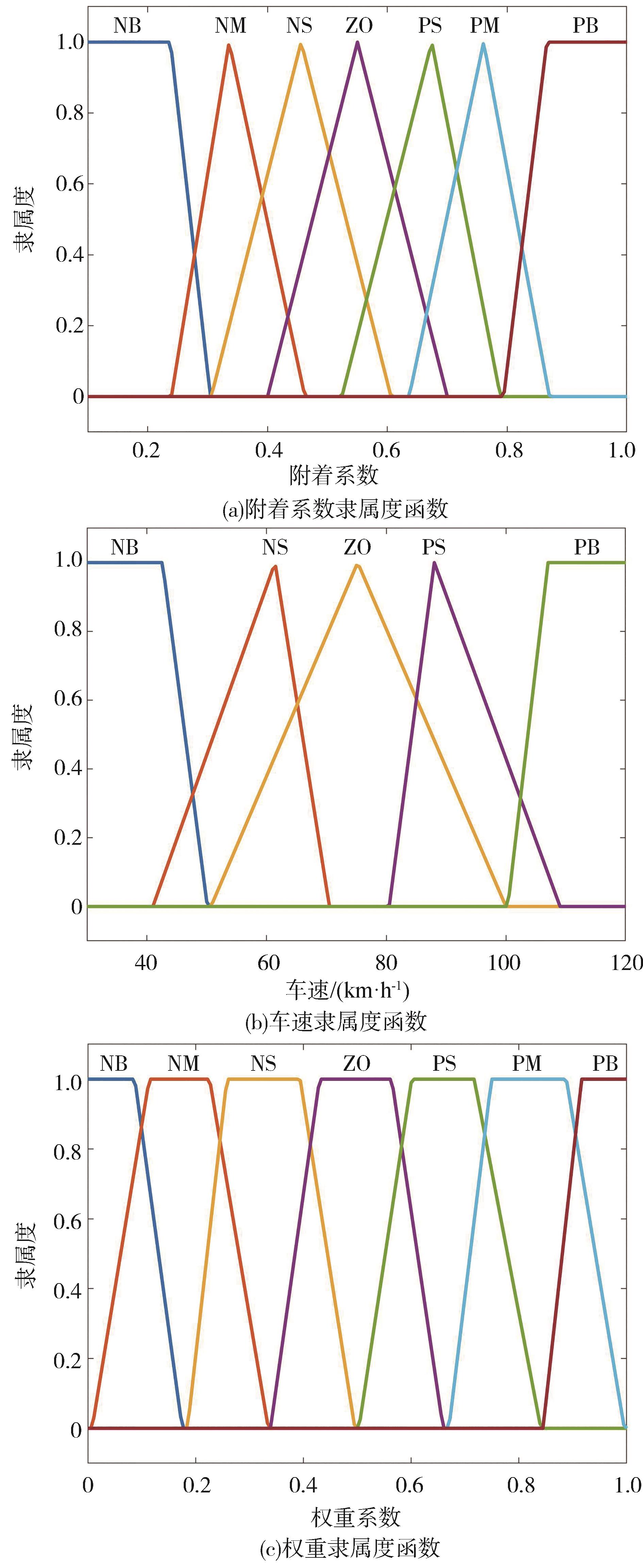

图8

表1

图9

图10

图11

表2

图12

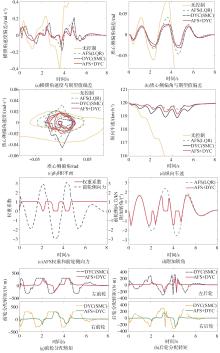

图13

表3

表4

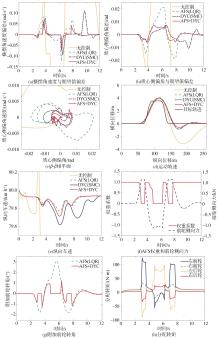

图14

图15

参考文献 16

[1]	李绍松，郭孔辉，仇韬，等.极限工况下主动前轮转向车辆稳定性控制［J］.汽车工程，2020，42（2）：191-198.
	LI S S， GUO K H， QIU T， et al. Stability control of active front steering vehicles under extreme conditions ［J］. Automotive Engineering， 2020， 42（2）： 191-198.
[2]	TERMOUS H， SHRAIM H， TALJ R， et al. Coordinated control strategies for active steering， differential braking and active suspension for vehicle stability， handling and safety improvement［J］. Vehicle System Dynamics， 2019， 57（10）： 1494-1529.
[3]	WANG J， LUO Z， WANG Y， et al. Coordination control of differential drive assist steering and vehicle stability control for four-wheel-independent-drive EV［J］. IEEE Transactions on Vehicular Technology， 2018， 67（12）： 11453-11467.
[4]	柳江，陈朋，李道飞.基于相平面方法的车辆稳定性控制［J］.工程设计学报，2016，23（5）：409-416.
	LIU J， CHEN P， LI D F. Vehicle stability control based on phase plane method ［J］. Journal of Engineering Design， 2016， 23（5）： 409-416.
[5]	MOUSAVINEJAD E， HAN Q L， YANG F， et al. Integrated control of ground vehicles dynamics via advanced terminal sliding mode control［J］. Vehicle System Dynamics， 2017， 55（2）： 268-294.
[6]	ZHU S， LU J， ZHU L， et al. Coordinated control of differential drive-assist steering and direct yaw moment control for distributed-drive electric vehicles［J］. Electronics， 2024， 13（18）： 3711-3736.
[7]	康宇航，李韶华，杨泽坤. 基于相空间三维动态稳定域的重型车辆稳定性控制策略研究［J］. 汽车工程， 2023， 45 （4）： 637-646， 597.
	KANG Y H， LI S H， YANG Z K. Research on stability control strategy of heavy-duty vehicles based on three-dimensional dynamic stability region in phase space ［J］. Automotive Engineering， 2023， 45（4）： 637-646， 597.
[8]	HU J， HU Z， FU C， et al. Integrated control of AFS and DYC for in-wheel-motor electric vehicles based on operation region division［J］. International Journal of Vehicle Design， 2019， 79（4）： 221-247.
[9]	桑楠，刘润乔，赵万忠.汽车主动前轮转向与直接横摆力矩协调控制［J］.南京理工大学学报，2018，42（6）：655-661.
	SANG N， LIU R Q， ZHAO W Z. Coordinated control of active front steering and direct yaw moment for vehicles ［J］. Journal of Nanjing University of Science and Technology， 2018， 42（6）： 655-661.
[10]	蔡立春，廖自力，李嘉麒，等.8×8分布式电驱动装甲车辆稳定性直接横摆力矩与转矩矢量控制［J］.兵工学报，2021，42（10）：2196-2205.
	CAI L C， LIAO Z L， LI J Q， et al. Direct yaw moment and torque vectoring control for stability of 8×8 distributed electric drive armored vehicles ［J］. Acta Armamentarii， 2021， 42（10）： 2196-2205.
[11]	李子先，潘世举，徐友春. 8轮分布式电驱动车辆AFS和DYC协同控制［J］. 汽车工程， 2023， 45 （3）： 409-420.
	LI Z X， PAN S J， XU Y C. Cooperative control of AFS and DYC for 8-wheel distributed electric drive vehicles ［J］. Automotive Engineering， 2023， 45（3）： 409-420.
[12]	DENG Z， ZHANG Y， ZHAO S. Distributed intelligent vehicle path tracking and stability cooperative control［J］. World Electric Vehicle Journal， 2024， 15（3）： 89-109.
[13]	夏长高，李亚洲.分布式驱动车辆直接横摆力矩与转向控制［J］.重庆理工大学学报（自然科学），2024，38（4）：31-38.
	XIA C G， LI Y Z. Direct yaw moment and steering control for distributed drive vehicles ［J］. Journal of Chongqing University of Technology （Natural Science）， 2024， 38（4）： 31-38.
[14]	WU X， ZHOU B， WEN G， et al. Intervention criterion and control research for active front steering with consideration of road adhesion［J］. Vehicle System Dynamics， 2018， 56（4）： 553-578.
[15]	张海川，王姝，赵轩，等. 轮毂电机驱动电动车辆4WS和DYC协调控制［J］. 汽车工程， 2024， 46 （10）： 1766-1779.
	ZHANG H C， WANG S， ZHAO X， et al. Coordinated control of 4WS and DYC for in-wheel motor drive electric vehicles ［J］. Automotive Engineering， 2024， 46（10）： 1766-1779.
[16]	付翔，杨凤举，黄斌，等.主动后轮转向四轮独立驱动车辆的协调控制［J］.江苏大学学报（自然科学版），2021，42（5）：497-505.
	FU X， YANG F J， HUANG B， et al. Coordinated control of active rear steering and four-wheel independent drive vehicles ［J］. Journal of Jiangsu University （Natural Science Edition）， 2021， 42（5）： 497-505.

μ	u
μ	NB	NS	ZO	PS	PB
NB	PS	PM	PB	PB	PB
NM	PS	PM	PM	PB	PB
NS	Z0	PS	PM	PM	PB
ZO	NS	ZO	PS	PS	PM
PS	NM	NS	ZO	PS	PM
PM	NB	NM	NS	ZO	PS
PB	NB	NB	NM	NS	ZO

参数	数值	单位
整车质量	1 270	kg
轮距	1.675	m
质心至前轴距离	1.015	m
质心至后轴距离	1.895	m
轮胎半径	0.334	m
绕 z 轴转动惯量	1 536.7	kg·?m²
电机峰值转矩	350	N·m

控制系统	横摆角速度偏差/（rad·s^-1）		质心侧偏角偏差/rad
控制系统	最大值	均方根	最大值	均方根
AFS	0.150	0.059 5	0.045 8	0.020 7
DYC	0.211 3	0.062 9	0.030 5	0.015 6
AFS+DYC	0.118 1	0.041 0	0.028 3	0.015 1

控制系统	横摆角速度偏差/（rad·s^-1）		质心侧偏角偏差/rad
控制系统	最大值	均方根	最大值	均方根
AFS	0.125 1	0.025 8	0.021 1	0.008 8
DYC	0.110 7	0.027 3	0.010 7	0.003 9
AFS+DYC	0.074 4	0.013 3	0.007 3	0.003 2
