用户数据下电动汽车驱-制动载荷特性研究

doi:10.19562/j.chinasae.qcgc.2025.11.018

摘要/Abstract

摘要：

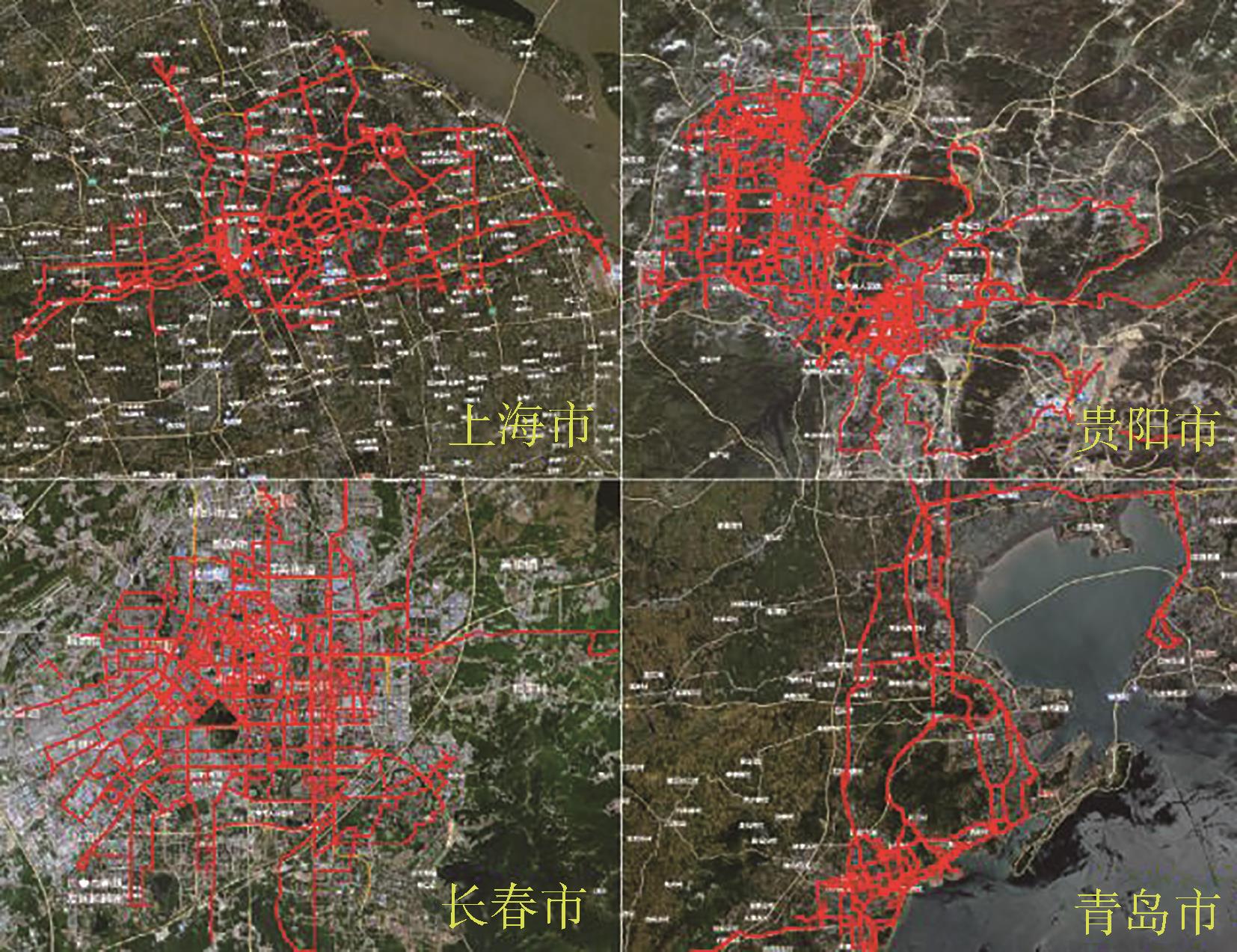

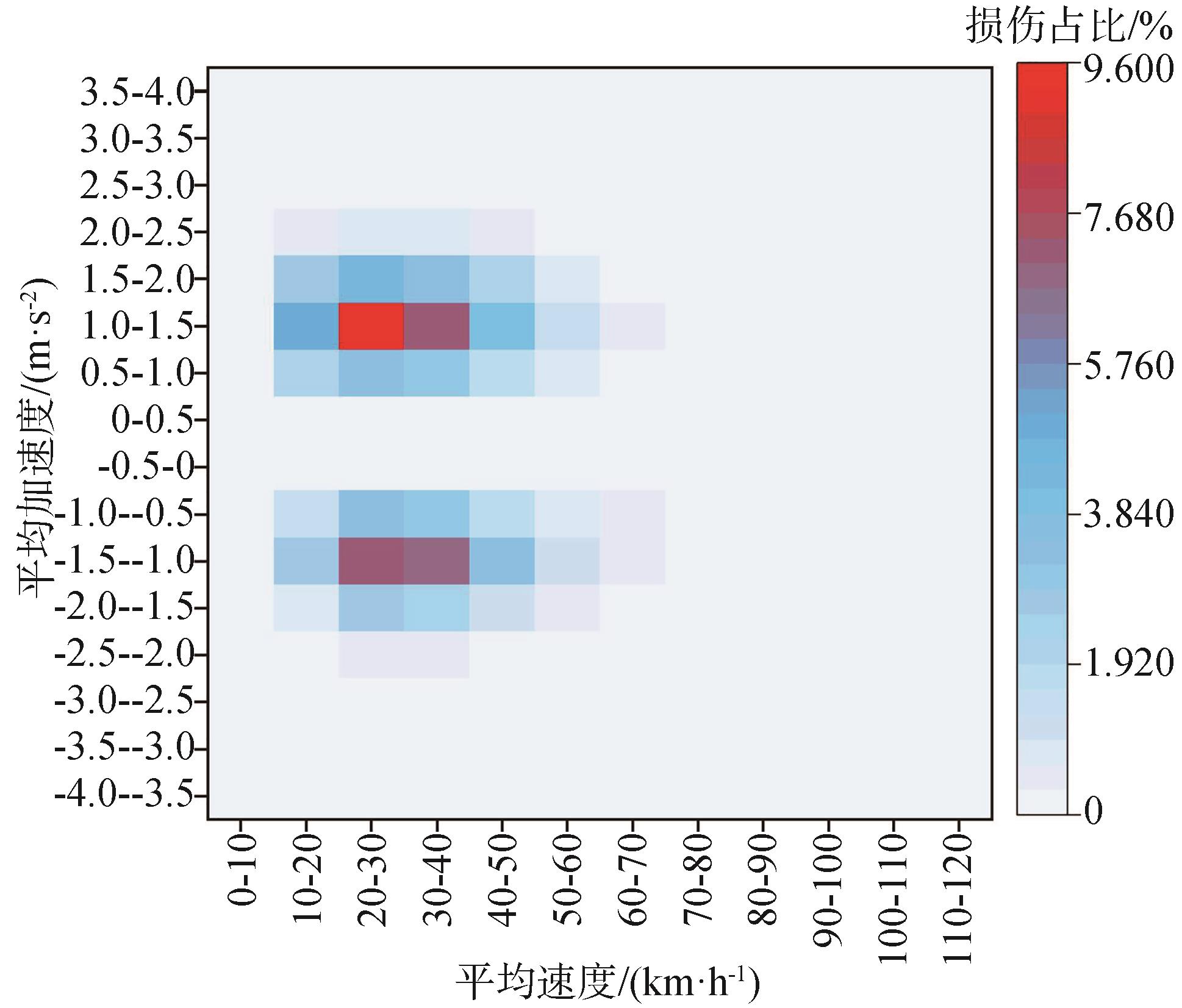

基于用户运行数据的电动汽车驱-制动载荷特性研究是电驱动系统可靠性正向设计的重要基础。本文通过融合车联网大数据与车辆纵向动力学建模，系统研究了电动汽车典型工况特征、用户行为差异及用户目标与规范标准差异。首先，基于7个地域累计100万km的实车运行数据，构建了车辆纵向动力学模型并验证其有效性，实现了用户运行数据向驱-制动载荷的转化。其次，开展了不同工况下的运行时间、里程与加速度特征分析，结果表明，中低速频繁变速工况是关键部件损伤的重要影响因素。最后，比较分析各地域用户使用差异，构建适应中国道路条件的用户目标，并与现有标准对比，发现中低载荷区间频次存在显著差异。研究成果可为电驱动系统的可靠性正向设计与验证标准制定提供数据支持与方法参考。

关键词: 用户大数据, 电驱动系统, 工况特征, 可靠性

Abstract:

The study of drive-brake load characteristics of electric vehicles based on user operation data is an important foundation for the reliability-oriented design of electric drive systems. In this paper， by integrating telematics big data with vehicle longitudinal dynamics modeling， typical driving condition characteristics， user behavior differences， and the gap between user targets and existing standards are systematically investigated. Firstly， a longitudinal dynamics model is developed and validated using over one million kilometers of real-world driving data from seven regions， enabling the transformation of user operation data into drive-brake loads. Secondly， an analysis of operating time， mileage， and acceleration characteristics under different driving conditions is conducted. The results show that frequent speed variations under low to medium speeds are key factors contributing to damage in critical components. Lastly， regional differences in user behavior are compared， and a user target profile suited to Chinese road conditions is constructed. A further comparison with existing standards reveals significant discrepancies in load frequency within the low-to-medium load range. The research results can provide data support and methodological references for the reliability-oriented design and validation standard development of electric drive systems.

Key words: user big data, electric drive system, working condition characteristics, reliability

赵礼辉,沈少杰,翁硕,陈德胜,张东东. 用户数据下电动汽车驱-制动载荷特性研究[J]. 汽车工程, 2025, 47(11): 2250-2264.

Lihui Zhao,Shaojie Shen,Shuo Weng,Desheng Chen,Dongdong Zhang. Research on the Drive-Brake Load Characteristics of Electric Vehicles Under User Data[J]. Automotive Engineering, 2025, 47(11): 2250-2264.

图/表 38

图1

图2

图3

图4

图5

图6

表1

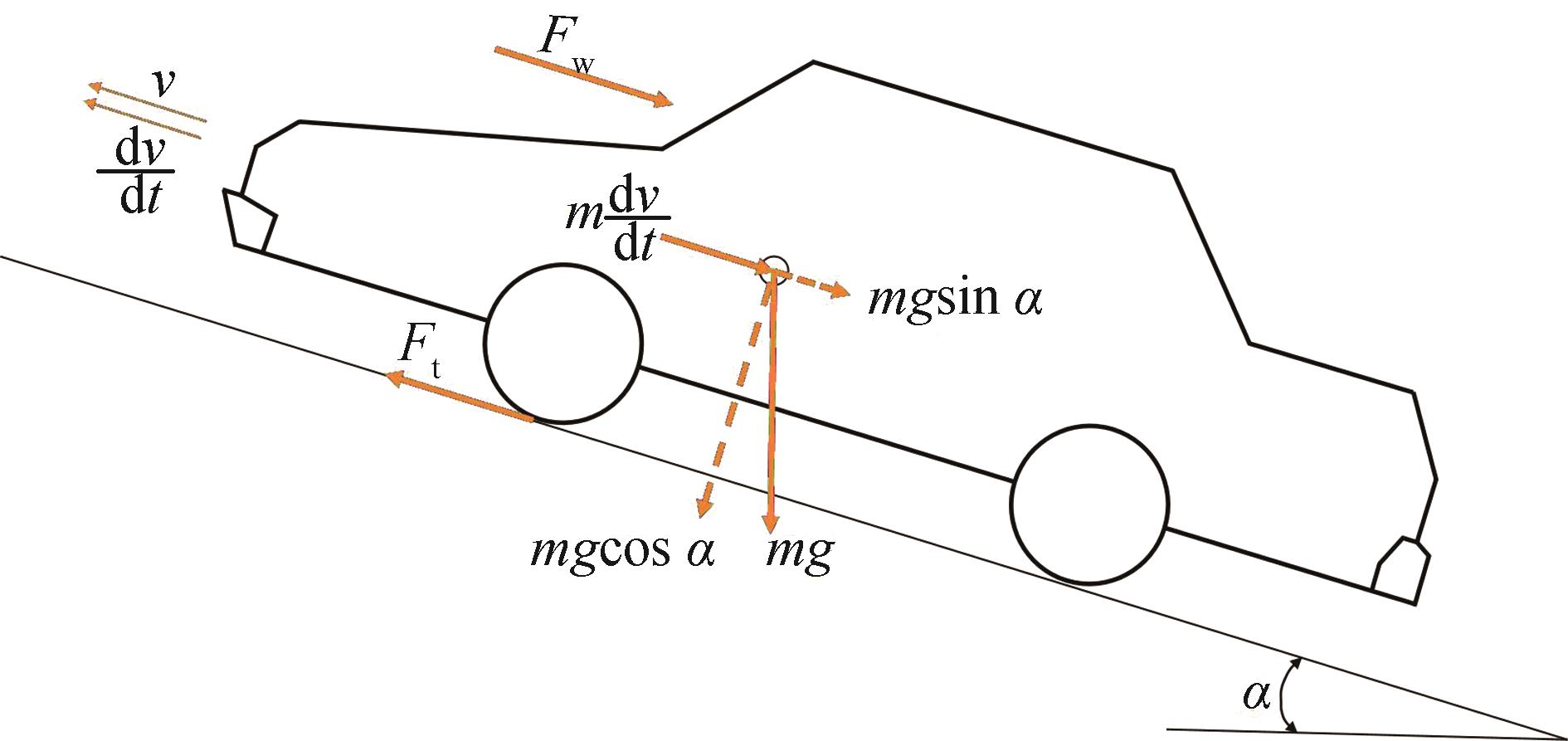

动力学模型参数"

参数	数值
整车质量 m/kg	2 600
轮胎半径 r/m	0.36
滚动阻力系数f₀、f₁、f₄	0.015 0.001 5 0.000 2
坡度角 $α$ /（°）	0
空气阻力系数C_D	0.24
迎风面积A/m ²	2.5
传动效率η	0.95
总传动比i_g	10

表1

图7

图8

图9

图10

表2

表3

图11

图12

图13

图14

图15

图16

图17

图18

图19

图20

图21

图22

图23

图24

图25

图26

图27

图28

图29

图30

图31

图32

图33

图34

图35

参考文献 11

[1]	SASIDHARAN S， ISHA T B. Reliability analysis in an electricaldrive system［J］.Indian Journal of Science and Technology， 2016，48（9）：1-4．
[2]	李文礼，石晓辉，柯坚，等.关联用户的汽车传动系载荷谱室内台架试验编制方法［J］.机械工程学报，2014，50（20）：143-150.
	LI W L， SHI X H， KE J， et al. Weave method study of cu-stomer correlated load spectrum for driveline durability indoor test［J］. Journal of Mechanical Engineering，2014，50（20）：143-150.
[3]	赵礼辉，刘斌，井清，等. 轻型商用车全寿命周期目标里程与运行工况研究［J］.汽车工程，2018，40（3）： 342-348.
	ZHAO L H， LIU B， JING Q， et al. A research on target mileage and operation conditions in total life cycle for light commercial vehicles［J］.Automotive Engineering，2018，40（3）： 342-348.
[4]	ZHANG J， WANG Z P， LIU P， et al. Driving cycles construction for electric vehicles considering road environment：a case study in Beijing［J］. Applied Energy，2019，253：11-35.
[5]	赵礼辉，李佳欣，井清，等. 关联用户的汽车试验场耐久性评价路况循环确定方法研究［J］. 汽车工程， 2020， 42（1）： 127-133.
	ZHAO L H， LI J X， JING Q， et al. Research on determinin-g method of road condition cycle for durability evaluation of automotive proving ground based on associated users［J］.Automotive Engineering，2020，42（1）： 127-133.
[6]	赵礼辉，王震，冯金芝，等. 基于用户大数据的电动汽车驱动系统可靠性试验循环工况构建方法［J］. 机械工程学报，2021，57（14）： 129-140.
	ZHAO L H， WANG Z， FENG J Z， et al. Construction method for reliability test driving cycle of electric vehicle drive system based on users' big data［J］.Journal of Mechanical Engineering，2021，57（14）： 129-140.
[7]	周卫琪，齐翔. 基于多传感器信息融合的汽车行驶状态估计［J］. 汽车工程，2019，41（1）： 7-13，20.
	ZHOU W Q， QI X. State estimation of vehicle based on multi-sensors information fusion［J］.Automotive Engineering， 2019，41（1）： 7-13，20.
[8]	陈勇，郑大伟，雷勇敢，等. 纯电动汽车模糊控制经济性换挡策略研究［J］. 机械设计与制造， 2024（5）： 88-91.
	CHEN Y， ZHENG D W， LEI Y G， et al. Research on powertrain system matching and optimization of a certain type of electric vehicle［J］. Chinese Journal of Construction Machinery， 2024（5）： 88-91.
[9]	林程，梁晟，宫新乐，等. 面向极限工况的分布式驱动电动汽车动力学集成控制方法［J］. 汽车工程， 2022， 44（9）： 1372-1385.
	LING C， LIANG S， GONG X L， et al. Integrated dynamic control strategy for extreme maneuvers of 4WIDEVs［J］. Automotive Engineering， 2022， 44（9）： 1372-1385.
[10]	杨年炯，宋英杰，肖旺. 某型纯电动汽车动力系统匹配及优化研究［J］. 中国工程机械学报， 2023， 21（6）： 557-561，567.
	YANG N J， SONG Y J， XIAO W. Research on powertrain system matching and optimization of a certain type of electric vehicle［J］. Chinese Journal of Construction Machinery， 2023， 21（6）： 557-561，567.
[11]	王金. 车用电机控制器寿命评估与寿命提升研究［D］. 重庆：重庆大学，2021.
	WANG J. Research on lifetime assessment and lifetime improvement of vehicle motor controller［D］.Chongqing：Chongqing University，2021.

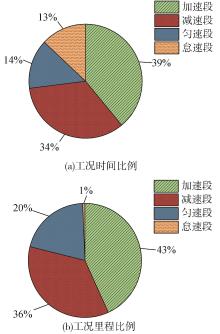

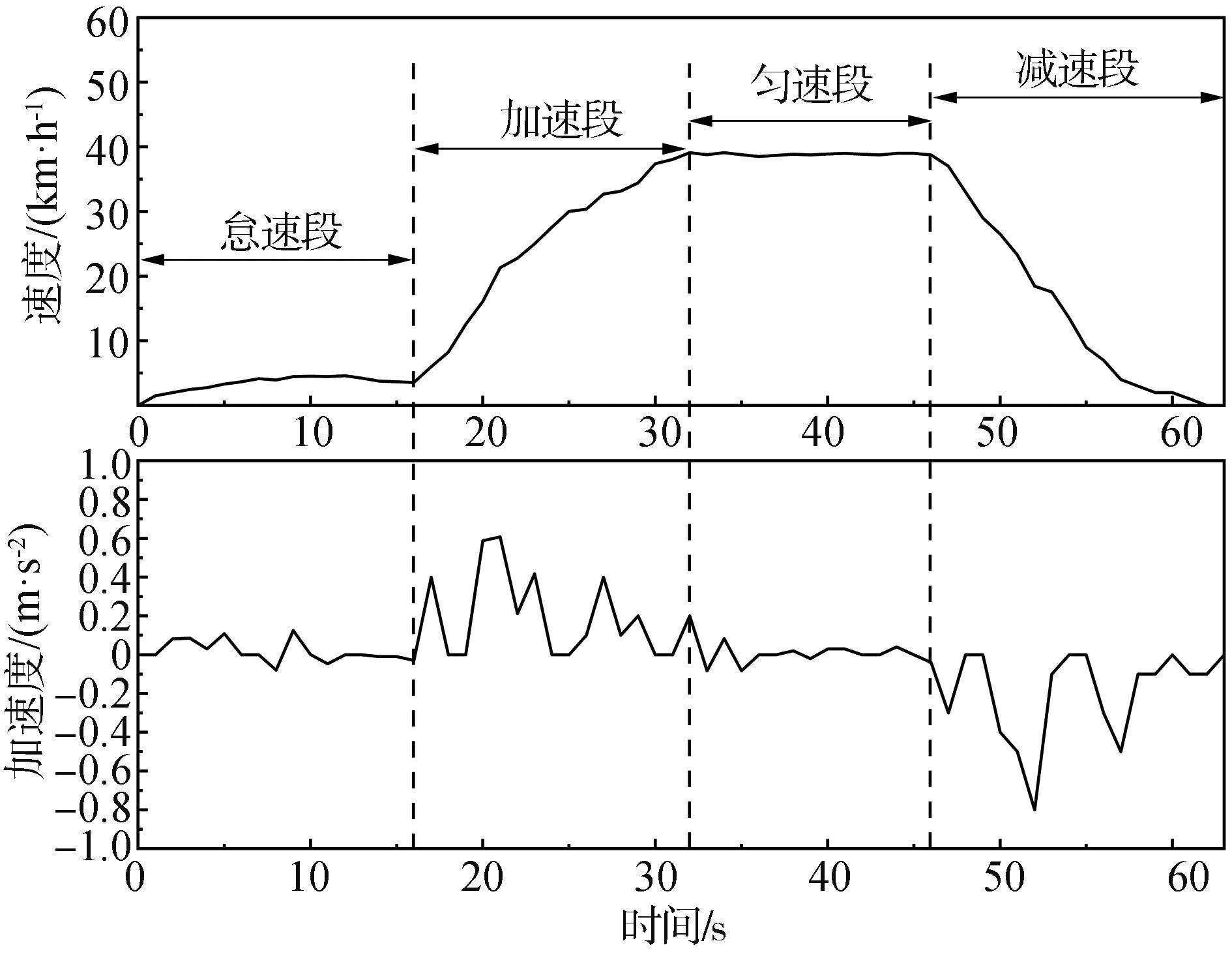

运行片段	速度/（km·h ^-¹）	加速度/（m·s ^-²）
加速段	v>5	a > 0.15
减速段	v>5	a < -0.15
匀速段	v>5	-0.15≤a≤0.15
怠速段	v≤5	-0.15≤a≤0.15
