微正压氮气抑制大容量磷酸铁锂电池包热失控实验研究

doi:10.19562/j.chinasae.qcgc.2025.06.009

摘要/Abstract

摘要：

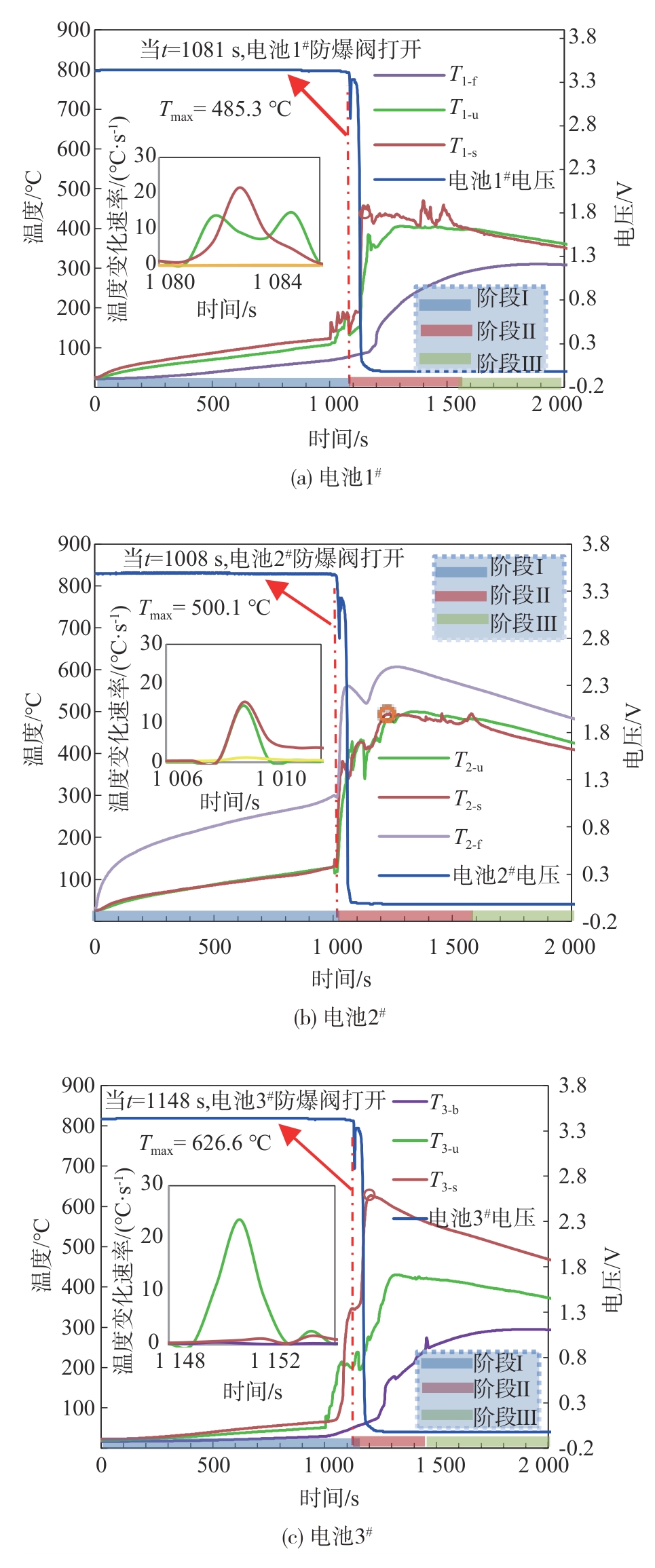

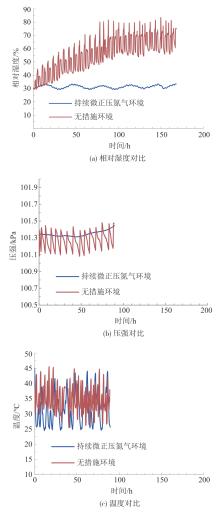

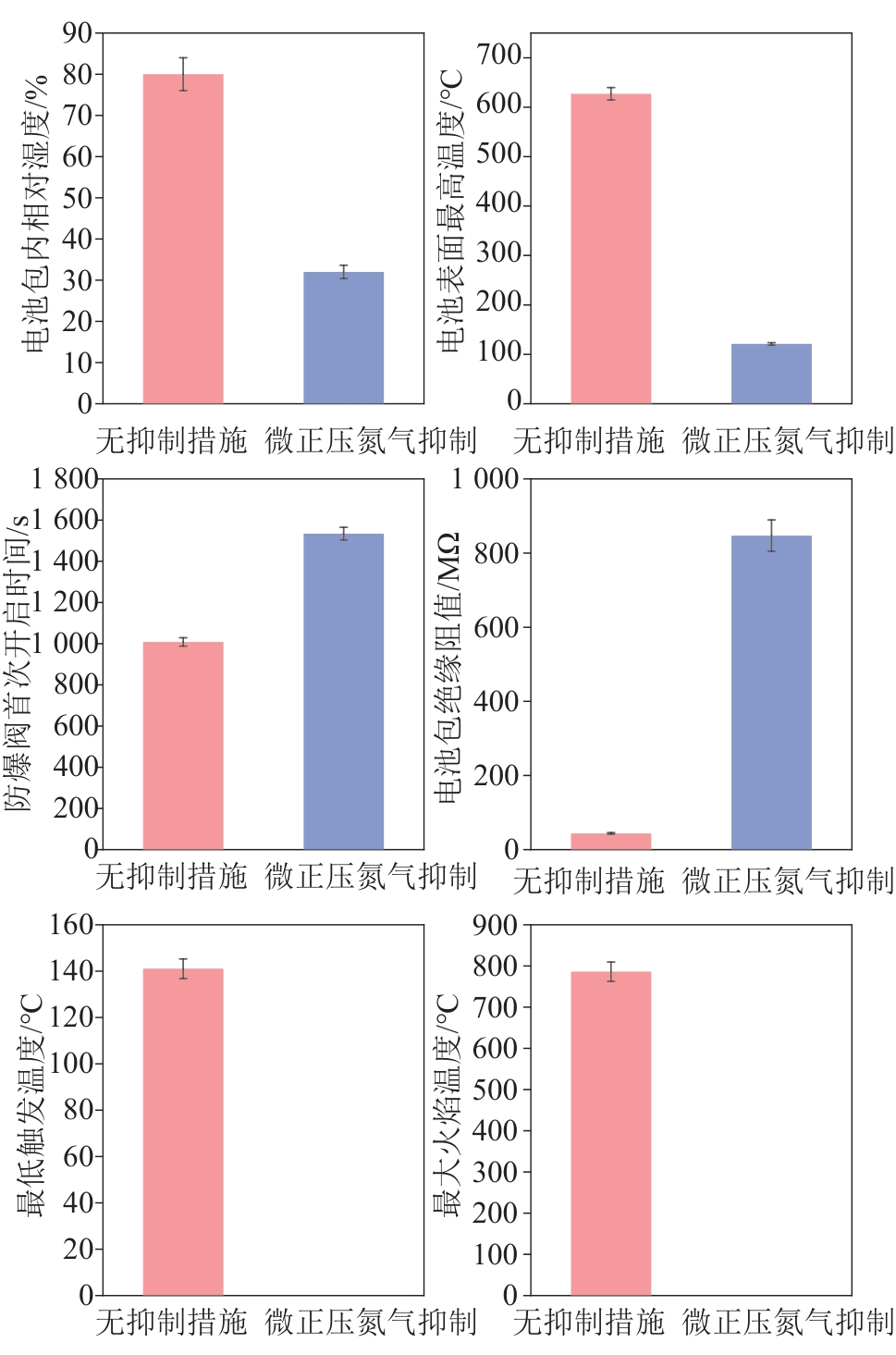

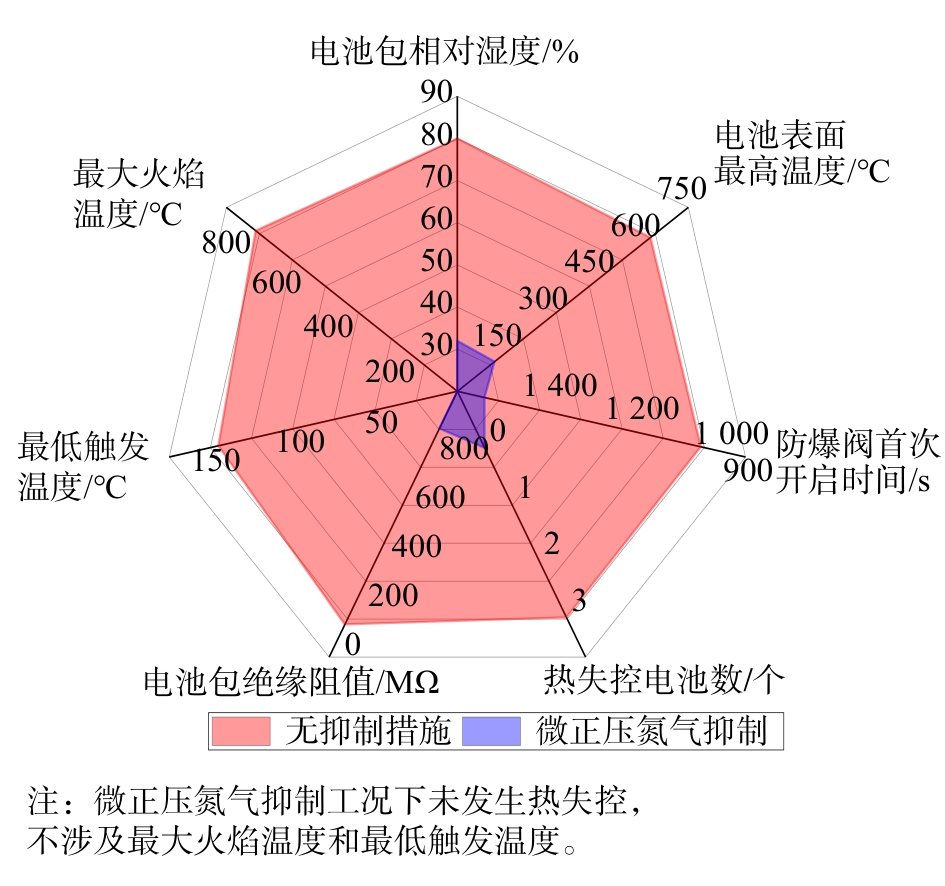

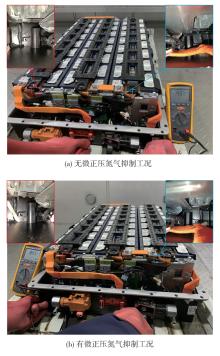

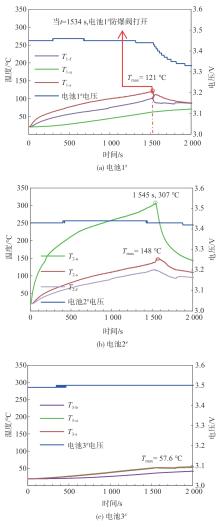

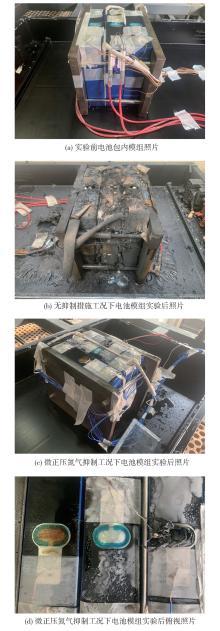

磷酸铁锂电池具有循环寿命长、安全性能高等优势，在商用电动汽车上得到广泛应用，但是，磷酸铁锂电池在使用过程中仍有可能发生热失控事故。为抑制磷酸铁锂电池包内火灾事故扩大，提出一种高效、易操作且成本低的磷酸铁锂电池包内热失控抑制技术，即在磷酸铁锂电池包内注入微正压氮气抑制电池热失控。通过开展有无微正压氮气抑制电池包内电池模组热失控实验和电池包内凝露实验，系统地分析了微正压氮气抑制电池包热失控的效果和可行性。实验结果表明：（1）无抑制措施工况下，电池模组在140 s内全部热失控，电池持续燃烧413 s，电池表面最高温度为627.6 ℃，电池包的绝缘阻值为43.7 MΩ，降低了95%，电池包内相对湿度增加约200%。（2）在微正压氮气抑制工况下，电池模组仅有一个电池防爆阀打开，且开阀时间比无抑制措施迟526 s，电池表面最高温度为148 ℃，综合判断电池模组没有发生热失控；微正压氮气条件下，电池包内无凝露，并有效抑制了电池包的呼吸效应，降低了电池包内发生绝缘短路等次生灾害的风险。本研究为大容量磷酸铁锂电池包的设计与安全防控技术提供了新的研究思路。

关键词: 磷酸铁锂电池包, 微正压, 氮气, 热失控

Abstract:

Lithium iron phosphate （LFP） battery features a long lifetime and high safety， which is widely used in electric commercial vehicles. However， thermal runaway accidents may still occur during its use. To inhibit the expansion of fire in LFP battery packs， an efficient， easy-to-operate and low-cost internal thermal runaway suppression technology is proposed， that is， injecting micro-positive pressure nitrogen into battery packs. The effect and feasibility of this technology are systematically analyzed by module thermal runaway tests of packs with/without micro-positive pressure nitrogen and the condensation test in the pack. The test results show that：（1） Under the condition of no suppression measures， the thermal runaway of all modules occurs within 140 s， and the battery burns continuously for 413 s， with a maximum surface temperature of 627.6 °C. The insulation resistance of the battery pack is 43.7 MΩ， reduced by 95%， and the internal relative humidity increasing by about 200%. （2） Under the condition of micro-positive pressure nitrogen suppression， only one battery explosion-proof valve of the battery module is opened， with the opening time 526 s later than that without nitrogen， and the maximum temperature on the battery surface is 148 ℃， so it is comprehensively judged that there is no thermal runaway in the battery module. Under the condition of micro-positive pressure nitrogen， there is no condensation in the pack， which effectively inhibits the respiration effect and reduces the risk of secondary disasters such as an insulation short circuit in the pack. This study provides new research ideas for the design and safety prevention and control technology of high-capacity lithium iron phosphate battery packs.

Key words: lithium iron phosphate battery pack, micropositive atmospheric, nitrogen environment, thermal runaway

李师,贾壮壮,沈光杰,王青松,孙金华. 微正压氮气抑制大容量磷酸铁锂电池包热失控实验研究[J]. 汽车工程, 2025, 47(6): 1103-1111.

Shi Li,Zhuangzhuang Jia,Guangjie Shen,Qingsong Wang,Jinhua Sun. An Experimental Study on Suppressing Thermal Runaway of Large-Capacity Lithium Iron Phosphate Battery Pack by Micro-Positive Pressure Nitrogen[J]. Automotive Engineering, 2025, 47(6): 1103-1111.

图/表 12

图1

表1

表2

图2

图3

图4

图5

图6

图7

图8

图9

图10

参考文献 21

1	WANG Q S， MAO B B， STOLIAROY S I， et al. A review of lithium ion battery failure mechanisms and fire prevention strategies ［J］. Progress in Energy and Combustion Science， 2019，73：95-131.
2	ZHAO J Y， FENG X， TRAN M K， et al. Battery safety： fault diagnosis from laboratory to real world ［J］. Journal of Power Sources， 2024，598：234111.
3	YU Q Q， WANG C， LI J M， et al. Challenges and outlook for lithium-ion battery fault diagnosis methods from the laboratory to real world applications ［J］. eTransportation， 2023，17：100254.
4	FENG X N， ZHANG F S， HUANG W S， et al. Mechanism of internal thermal runaway propagation in blade batteries ［J］. Journal of Energy Chemistry， 2024，89：184-194.
5	KANG S， KWON M， YOON C J， et al. Full-scale fire testing of battery electric vehicles ［J］. Applied Energy， 2023，332：120497.
6	LI H， PENG W， YANG X L， et al. Full-scale experimental study on the combustion behavior of lithium-ion battery pack used for electric vehicle ［J］. Fire Technology， 2020，56（6）：2545-2564.
7	SUN L， WEI C， GUO D L， et al. Comparative study on thermal runaway characteristics of lithium-iron phosphate battery modules under different overcharge conditions ［J］. Fire Technology， 2020，56（4）：1555-1574.
8	黄沛丰. 锂离子电池火灾危险性及热失控临界条件研究［D］. 合肥：中国科学技术大学， 2018.
	HUANG P F. Research on fire risk and critical conditions of thermal runaway of lithium-ion batteries ［D］. Hefei： University of Science and Technology of China， 2018.
9	WANG H B， XU H， ZHANG Z L， et al. Fire and explosion characteristics of vent gas from lithium-ion batteries after thermal runaway： a comparative study ［J］. eTransportation， 2022，13：100190.
10	QIN P， JIA Z Z， WU J Y， et al. The thermal runaway analysis on LiFePO₄ electrical energy storage packs with different venting areas and void volumes ［J］. Applied Energy， 2022，313：118767.
11	ZHOU L， LAI X， LI B， et al. State estimation models of lithium-ion batteries for battery management system： status， challenges， and future trends ［J］. Batteries， 2023，9（2）：131.
12	MALONEY T. Propagation of lithium battery fire in an inert environment ［R］. Atlantic City： Federal Aviation Administration， 2016.
13	SAID A O， LEE C， STOLIAROY S I， et al.Comprehensive analysis of dynamics and hazards associated with cascading failure in 18650 lithium ion cell arrays ［J］. Applied Energy， 2019，248：415-428.
14	LIU X， STOLIAROY S I， DENLINGER M， et al. Comprehensive calorimetry of the thermally-induced failure of a lithium ion battery ［J］. Journal of Power Sources， 2015，280：516-525.
15	LIU X， WU Z B， STOLIAROY S I， et al. Heat release during thermally-induced failure of a lithium-ion battery： impact of cathode composition ［J］. Fire Safety Journal， 2016，85：10-22.
16	王颖，任常兴. 热安全测试装置在灭火气体作用特征研究中的应用［J］. 消防科学与技术， 2017， 36（6）： 847-850.
	WANG Y， REN C X. Application of thermal safety testing device in research on fire-extinguishing gas characteristics ［J］. Fire Science and Technology， 2017，36（6）： 847-850.
17	PING P， WANG Q S， SUN J H， et al. Thermal stabilities of some lithium salts and their electrolyte solutions with and without contact to a LiFePO₄ electrode ［J］. Journal of the Electrochemical Society， 2010，157（11）： A1170-A1176.
18	XU C， FAN Z， ZHANG M， et al. A comparative study of the venting gas of lithium-ion batteries during thermal runaway triggered by various methods［J］. Cell Reports Physical Science， 2023， 4（12）： 101705.
19	LI H， DUAN Q， ZHAO C， et al. Experimental investigation on the thermal runaway and its propagation in the large format battery module with Li（Ni_1/3Co_1/3Mn_1/3）O₂ as cathode［J］. Journal of Hazardous Materials， 2019， 375： 241-254.
20	ZHANG Y， PING P， DAI X， et al. Failure mechanism and thermal runaway behavior of lithium-ion battery induced by arc faults［J］. Renewable and Sustainable Energy Reviews， 2025， 207： 114914.
21	孙金华，王青松，段强领，等. 火灾风险评估与控制方法学［M］.北京：机械工业出版社， 2020.
	SUN J H， WANG Q S， DUAN Q L，et al. Fire risk assessment and control methodology ［M］. Beijing： Machinery Industry Press， 2020.

名称	数值
正极材料	LiFePO₄
负极材料	天然石墨
额定电压/V	3.22
额定容量/（A·h）	302
充电截止电压/V	3.65
放电截止电压/V	2.50
充放电工作温度范围/℃	-30~65
最大允许充放电电流/A	302
尺寸（长×宽×高）/mm	205×72×174
质量/kg	5.46

仪器设置	项目	充电过程	放电过程
充放电循环仪	恒流电流	250 A	250 A
	SOC范围	20%~100%	20%~100%
	结束后静置时间	1 h	1 h
液冷机组	温度设置	15 ℃	20 ℃
液冷机组	液体流速	10 L/min	20 L/min
环境系统	温度	20~45 ℃	20~45 ℃
环境系统	相对湿度	（95±2）%	（95±2）%
